高层无负压供水系统简介

专业生产经营箱泵一体化、高层无负压供水系统、自来水加压设备、恒压变频供水设备、无塔供水设备、消防稳压设备、管道离心泵、多级消防泵、电气控制设备、空压机、清洗机清洁机械设备等产品的股份制企业。

随着我国社会主义现代化建设事业的持续发展，给排水设备也在不断提高，从过去老式的水泵加屋顶水箱到现在变频水泵（节能、去掉了易污染的屋顶水池）。近年来又一新型的变频水泵出现——高层无负压供水系统，它是在变频恒压变频水泵上发展起来的，是一种理想的节能高效环保供水产品。

长沙中赢供水设备有限公司

小周：137-5518-0551（微信同号）

邮箱：2850823295@qq.com

电话：0731-8553 1110

地址：湖南省长沙市雨花区香樟路云集大厦1302

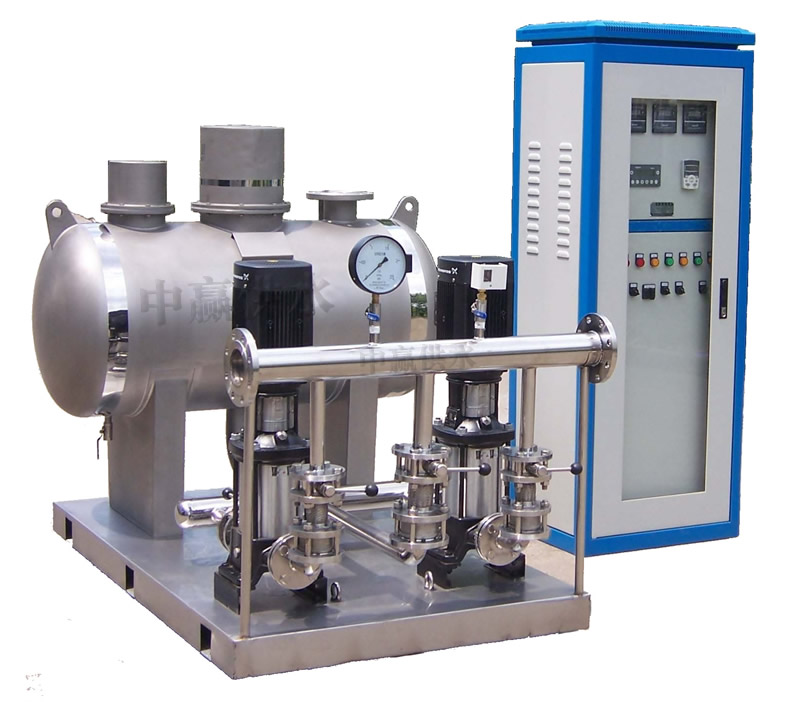

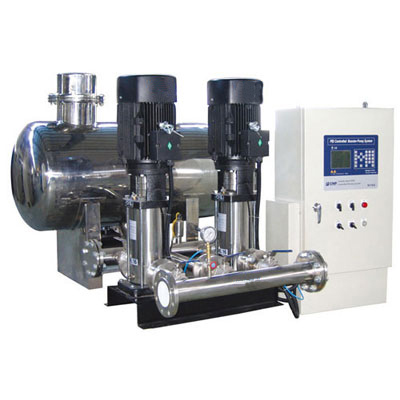

高层无负压供水系统主要有水箱、水泵、控制柜、检测装置等组成。

水箱：水箱的材质主要有不锈钢304和201，还有搪瓷的。有保温水箱和普通水箱，形状有方形和圆形的。水箱内我们多有不锈钢拉筋技术。

变频给水系统：水泵，我们采用南方和进口格兰富的泵机，当然也有低端的水泵啦。水泵有全不锈钢的，部分不锈钢的，碳钢的，我们建议生活用水和卫生用水采用全不锈钢304材质的。控制柜有电器元器件和变频器组成，电器元件我们主要是配置正泰的，不过为了满足客户需求，我们也有施耐德的；变频器主要是用ABB的，还有西门子的。管阀附件采用不锈钢材质。

变频给水系统是根据用水情况控制水泵的工作频率和工作泵的台数，实现了节能效果，当然有些情况只要简单控制；这个要看现场的用水情况而定，请您放心，这些我们都会帮您解决，我们有专业人员给您做设计是用什么材质和系统的。

高层无负压供水系统选型说明

高层无负压供水系统主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

1. 供水系统选用原则

(1)蓄水池容量应大于每小时供水量。

(2)水泵扬程应大于实际供水高度。

(3)水泵流量总和应大于实际供水量。

(4)变频控制柜选型：

用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

2. 变频器

根据工艺要求，建议配用ABB ACS600系列变频器。ACS 600系列变频器是ABB公司采用直接转矩控制(DTC)技术，结合诸多先进的生产制造工艺推出的高性能变频器。它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。

主要技术数据：

功率范围：1.8-3000kW

电源电压：380/400/415/440/460/480/500VAC 3相±10%;

电源频率：35-50Hz

控制连接：2个可编程的模拟输入(AI);1个可编程的模拟输出(AO);5个可编程的数字输入(DI);2个可编程的数字输出(DO)。

连续负载能力：150% In，每10分钟允许1分钟

串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。

保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠/过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。

外型结构紧凑，安装方便。产品经过多种电气安全规范认证，符合GE、UL及质量认证体系ISO9001和ISO4001等。

变频器独特的直接转矩控制(DTC)功能是目前的电机控制方式，它可以对所有交流电机的核心变量进行直接控制，无需速度反馈就可以实现电机速度和转矩的精确控制。

ACS600变频器内置PID、PFC、预磁通等八种应用宏，只需选择需要的应用宏，相应的所有参数都自动设置，输入输出端子也将自动配置，这些预设的应用宏配置大大节约了调试时间，减少出错。
