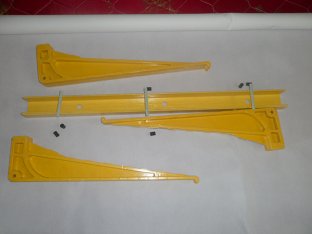

湖北六强环保设备带您了解复合玻璃钢电缆支架复合玻璃钢电缆支架是电缆支架的一种，主要应用在地下铺设电缆的工程中，用途比较广泛。复合玻璃钢电缆支架为高分子复合材料，由树脂、玻璃纤维及填料组成，其特点是耐腐蚀、比重轻、电绝缘性能强、防火性能优、使用寿命长。在生活中，人们通常也会叫电缆支架为电缆绝缘支架，复合电缆支架，电缆沟电缆支架，复合材料电缆支架等。复合玻璃钢电缆支架为组合式，由电缆支架、立柱和固定销子组成。立柱及销子的材料也是由玻璃钢复合材料经高温拉挤制成，其立柱可根据需要任意截取长度，调节层高，自由装配，电缆支架有多种规格供选择，满足不同长度和荷载要求。成型方法按基体材料不同各异。树脂基复合材料的成型方法较多，有手糊成型、喷射成型、纤维缠绕成型、模压成型、拉挤成型、RTM成型、热压罐成型、隔膜成型、迁移成型、反应注射成型、软膜膨胀成型、冲压成型等。

　　电缆固定于电缆沟和隧道的墙上，水平装置时，当电缆外径等于或小于50mm时应每隔1m加一支撑；外径大于50mm的电缆每隔0.6m加一支撑；排成三角形的单电缆，每隔1m应用绑带扎牢，垂直装置时，每隔1~1.5m加以固定。电缆外径大于50mm的支架间距为1000mm，电缆外径小于50mm的为支架间距600mm;电缆支架间允许的最小距离一、电缆支架层架间间距1)电力电缆200mm;(2)控制电缆150mm；电缆支架最上层至竖井顶部或楼板的距离不小于150～200mm；电缆支架最下层至沟底或地面的距离不小于50～100mm

　　SMC复合电缆支架可以广泛应用于电缆隧道内的电力电缆、控制电缆和通信电缆的敷设。SMC玻璃钢是一种热固性热玻璃钢，SMC(英文全称为SheetMouldCompound)是由树脂糊浸渍玻璃纤维制成的一种片状模塑料，它具有强度高、重量轻、耐腐蚀、电绝缘等特点，而且性能设计自由度大，加工方便的优点，是全球应用最广泛的玻璃钢之一，这些优点刚好满足电缆支架的技术要求。是生产电缆支架的理想材料，采用SMC玻璃钢制造的电缆支架具有强度高、韧性好、耐腐蚀、绝缘性能高、阻燃性好、不易老化使用寿命长的优点，SMC玻璃钢电缆支架可有效处理电缆的冷热伸缩问题。

　　玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。目前，电缆支架主要有金属电缆支架、水泥电缆支架、塑料电缆支架、复合材料电缆支架等。金属电缆支架具有经济、易得的特点，因此金属电缆支架在现行电力电缆建设中应用较广。随着对电缆敷设工艺质量要求不断提高，为满足运行安全可靠、工艺质量一流的要求，复合材料电缆支架以其优良的技术经济特性逐渐被推广应用。

　　螺钉式电缆支架的优势：1、螺钉式电缆支架强度高、重量轻、重量只有钢的1/4,混凝土管的1/10左右,运输方便,施工简捷。2、螺钉式电缆支架产品表面光滑摩擦系数小,不损伤电缆。3、螺钉式电缆支架产品整体绝缘,无电腐蚀,可防止产生涡流。3、螺钉式电缆支架耐水性好,可以长期在潮湿或水中使用。4、螺钉式电缆支架耐热,耐寒。防火性能优,它能在-50℃---130℃下使用。5、螺钉式电缆支架防腐蚀,不生锈,使用寿命长,免维护等优点。

　　质量控制支架安装的质量控制主要为以下几方面。(1)外观：无显著扭曲，切口无卷边、毛刺；层与层之间的距离满足设计要求；安装牢固。(2)成品：支架铺设应平直整齐，连接连续、无间断并紧贴墙面固定，接口应平直严密。

　　安装复合电缆支架注意：复合电缆支架安置间距应把握好，要平均安置，吊架间距普通为1.5米，最大不超过2米。在拖架、槽钢、三角铁、扁铁、工字钢、铁板钻孔时，务必运用电钻钻孔，不准运用电焊或火焊割孔。额外，全部支吊架、焊缝等在安装完后补漆完整。进设备的电缆，为使尽力照顾管不致于过长，普通认为合适而使用槽盒（小梯架）与尽力照顾管相接合的办法。根据在场事情状况及以上原则，电缆超过5根以走上路程径相同的，皆运用电缆分支架；5根以下认为合适而使用电缆尽力照顾管。

　　公路用玻璃钢电缆支架规范性引证文件下列文件关于本文件的应用是必不可少的。但凡注日期的引证文件，仅注日期的版别适用于本文件。但凡不注日期的引证文件，其最新版别（包含一切修改版）适用于本文件。GB/T191包装储运图示象征GB/T1463纤维增强塑料密度和相对密度实验办法GB/T2573玻璃纤维增强塑料老化功能实验办法GB/T2828.1计数抽样查验程序第1部份：按接纳质量限（AQL）检索的逐批查验抽样方案GB/T2918塑料试样状况调节和实验的规范环境GB/T3854增强塑料巴柯尔硬度实验办法GB/T3857玻璃纤维增强热固性塑料耐化学介质功能实验办法GB/T8237纤维增强塑料用液体不饱和聚酯树脂GB/T8806塑料管道体系、塑料部件、尺度的测定GB/T8924纤维增强塑料焚烧功能实验办法氧指数法GB/T17470玻璃纤维短切原丝毡和接连原丝毡GB/T18369玻璃纤维无捻粗纱GB/T22040-2008公路沿线设备塑料制品耐候性请求及测试办法

　　电缆支架的加工应符合哪些要求？(1)钢材应平直,无明显扭曲,下料误差应在5mm范围内,切口应无卷边,毛剌;(2)支架应焊接牢固,无显蓍变形,各横撑间的垂直净距与设计偏差不应大于5mm;(3)金属支架必须进行防腐处理,位于湿热,盐,雾以及有化学腐蚀地区时,应根据设计作特殊的防腐处理.
