装配图的画法：①按终端或接头的实际安装位置，作为正视图。普通终端取竖直位置，接头取水准位置。装配图的比例一般为1：2。②装配图以电缆核心为主光轴线。玻璃钢电缆支架终端按主光轴线左右对称，普通右视图为剖视，接头按主光轴线上下对称，取下半剖视或全剖视，终端以底座最简单的面为基准线，接头以接收并管理核心为基准。⑧画出装配图按“先主后次”原则，即先画电缆和主要器件大概轮廓线，再画零件大概轮廓线。最终画截面线、尺寸线、顺着次序号线及题目栏、明细栏。装配图的序号和明细栏：①序号。装配图上全部零器件务必编著序号，井与明细栏中的序号完全一样。序号应注写在视图外较表面化的位置上。②明细栏。明细栏普通在题目栏上方，它是全部零器件的目次，明细栏应自下而上顺着次序填写。

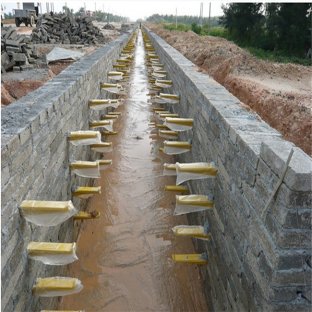

　　玻璃钢组合式电缆支架的装配方法：玻璃钢电缆支架特别适合在潮湿，酸、碱环境中使用。与普通电缆支架相比较玻璃钢电缆支架刚性好，耐腐蚀，在长期载荷情况下不会出现金属支架往下倾斜现象。我们采用的材料支架为绝缘材料，无需接地，同时满足了防火其低烟、无毒的安全要求。安装也非常方便，大大降低了工人的劳动强度。采用不可回收材料制作而成，有效的阻止被盗。

　　玻璃钢预埋式电缆支架制作的质量要求说明1、预埋式电缆支架的宽度和高度必须符合相关标准规范的规定值。2、预埋式电缆支架的各种弯通及附件型号都必须符合工程布置条件并且和桥架相配套。3、预埋式电缆支架支、吊架的型号选择，必须按照预埋式电缆支架的型号、层数、跨距等相应条件配置。满足荷载的要求。

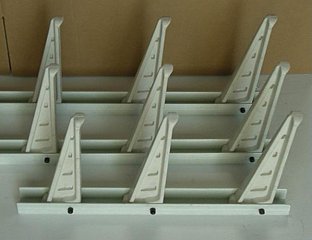

　　玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。目前，电缆支架主要有金属电缆支架、水泥电缆支架、塑料电缆支架、复合材料电缆支架等。金属电缆支架具有经济、易得的特点，因此金属电缆支架在现行电力电缆建设中应用较广。随着对电缆敷设工艺质量要求不断提高，为满足运行安全可靠、工艺质量一流的要求，复合材料电缆支架以其优良的技术经济特性逐渐被推广应用。

　　角钢电缆支架是电力系统中运用历史最长的电缆支架，因其强度高，能适用于各种场合，制作也比较简单方便，所以一般老的发电厂和变电所使用的电缆支架，基本上都是角钢电缆支架。角钢电缆支架的缺点是：消耗钢材比较大。在许多恶劣环境条件下，例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合，使用角钢电缆支架极易锈蚀，设施的维护费用高，使用寿命也较短。

　　复合玻璃钢电缆支架可根据产品形状和批量大小，使用手糊、拉挤或模压工艺成型。手糊成型工艺是把浸渍了树脂的玻璃纤维或布在所需形状的产品模具中层合固化而成。可以生产形状复杂制品。但生产效率低，产品质量重现性差，环境污染大。因此，只适合批量极小的制品使用。拉挤成型工艺是把浸渍了树脂的连续长纤维，在加热条件下，经过模具，拉挤出连续的可以是无限长(理论上)的制品，再根据需要切割成一定长度。但形状单一，只能制造等截面制品。模压工艺成型是一种综合性能较为理想的电缆支架成型工艺。它是把玻璃纤维、树脂以及各种添加剂的混合物放入模具中，加热加压即成型所需形状支架制品。这种加工方法根据不同使用要求、把模具设计成不同形状，就可以得到质量重现性好的异型支架制品。

　　复合材料电缆支架主要技术性能应符合以下要求。(l)复合材料电缆支架应满足电缆及附件荷重、施工作业时的附加荷重(按顶端1kN计算)，要求支架顶端通过2.0kN的力学试脸，垂直抚度>20mm，安全裕度应<1.5,(2)支架样品应能通过下迷耐冲击力试脸:顶端加0.5kN静待重，将1kN重物里于距支架顶端上方0.5in处.将重物以瞬时释放方式叶支架端部施加冲击力，试样应不损坏。(3)支架应平直，无明显扭曲，表面光泽，无尖角和毛刹。当电坑承受横向推力情况下.电境外护套上不应产生可见的刹磨损伤。(4)良好的电气绝缘性能。(5)良好的咫然性能。产品阻燃试脸应符合氧指数达到50%以上，嫩烧级别为F'H一1或F'V0级的要求。(6)良好的对腐性性能。产品应能分别经受50%HCI浓液和10%NaOH溶液在室沮下漫池7圣夜，表面应无变化.产品拉伸和宫曲强度.模黄无明显变化。(7)支架样品应能经受每天8h,7天的老化试脸，包括高低is交变(-40~100℃)和盆雾试脸。试脸后其主要性能应无明显变化。(8)复合材料电统支架应符合环保要求.

　　玻璃钢电缆支架又有哪些特点?玻璃钢电缆桥架既有金属支架的刚性，又有玻璃钢支架的韧性，耐腐蚀性能好、抗老化性能强、造型美观、安装方便、使用寿命长。。能广泛应用于石油、化工、电力、轻工、电视、电讯等方面。

　　复合电缆支架与金属支架的区别金属支架逐渐被复合电缆支架替代，但是关于复合电缆支架与金属支架的区别大家可能还不是很了解。复合电缆支架与金属支架的区别：1、耐腐蚀性能优秀，户外酸、碱、盐、大部分有机物、海水以及潮湿的地方使用年限达50年以上;而金属材料即使镀锌也达不到(除不锈钢);2、表面光滑，不会损伤电缆。而金属材料因为镀锌表面不平整容易使电缆受损;3、材料没有回收价值因此没有偷盗价值所以防盗：而金属材料因为有较高的回收价值，所以容易被盗;4、材料为绝缘材料;5、造价低于金属材料。
