玻璃钢电缆支架的氧指数是评价电缆放火产品质量的重要指标。氧指数是指在最大氧条件下耐火产品的特性。工程应用应根据燃烧强度确定。例如，在30根电缆的情况下，如果发生电缆着火事故，4分钟内可形成超过500度的高温热积累，导致电缆沿走向的延迟。电缆越多，易燃物体的质量就越高。在30根电缆中，每单位长度的可燃质量为20.5公斤/米。目前，玻璃钢电缆支架单位长度的可燃质量为158kg/m，根据最大燃烧强度，氧指数不应小于65%。我们认为产品消防安全标准中的氧指数为70%。

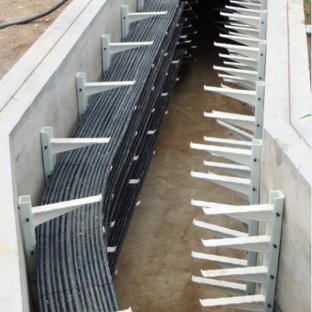

　　玻璃钢电缆支架安装方式介绍；玻璃钢电缆支架近几年应用比较多，安装方便，我们可以根据实际情况来选择安装方式：预埋安装或打膨胀螺丝安装，但对电缆沟壁要求特别平整。这三种玻璃钢电缆支架安装方式，详细介绍如下：直埋玻璃钢电缆支架：安装方便，但对电缆沟壁要求特别平整，对设计不同层数的电缆沟都能施工。插入式玻璃钢电缆支架：安装不方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。螺栓式玻璃钢电缆支架：安装方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。

　　最大集中荷载测试。取5个试样,在试样顶端加集中荷载,并测挠度。经测试,当集中荷载达2.5kN时,5个试样挠度均为20mm;当集中荷载达3.0kN时,5个试样挠度均为25mm。持续加载,以试样发出撕裂声时记录得到最大荷载,5个试样集中荷载最大值分别为4.7、3.6、3.6、3·7、4.4kN,其平均值为4.0kN。以产品顶端承受2.0kN为合格品计算,可知产品最大荷载平均安全裕度为2。4)耐腐蚀性试验(委托上海玻璃钢测试中心检测)。试样分别在5%盐酸溶液、10%氢氧化钠溶液、室温下浸泡7个昼夜,试样表面无变化,检测浸泡后的试样拉伸强度及模量、弯曲强度及模量,均无明显变化。阻燃性能试验(委托上海玻璃钢测试中心检测)。在氧指数为55%的环境内燃烧69s后自熄,按GB/T2408—1996《塑料燃烧试验性能试验方法》,且符合FH-1标准,试样阻燃性能合格。

　　玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。目前，电缆支架主要有金属电缆支架、水泥电缆支架、塑料电缆支架、复合材料电缆支架等。金属电缆支架具有经济、易得的特点，因此金属电缆支架在现行电力电缆建设中应用较广。随着对电缆敷设工艺质量要求不断提高，为满足运行安全可靠、工艺质量一流的要求，复合材料电缆支架以其优良的技术经济特性逐渐被推广应用。

　　玻璃钢电缆支架安装方式介绍；玻璃钢电缆支架近几年应用比较多，安装方便，我们可以根据实际情况来选择安装方式：预埋安装或打膨胀螺丝安装，但对电缆沟壁要求特别平整。这三种玻璃钢电缆支架安装方式，详细介绍如下：直埋玻璃钢电缆支架：安装方便，但对电缆沟壁要求特别平整，对设计不同层数的电缆沟都能施工。插入式玻璃钢电缆支架：安装不方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。螺栓式玻璃钢电缆支架：安装方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。

　　为什么玻璃钢电缆支架可以替代传统角铁电缆支架？在我们记忆中，电缆支架都是采用角铁的，把角铁焊接在一起，或者用铁丝固定在一起，这样的支架是最常见的，但是我们经常也可以看到，它们经常锈迹板板，时间长了就被腐蚀了，变得不结实，从而需要换新的。还有一点，就是铁的支架导电，就有极大的潜在危险。现在有一种新型的电缆支架诞生，并被国际上广泛应用，那就是玻璃钢材质的电缆支架，也被称之为复合电缆支架，是采用一种基于玻璃纤维增强塑料，电绝缘性能是非常优越的、而且极其耐腐蚀和阻燃性也非常好，也有很强的承载力，

　　高强度复合材料电缆支架的主要技术性能要求；复合材料具有材料的形成和制品的成型同时完成的特点,其性能与成型的工艺方法、工艺参数、组成材料的比例及增强材料的分布方式、工艺过程的控制等密切相关。因此,复合材料的性能对工厂生产工艺有着较大的依赖性,复合材料制品应经过严格质量检验后,才可在电缆线路上投入使用。其质量检验项目和标准,应由生产和设计单位共同制定,并符合使用要求。复合材料产品要在经过实际应用考验之后,才能推广使用。高强度复合材料电缆支架的主要技术性能要求：根据DL/T5221—2005《城市电力电缆线路设计技术规定》等相关技术标准,玻璃钢电缆支架主要技术性能应符合以下要求。1)玻璃钢电缆支架应满足电缆及附件荷重及施工作业时的附加荷重(按顶端1kN计算),要求支架顶端通过2.0kN的力学试验,垂直挠度≤20mm,安全裕度应不小于1.5。2)玻璃钢电缆支架样品应能通过下述耐冲击力试验:在顶端加0.5kN静荷载,并将1kN重物置于距支架顶端上方0.5m处,将重物以瞬时释放方式对玻璃钢电缆支架端部施加冲击力,试样应不损坏。3)玻璃钢电缆支架应平直,无明显扭曲,表面光滑,无尖角和毛剌。在电缆承受横向推力的情况下,电缆外护套上不应产生可见的刮磨损伤。4)良好的电气绝缘性能。5)良好的阻燃性能。产品阻燃试验应符合氧指数达到50%以上,燃烧级别为FH-1或FVO级的要求。6)良好的耐腐蚀性能。产品应能分别经受5%盐酸溶液和10%氢氧化钠溶液,在室温下浸泡7个昼夜,表面应无变化,产品拉伸和弯曲强度,模量无明显变化。7)玻璃钢电缆支架样品应能经受每天8h、7d的老化试验,包括高低温交变(-40~100℃)和盐雾试验,试验后其主要性能应无明显变化。8)复合材料电缆支架应符合环保要求。9)生产厂家应有玻璃钢电缆支架的企业标准,其中所列的产品质量监控项目和技术标准,应得到设计和使用单位认同,并作为使用单位进行产品验收的依据。10)在正常使用环境下,应满足不少于30年免维护的使用寿命。

　　我们还针对此问题对由某公司提供工程应用的玻璃钢电缆支架样品(在托臂长500mm的批量产品中随机抽样),根据有关技术标准,对玻璃钢电缆支架的主要技术性能要求,做了下述10个项目的性能检测。1)力学性能检测(委托上海玻璃钢测试中心测试)。测得支架顶端集中载荷为2kN时最大挠度小于20mm;拉伸强度为288MPa;拉伸模量为32.6GPa;弯曲强度为397MPa;弯曲模量为26.9GPa。2)耐冲击试验。在支架顶端加0.5kN静荷载,在其上方0.5m处设置1kN重物,重物以瞬时释放方式,对支架端部实施冲击。对5个试样进行耐击试验,试样均完好无损。

　　构造奇特的玻璃钢电缆支架让我们不得不使用简言之，SMC电缆支架具有优越的电气性能和耐腐蚀性能，轻质高强，工程设计容易、灵活，其机械性能可以与部分金属材料相媲美，所得制品表面光洁度高，采用低收缩添加剂后，外观质量更为理想。1、天然绝缘：支架绝缘性能好，本身无需接地，优质树脂配以阻燃材料，耐电弧特性和耐漏电起痕指数（PTI）高。2、表面光滑：摩擦系数小，电缆无硌擦伤损害。3、超耐腐蚀：在酸、碱、盐环境中不腐蚀、不锈蚀、不霉蛀。4、抗弯性强：不蠕变，在潮湿、高热、高寒环境中，机械强度保持95%以上，即使在长期负载下也不变形，良好的机械强度能承受更多电缆，实现更长的悬空距离。5、避免涡流：电流流经电缆过程会产生磁场，复合材料的高绝缘性避免磁场与支架形成闭合回路产生环流。6、轻质高强，重量只有钢支架的1／4，混凝土支架的1／10左右，施工简捷。便于运输。
