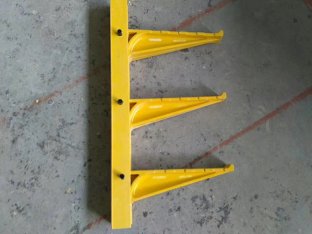

螺钉式玻璃钢电缆支架安装方式：1、根据电缆沟，电缆渠道的净宽及电缆型号大小选择支架规格。2、安装宜水平走向，如倾斜则需要采用其它措施固定电缆。3、支架采用Ml2x120加长杆膨胀螺栓，螺钉预埋深度至少100毫米。4、要求平衡，竖直，同侧支架水平间距80cm,双侧支架错开安装，保证支架均衡承载。5、固定墙面须平整，保证支架贴编部分受力面积，避免扭曲，铺设电缆时，宜来用自上而下铺设，拖动电缆时宜水平拖动。

　　装配图对于电缆支架有何用途(1)装配图是表达电缆终端和接头的结构式样，各组成局部与电缆本体互相连署与装配关系的图样。玻璃钢电缆支架提醒您：为了明白地表现终端或接头的内里结构与装配关系，装配图普通认为合适而使用透视图表现，可以用半透视图，也可以用全透视图，并应合乎规定；①在透视图上，相邻两零器件的截面线方向相反或间隔不一样，以利辩白。在同一张装配图上，每一个被剖切的零器件，在全部视图上的截面线方向、间隔体积务必完全一样‘②对于相接触或相合适的两个零器件的外表接触处，只画一条线。⑧螺丝帽、螺丝钉、垫圈、销等标准件和轴、杆、滚珠等实心件，当剖切最简单的面经过其轴线时，按不剖绘制。

　　常用的电缆沟支架重量是多少?如果想要知道电缆支架的重量，首先，我们要确定其材质，市面常用的有两种，一种是玻璃钢材质的，另一种是钢铁材质的。玻璃钢材质肯定比钢铁的要轻很多。那是不是证明玻璃钢电缆支架的质量就比角钢支架差呢?别着急，下面我们将具体帮你分析两种材质支架到底有何不同呢?

　　玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。目前，电缆支架主要有金属电缆支架、水泥电缆支架、塑料电缆支架、复合材料电缆支架等。金属电缆支架具有经济、易得的特点，因此金属电缆支架在现行电力电缆建设中应用较广。随着对电缆敷设工艺质量要求不断提高，为满足运行安全可靠、工艺质量一流的要求，复合材料电缆支架以其优良的技术经济特性逐渐被推广应用。

　　我们只有对这种产品的综合性能进行深入的了解，才能购买到比较合适的产品，产品的不同会导致我们后期使用的过程中呈现出很大的区别！一些优秀的电缆支架产品，他们会让我们的安装施工比较简单，为什么有的支架产品在安装的过程中非常简单呢？为什么有的支架产品在安装施工的过程中会遇到非常多的问题，因为如果说是你前期没有做好这方面的准备，对于参数的问题规格的问题都不是非常重视，这样后期再安装施工过程中就会容易导致出现各种各样的问题，所以为了避免这些问题，大家一定要去注意到关于一些细节方面的问题。

　　近几年，经济高速发展，城镇面貌不断改善，市容美观越来越受到社会广泛关注。许多高架电杆显得非常的不协调，加上复杂的电线已经严重的阻碍了城市的美观和规划，而且在恶略的天气下非常的危险，这就使得人们不得不把电缆放到地下，这就必须得用到支架，角铁电缆支架具有经济，易得的特点，因此角铁电缆支架是现电力电缆的建设中主要的电缆支架，但它无法解决在使用过程中一直存在几个问题：1、电缆与支架涡流作用产生铁损（约占电缆线损的50%）2、达不到防腐蚀要求，寿命降低3、承载能力分析不科学，易造成整体垮塌事故。4，生产过程能耗大、工序多、周期长。因此，人们一直努力通过各种途径研制质量密度低、强度高、不锈蚀的新型防火高分子材料电缆支架来替代传统材料制造的电缆支架。

　　镀锌角钢与玻玻钢支架的比较：长期以来，架设电缆均采用角铁制作的电缆支架，通常是将角铁经焊接或紧固件联拼而成，其生产过程能耗大、工序多、周期长，特别是在多雨潮湿或沿海盐雾等环境，角铁支架极易锈蚀，不但设备维护费用高，而且使用寿命也较短，角铁电缆支架在隧道中的应用。为了提高角铁支架的防锈蚀性能，目前大多用外涂油漆或热镀锌等技术处理，但仍不能从根本上解决角铁支架的锈蚀问题.为了克服金属电缆支架和无机材料电缆支架的不足，一种采用基于玻璃纤维增强塑料，适用于不同发展需求，电绝缘性能优越、防锈蚀和阻燃性好、强度高、安装简便的玻璃钢电缆支架，在电缆渠道、电缆隧道和电缆沟工程中推广使用，应用前景十分良好。

　　玻璃钢电缆支架在电力设备上有何应用：近几年，城市规划与建设的要求越来越高，市容美观越来越受到社会广泛关注。作为城区配电网现采用的架空线路由于受廊道和同杆回路数的限制，许多街道输送容量跟不上社会用电的发展；架空线路故障多、运行方式不灵活，经常造成大面积停电，严重影响居民正常生活；架空线路一般位于街道一侧，限制绿化带树木的生长高度；架空线路的横跨街道和其他线路在电力杆上的私拉乱扯，严重影响城市美观；由于受带电线路影响和社会各方面干扰，城市架空线路的施工难度较大，并易发生危及人身安全的断导线、漏电等事故，制作电缆支架的材质虽有多种类主要有金属角铁电缆支架，水泥电缆支架，玻璃钢复合材料电缆支架，塑料电缆支架等等，角铁电缆支架具有经济易得的特点。

　　在安装螺钉式电缆支架需要注意哪些问题呢?1.电缆沟,电缆渠道的净宽及电缆型号大小选择螺钉式电缆支架规格。如有特殊要求,可根据实际情况定制。2.螺钉式电缆支架环境适宜温度范围:-20——+70°3.安装螺钉式电缆支架宜水平走向,如倾斜则需采用其他措施固定电缆。4.要求平衡、竖直,同侧螺钉式电缆支架水平间距80厘米,双侧支架交错安装,保证支架均衡承载。5.螺钉式电缆支架预埋时须保证支架基座与砌墙混凝土充分咬合、密实、与固定墙面保持直角状态,保证底座受力面积,避免扭曲。铺设电缆时,宜采用自上而下铺设,拖动电缆时宜水平拖动。
