玻璃钢电缆支架电缆支架的安装隐患：1、电缆支架安装时所运用的焊机，接线错误，会导致焊机烧坏;电焊机电源线及焊带子如有毁坏，会导致其绝缘减低，发生中电意外;烧焊支架时，萌生的焊花易失火。电焊机接线时，为了避免发生危险，应该由专业担任职务的人施行接线;焊机在运用之前应先查缉其线路及焊带是否存在破损事情状况，假如发生破损，应该趁早施行处置;在动工时，为了避免毁坏电缆的绝缘外表，不能硬拖硬拽电缆线路及焊带;动工时，应该在易燃物的近旁采取相应的处理办法，避免失火等危险意外。2、在动工时，必然性会显露出来交错作业的现象，假如显露出来上方高空坠物或地面窟窿很容易发生危险;需求施行高空作业的，假如搭设的脚手架不坚固，容易酿成意外。所以应该尽力防止交错作业，如没有办法防止，应搭设置防卫备保护层

　　玻璃钢电缆支架与常用普通支架的区别？传统角铁支架存在的问题：长期以来，电缆支架的制造材质主要包括金属角铁电缆支架、水泥电缆支架等，因金属支架由钢材或角铁简单轧制成型，具有经济，易得的特性，所以角铁电缆支架在较长时间不断作为域敷设电力电缆的主选用品，但在运用过程中，角铁支架的材质弱点日益凸显：1、电缆与金属涡流作用产生电损，约占电缆铁损的百分之五十以上；2、易锈易受腐蚀，停止防锈及热锌技术处置亦无法防止，运用寿命低；3、在地铁、隧道、多雨湿润或沿海盐雾等场所恶劣环境条件下运用受限；4、消费过程能耗大、工序多、周期长。

　　玻璃钢电缆支架首先湖北六强环保设备；湖北六强环保设备有限公司研发生产的玻璃钢电缆支架有着一下6大特点。1)轻质强度高FRP主要由起增强作用的玻璃纤维和起粘结作用、传递载荷作用的热固性树脂组成。其相对密度在1.4～2.0之间，只是碳钢的1／4～1／5，但拉伸强度十分接近，其含量、长度、铺设形式决定了玻璃钢电缆支架的强度。2)耐腐蚀好玻璃钢电缆支架耐腐蚀，适合在潮湿、盐雾、酸和弱碱环境使用，克服了传统钢支架容易被腐蚀的缺陷。3)电性能好FRP在高频下具有良好的介电性，是一种优良的绝缘材料，玻璃钢电缆支架不会因长期大电流产生涡流损耗引起支架发烫等问题，而且绝缘性能可以根据使用要求进行调整。电绝缘型的绝绿电阻大于1000GΩ；抗静电型的表面电阻小于10GΩ。4)阻燃性好氧指数是评价电缆放火产品重要的检测手段，氧指数是指在最大氧气条件下防火产品耐烧的特性。在工程中使用应根据燃烧强度确定。5)热性能好FRP的热导率较低，在瞬时超高温下是一种理想的热防护和耐烧蚀材料，在长期负载下玻璃钢电缆支架不会变形，克服了传统金属支架刚性差、变形往下倾斜的缺陷。6)可设计性好FRP的增强材料已由玻璃纤维扩大到碳纤维、硼纤维、芳纶纤维、氧化铝纤维和碳化硅纤维，可以根据用户的不同要求，对玻璃钢电缆支架的形状、用途及数量．制定最佳工艺流程，工艺简单，一次成型。玻璃钢支架可以预埋安装，也可以直接砌入墙体或直接用膨胀钉固定在电缆沟壁上，定位准确牢固，施工非常方便。地下使用寿命为50a，地上使用寿命为20a。

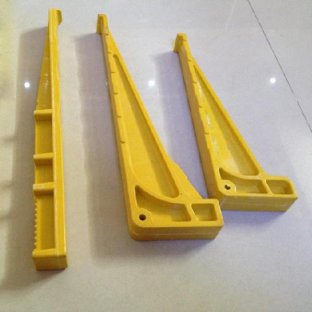

　　玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。目前，电缆支架主要有金属电缆支架、水泥电缆支架、塑料电缆支架、复合材料电缆支架等。金属电缆支架具有经济、易得的特点，因此金属电缆支架在现行电力电缆建设中应用较广。随着对电缆敷设工艺质量要求不断提高，为满足运行安全可靠、工艺质量一流的要求，复合材料电缆支架以其优良的技术经济特性逐渐被推广应用。

　　玻璃钢电缆支架的正确使用方法一般建筑物的低压电缆都敷设在电缆支架上.大概来说电缆桥架是金属制作的扁长连续的盒子状物体,固定在建筑物上,电缆敷设在桥架内,可以得到固定和保护.桥架大概有三种形式:槽式、梯级式、托盘式,使用的材质一般为热镀锌板、铝合金等.一般电缆很少直接敷设在电缆支架上,而是设在桥架内,支架再通过支吊架固定在墙、柱、楼板上(电缆沟内就有直接将电缆放在支架上的,一般是预制在沟壁上的角铁之类的).电缆沟,电缆渠道的净宽及电缆型号大小选择支架规格.SFZ–3/540支架适用于放置三根电缆,SFZ–2/430支架适用安置二根电缆.如有特殊要求,可根据实际情况定制.环境适宜温度范围:-20--+70°.安装宜水平走向,如倾斜则需采用其他措施固定电缆.要求平衡、竖直,同侧支架水平间距80厘米,双侧支架错开安装,保证支架均衡承载.支架预埋时须保证支架基座与砌墙混凝土充分咬合、密实、与固定墙面保持直角状态,保证底座受力面积,避免扭曲.铺设电缆时,宜采用自上而下铺设,拖动电缆时宜水平拖动.

　　随着经济的不断发展，科技的不断进步，人们研发出使用复合材料电缆支架，这就很容易的克服了角铁支架的弱点，由于其特殊的材质，具有很好的防腐蚀性能，并且抗静电阻燃性也良好，安装起来比较简单，像在电缆支架的特性及使用文章中也详细的提到了关于电缆支架的一些特性，可见适用于各种不同的环境条件。1、在选择电缆支架的型号上要根据具体情况来定，一般有两种型号，有的可以放置三根电缆，有的适用于两根，如果有比较特殊的需求，当然也是可以定制的。2、电缆支架的安装要水平方向，如果不得已需要倾斜，那么就要采取其他的措施来固定电缆。并且要求平衡和竖直。3、使用电缆支架要在规定的温度范围内，最高不要超过+70°，也不要低于-20°。4、一旦在使用支架前，需要预埋，那么就要注意施工了，一定要牢固密实，并且与墙保持直角，不能出现扭曲的现象。

　　高强度玻璃钢电缆支架的性能检测；对由某公司提供工程应用的玻璃钢电缆支架样品(在托臂长500mm的批量产品中随机抽样),根据有关技术标准,对玻璃钢电缆支架的主要技术性能要求,做了下述10个项目的性能检测。1)力学性能检测。测得支架顶端集中载荷为2kN时最大挠度小于20mm;拉伸强度为288MPa;拉伸模量为32.6GPa;弯曲强度为397MPa;弯曲模量为26.9GPa。2)耐冲击试验。在支架顶端加0.5kN静荷载,在其上方0.5m处设置1kN重物,重物以瞬时释放方式,对支架端部实施冲击。对5个试样进行耐击试验,试样均完好无损。3)最大集中荷载测试。取5个试样,在试样顶端加集中荷载,并测挠度。经测试,当集中荷载达2.5kN时,5个试样挠度均为20mm;当集中荷载达3.0kN时,5个试样挠度均为25mm。持续加载,以试样发出撕裂声时记录得到最大荷载,5个试样集中荷载最大值分别为4.7、3.6、3.6、3·7、4.4kN,其平均值为4.0kN。以产品顶端承受2.0kN为合格品计算,可知产品最大荷载平均安全裕度为2。4)耐腐蚀性试验。试样分别在5%盐酸溶液、10%氢氧化钠溶液、室温下浸泡7个昼夜,试样表面无变化,检测浸泡后的试样拉伸强度及模量、弯曲强度及模量,均无明显变化。5)阻燃性能试验。在氧指数为55%的环境内燃烧69s后自熄,按GB/T2408—1996《塑料燃烧试验性能试验方法》,且符合FH-1标准,试样阻燃性能合格。6)耐老化性能试验。试样经高低温交变(-40~100°C),每天8h,持续试验7d,再经每日8h、持续7d的盐雾试验。经高低温交变试验和盐雾试验后,样品性能基本无明显变化。7)电性能试验。经检测,样品电气强度为14.0kV/mm,表面电阻率为1.0×106MΩ。8)电缆外护套刮磨试验。取型号为YJLW02,电压等级为64/110kV,截面为1×800mm2的电缆1.5m,经弯曲后校直,固定在刮磨机台板上;在电缆与玻璃钢支架上施加作用力420N,刮磨50次,经刮磨后电缆外护套无明显可见裂缝或开裂;再将电缆被刮磨部位在室温下浸入含0·5%氯化钠和含有约0.1%非离子型表面活性剂的水溶液中,浸泡24h后,对电缆外护套施加直流20kV/1mim,和雷电冲击电压±37.5kV/10次,电缆护套未击穿。

　　下边绍介一下玻璃钢电缆支架的使役情况：1.支架预埋时须保障支架基座与砌墙水泥充分咬合、密实、与固定墙面保持直角面貌，保障底座受力面积，避免扭曲。2.电缆沟，电缆渠道的净宽及电缆型号体积取舍支架规格。3.背景相宜温度范围：-20——+70°。4.安装宜水准走向，如倾侧则需采用其它措施固定电缆。5.要求均衡、竖直，同侧支架水准间距80厘米，双侧支架错开安装，保障支架均衡承载。6.铺设电缆时，宜采用自上而下铺设，拖动电缆时宜水准拖动。

　　复合材料电缆支架的抗老化性能复合材料电缆支架在地铁建设中用于支撑电线电缆，由玻璃纤维增酚醛树脂复合而成。具有优异的耐腐蚀和抗老化性能，设计使用寿命为30年以上，广泛应用于各种电力电缆线路中以及电缆沟、电缆工井、电缆夹层、电缆隧道、电缆廊道等电缆构筑物中电力和通讯电缆的敷设，尤其适合于恶劣环境条件，例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合。
