SMC玻璃钢电缆支架结构和性能及适用范围介绍玻璃钢电缆支架可用于砼壁结构的电缆隧道、电缆沟、电缆排管工作井及电缆半层内；可放置电力电缆、控制电缆和通信电缆等。本支架宜沿着电缆走向水平布置，若需倾斜布置则应采取固定电缆的措施。

　　玻璃钢具有良好的应用性能，耐腐蚀、抗老化、变形率低，因此，被人们广泛使用在很多的行业和领域中，也为电力的运输和传送带来了很大的方便。支架的类型很多，应用条件不同，需要的类型也不同，它的大小、间距是根据电缆大小、根数来确定的，如果只有一层支架连接电缆沟壁的两侧，电缆在上面敷设;按图施工，大在下，小在上，排列整齐，按要求绑扎，首尾标签，便于维修应该没有问题。

　　将电缆放在电缆支架上时每条应该放多少条？在电缆沟内分动力电缆跟控制电缆，动力电缆一般敷设是在最上层，底下为控制电缆，对于敷设数量并没有具体的规定。在我们做过的工程中，也有一根电缆支架上敷设2层电缆的情况（极少数），一般为敷设一层，这个主要取决于当时的设计要求，只要在电缆支架层间距及承重要求满足下，应该没有问题。此外除了电缆沟内，隧道内就不一样了，有“品”字摆放跟“一”字摆放，每个电缆支架只有3根电缆。

　　玻璃钢电缆支架是以合成树脂为粘结剂，玻璃纤维及其制品作增强材料而制成的复合材料制成的钢架，适用于各种电缆截面电缆敷设的场合，拉伸和弯曲强度都很好。目前，电缆支架主要有金属电缆支架、水泥电缆支架、塑料电缆支架、复合材料电缆支架等。金属电缆支架具有经济、易得的特点，因此金属电缆支架在现行电力电缆建设中应用较广。随着对电缆敷设工艺质量要求不断提高，为满足运行安全可靠、工艺质量一流的要求，复合材料电缆支架以其优良的技术经济特性逐渐被推广应用。

　　玻璃钢电缆支架与常用普通支架的区别？传统角铁支架存在的问题：长期以来，电缆支架的制造材质主要包括金属角铁电缆支架、水泥电缆支架等，因金属支架由钢材或角铁简单轧制成型，具有经济，易得的特性，所以角铁电缆支架在较长时间不断作为域敷设电力电缆的主选用品，但在运用过程中，角铁支架的材质弱点日益凸显：1、电缆与金属涡流作用产生电损，约占电缆铁损的百分之五十以上；2、易锈易受腐蚀，停止防锈及热锌技术处置亦无法防止，运用寿命低；3、在地铁、隧道、多雨湿润或沿海盐雾等场所恶劣环境条件下运用受限；4、消费过程能耗大、工序多、周期长。

　　工艺方面装配式支架不需要焊接和钻孔，可以方便地进行拆改调整，可交叉作业，安装效率是传统方法的6倍，而其制作安装成本仅为传统做法的二分之一，且不会对环境和施工造成影响。而传统的连接方式是采取焊接和预钻孔，支架安装后很难再做调节。传统的支架在施工过程中会产生很多诸如油漆、电焊、气割等对人体有害的粉尘、异味及气体。

　　安装复合电缆支架注意：复合电缆支架安置间距应把握好，要平均安置，吊架间距普通为1.5米，最大不超过2米。在拖架、槽钢、三角铁、扁铁、工字钢、铁板钻孔时，务必运用电钻钻孔，不准运用电焊或火焊割孔。额外，全部支吊架、焊缝等在安装完后补漆完整。进设备的电缆，为使尽力照顾管不致于过长，普通认为合适而使用槽盒（小梯架）与尽力照顾管相接合的办法。根据在场事情状况及以上原则，电缆超过5根以走上路程径相同的，皆运用电缆分支架；5根以下认为合适而使用电缆尽力照顾管。

　　常用的电缆沟支架重量是多少?如果想要知道电缆支架的重量，首先，我们要确定其材质，市面常用的有两种，一种是玻璃钢材质的，另一种是钢铁材质的。玻璃钢材质肯定比钢铁的要轻很多。那是不是证明玻璃钢电缆支架的质量就比角钢支架差呢?别着急，下面我们将具体帮你分析两种材质支架到底有何不同呢?

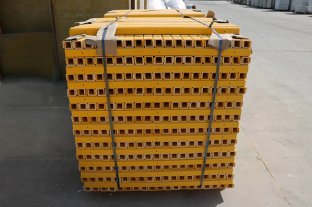

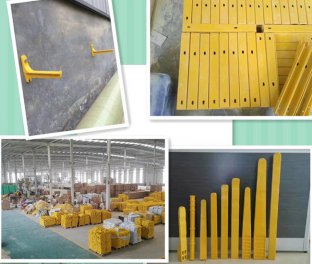

　　组合式玻璃钢电缆支架由电缆支架、立柱和连署销、固定帽组成，其立柱可依据需求恣意截取一段长度，调节层高，自由装配，满意不一样长度荷载要求1、依据电缆沟、电缆渠道的净宽及电缆型号体积挑选支架规格，如有特别需求，可依据实际事情状况制定。2、将固定立柱的膨胀螺钉(M12x100或120mm)按预设要求尺寸装入沟臂内。3、将立柱与固定在沟臂上螺钉按顺着次序安装并固定好，而后将支架镶嵌立柱槽内，使支架上的小孔瞄准立柱槽边侧眼位，用连署销栓穿住，两边用分子化合物塑料帽固定住。4、安装宜水准走向，如倾侧则需求认为合适而使用其他处理办法固定电缆。5、要求均衡、竖直，同侧支架水准间距80厘米，双侧支架相互让开安装，保障支架平衡承载。6、固定墙面须平整，保障立柱受力平面或物体表面的大小，防止扭曲，铺修电缆时，宜认为合适而使用自上而下铺修，拖动电缆当时的需要水准拖动。
