无负压供水设备工作原理

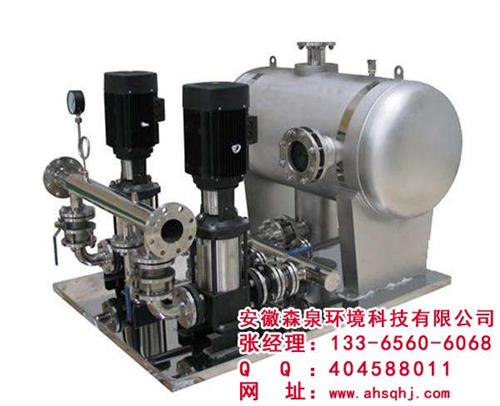

稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

供水设备是为解决由于压力不足，无法到达用户用水的高度或流，而专门研发设计的新型环保节能的专业设备。

供水设备一般由水泵机组，变频控制柜，隔膜压力罐，压力传感器和一些辅件构成。但由于不同的类型，也会使用一些特殊的设备，如：无负压变频供水设备会用到无负压稳流罐；无塔变频供水设备会用到液位传感器……由于构成的不同，价格也不近相同。

变频供水设备主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

    供水系统

   （1）蓄水池容量应大于每小时很大供水量。

   （2）水泵扬程应大于实际供水高度。

   （3）水泵流量总和应大于实际很大供水量。

   （4）变频控制柜选型：

    用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

    变频器

    根据工艺要求，建议配用ABB ACS600系列变频器。ACS 600系列变频器是ABB公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。
