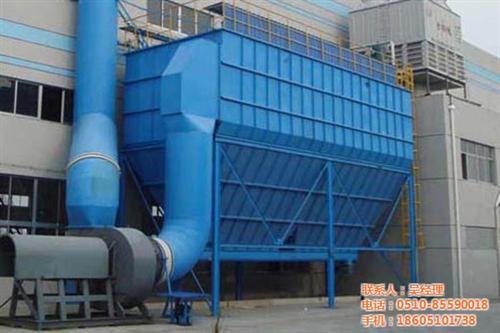

布袋式除尘器产品构造

袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。

布袋除尘器的进气口位置的区别

布袋除尘器除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。

　　布袋除尘器的进气口位置分下进气和上进气，这两种进气方式哪个好呢，其实各有千秋。

　　布袋除尘器的下进气方式是含尘气体从滤袋室底部或灰斗上部进入除尘器，这种布袋除尘器结构较简单，但是在袋室中气体是自下而上，与清落粉尘的沉降方向相反，容易使粉尘重返滤袋表面，影响清灰效果，并增加设备阻力。

　　下进气方式含尘气流从袋室上部进入布袋除尘器，粉尘沉降方向与气流流动方向一致，有利于粉尘沉降。但是滤袋需设置上、下两块花板，结构较复杂，切不易调节滤袋张力。

如何安装布袋除尘器

我们就要对处理高磨琢性粉尘的布袋除尘器进行特殊的设计。

　　①设置预除尘器，即在粉尘进入袋式除尘器之前，预先除掉粉尘中较大较粗颗粒，这是极有效的防止袋式除尘器磨损的措施。这种预除尘器不需要很高的效率。所以，为减少动力费用和将摩擦作用集中于预除尘器，zui好选择压力损失少而且结构简单的形式。其中动力除尘器是最常用的预除尘器。

　　②防磨损袋式除尘器本体易受磨损的部位多为含尘空气入口处和灰斗部分以及受入口速度影响的除尘滤袋表面。

　　袋式除尘器入口形状与受到磨损的情况有直接关系。袋式除尘器入口形状之两例都是入口斜向下方，用减少对除尘滤袋的磨损，以便利用惯性使粗颗粒直接落入灰斗。

首先是安装布袋收尘器滤袋时，要使其竖直向下，在无法竖直的地方可以用与除尘布袋同一材质的小块状滤布垫在袋笼与花板接触处，以达到这一要求。安装质量需要用严格的检查来鉴定，对于设备安装的 直度，水平度。可以用经纬仪，水平仪及吊线锤等检查，壳体气密性可用液体渗透法检查，对于滤袋的安装质量及完好情况的鉴定，可用从收尘器起进风口端投萤光粉，开启废气风机，将萤光粉拉入收尘器，在拉风一定时间后将收尘器停下来，打开顶部检查门进行检查，此时也可对进入出风烟道对烟道斜隔板的气密性进行检查。

现在布袋除尘器壳体之间采用螺栓联接形式，结果此处密封效果不好，从外面惨漏进入收尘器的气体流速较快，很快就将滤袋磨损。现在采用先用螺栓将花板与滤袋室及净气室壳体之间联接起来，再将花板分别与滤袋室及净气室壳体周边满焊，这样既能解决焊接变形保证花板有水平度，又能保证良好密封效果，安装时要保证焊接件的强度要求和气密性要求，同时要控制好变形错位等，以过到支腿、壳体的 直度要求和花板接触良好，且要将滤袋封合处背离风道口方向安装，这样可以减少滤袋的磨损，保证使用寿命
