“零速原理”

在我公司浅层气浮机装置中，除池体溢流圈，中央污泥井外，其他各部分都以与进水流速相

同的速度沿池体旋转。原水配水器转动时，在池体中腾出的空间有原水进水来补充；同时清

水出水、应按挤走的水体空间，有澄清水排出管同步排除，池内的其它水体不会因为进水和

出水而引起扰动。而且是保持零速。即所谓“零速原理”，该理论的应用是浅层气浮机的关键。

静态进水，静态出水使得颗粒的悬浮和沉降在静态下进行，浮选体在相对静止的环境中垂直

上浮，不仅能使浮选体的上浮速度达到或接近理论的较大值,且水流速在理论上可不受限制,

它意味着气浮效率可以接近理论上的极限。

此外，随着布水装置的旋转，事先与污水充分混合的气泡能均匀的充满整个气浮池，微细气

泡与絮粒的粘附发生在整个气浮分离过程中，没有“气浮死区”。

技术原理

XQF型浅层气浮装置，是一种成功运用了“浅层理论”和“零速”原理，通过精心设计而成的超效快速的固液分离设备。其原理是将空气与水在一定的压力条件下，使气体极大限度的溶入水中，接近饱和状态，然后通过超效释放器，将压力溶气水减压释放，产生大量微气泡，与水中悬浮絮体充分接触，气泡与絮体粘附在一起，将絮体浮在水面上，形成浮渣并撇除。气浮池液位高仅450-600mm，水力停留时间仅3-5min，大大缩短了停留时间，提高了气浮效率。

主要技术特点：

1.有效水深浅４００－５００ＭＭ

2.池内水力停留时间短（３－５ＭＩＮ）

3.净化量大，即表面负荷高。

4.占地面积小，单位负荷轻，全部预制构件组装，不需要操作室，设备可以架空安装，也可多层组合。

5.安装维修费用低，易于清扫。

6.净化程度高，悬浮物除率达９０％以上。

7.该装置结构巧妙，溶气效率高达９０％，体积仅为一般溶气系统的五分之一。

主要结构：

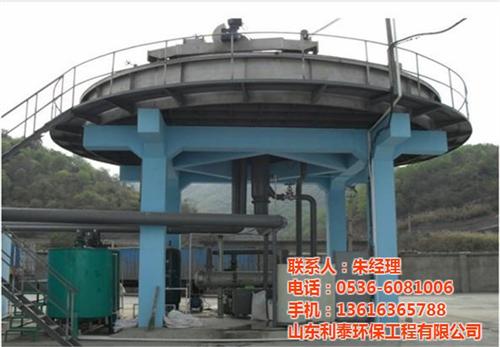

1.QF型浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体、整体呈圆柱形，结构紧凑，池子较浅。装置主体由五大部分组成：池体，旋转布水机构、溶气释放机构、框架机构、集水机构等。进水口、出水口与浮渣排出口全部集中在池体中央区域内，布水机构、集水机构、溶气释放机构都与生产紧密连接在一起，围绕池体中心转动。

2.本装置提供成套设备总成及控制系统，通过集中控制与分散控制相结合，以使设备达到超佳运行状态。
