QJB型潜水搅拌机使用说明书——必读

一 前言

   为了更好地使用本公司生产的QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。

二 用途

   混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。

三 适用范围

   潜水搅拌机可在下列条件下正常连续运行：

1、更高介质温度不超过40℃；

2、介质的PH值在5~9；

3、介质密度不超过1150kg/m3；

4、长期潜水运行，潜水深度一般不超过20m。

   如有特殊要求，请与本公司取得联系。

   警告！  潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

四 性能特点

1、结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。

2、叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。

5、两道机械密封。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高效率并控制水流喷射动作。

五 选型注意事项

   为保证潜水搅拌机取得优佳运行效果，请使用方提供如下资料：

1、运用目的。

2、池型及尺寸。

3、搅拌介质的特性，包括粘度、密度、固体物含量等。

六 装配与安装

   潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的更大角度为±60°。吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。当池深H > 4米时，应在导杆中间添加一支撑架。客户定货时，请提供池深H，以便厂方加工时确定导杆尺寸及支撑架的数量。

   用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；

   电压一定要在铭牌上标出的额定电压±5%的范围内，如果电源离水泵的距离较远时，应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水；

   导杆应与水平面垂直，可采用铅锤校正。吊钩在吊装潜水搅拌机时，叶轮端较水平面上仰5°~10°；

   通过链条的调节，使得起吊钩和潜水搅拌机的起吊重心在同一垂直线上，使潜水搅拌机沿导杆放下；

   潜水搅拌机在使用中不得转动角度，请在安装时调整好角度再运 行； 潜水搅拌机应放置在限位板上，或直接放置在池底，使钢丝绳不受力； 潜水搅拌机的更小潜入深度不得低于1.1米。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

潜水搅拌机选型注意

一、潜水搅拌机选型注意：

　　1、每500立方米容积用1KW功率转距要达到60Nm以上，经过实际检验收到效果较好。有的小叶轮快转

速则不能达到此效果。

　　2、圆型池，跑道型池，环型池可以减少10%功率，方型池，长方形池，三角形池则必须增加10%功率

，池型越大功率相对可以减小。

　　3、介质密度每增加10%则功率必须增加30%。

　　4、方形池、长方形池还可以在叶轮大小、螺旋角、安装位置、进出水口位置等方面来考虑做到无死

角或小死角。

　　5、有关流速的问题，有许多推流用搅拌机，则必须提供原来流速、池型截面、长度等相关数据及要

求达到的流速。本公司就能提供相应的产品。这是一个比较复杂的过程。有关选型问题请与供应商联系。

　　6、安装高度 (1)叶轮直径1米以下池底至搅拌机中心X=叶轮半径+0.7米。

　　　　　　　　(2)叶轮直径1米以上按半径+1米计算。

　　　　　 　　 (3)可根据池深适当提高或降低安装高度。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

六、QJB型高速潜水搅拌机技术特点

    1、电机部件

       三相鼠笼式感应电机，绝缘等级F级、防护等级IP68；潜水式专业结构设计; 具有绝缘防护等级高、密封可靠、轴向短、效率高，噪音低的特点；

    2、潜水式微型减速机构

       潜水式微型减速机构，是小中心距、小齿轮模数、小箱体外形的二级传动紧凑型结构，并采用高强度材料，高加工精度，高标准装配等手段满足设计要求，达到了体积微型化、传动大扭矩化、性能高效化的技术性能。使传动更可靠、抗冲击性能更强、运营更经济。该结构技术的实施，极大地提升了产品的档次，不仅使推流器的总体积缩小了32%，机械效率提高了6.7%，而且有效地解决了使用寿命短，容易损坏、需经常维修更换的技术难题。

    3、叶轮水力件

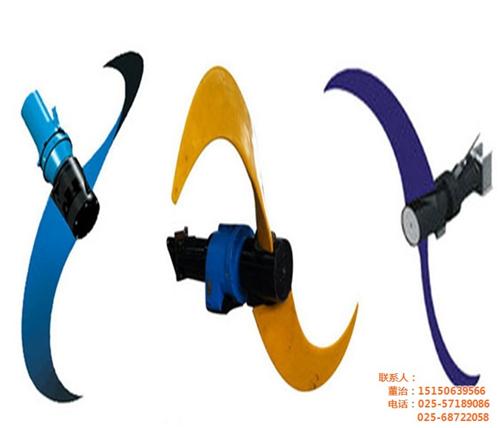

       高、中速搅拌机叶轮为后掠式三叶片，不锈钢材料，模具化成型，工装化制作，推力大、防缠绕、效率高。低速推流器叶轮为大直径二叶片。玻璃钢材质，采用了先进软件设计和加工中心制作整体式模具，成型工艺性好，生产可控性强。叶片造型科学，外形美观，性能优越，且几何误差极小，平衡对称度极高。另外，玻璃钢具有天然的防腐性能和防老化性能，较强的综合机械性能、较小的密度等特点，成就了玻璃钢叶轮耐腐蚀性强，水阻小、重量轻，水力性能高效化、推流效果大化、能量消耗小化技术优势。玻璃钢叶轮，品质高贵，影响深远，国内外首创。

    4密封

       潜水工况，可靠密封是关键。搅拌机、推流设备采用油室内置双端面机械密封、外置拦污多唇密封的结构型式，使机械密封油润滑环境清洁，永不受污水中污物的影响；拦污多唇密封拦挡污水中大颗粒污垢，纤维等，保护后面的双端面机械密封件。这种组合式的动密封设计，布置合理、轴向结构短、密封恒久可靠。

    5、渗水报警保护系统

       渗水保护系统包含渗水报警浮球和油水探头，渗水报警浮球设置在电缆线进线密封电机腔，监视电机腔漏水情况，一旦湿度超限，报警监视器立即报警，并自动切断电源，保护电机不被烧坏；油水探头设置在电机前轴承盖下端，监视双端面机械密封油室或减速机构进水情况。若情况异常，控制系统会立即报警和断电，保护设备完好无损。

    6、婴儿床式V锥吸振耦合座

       ①V锥结构，设计两个开口向上、不同锥角和不同坡面的V型块。工作时，推流器在提升机构及重力均衡作用下，沿水下导轨滑移，至预设V锥耦合座位置，在V型块上斜面的自然导向下，逐渐楔入V型块下锥，使推流器呈榫状被自动楔紧和自然夹固，实现自动对中就位、自动固定夹紧；
