海绵城市建设如何进行雨水收集?

　　面对城市水资源紧缺、畸旱畸涝现象频发的危机，海绵城市的建设已受到人们的普遍观注。建设海绵城市首要解决的问题便是雨水的收集，下面将为您介绍海绵城市建设中，雨水收集的三种主要形式：建筑物屋顶收集、地表径流收集、城市绿地滞蓄。

　　1、建筑物屋顶收集建筑物屋顶的雨水收集依据建筑物的不同构造分为：平顶屋面雨水收集和脊式屋面雨水收集。平顶屋面收集比较简单，因为所有的建筑物都是有落水管的，直接将落水管接通汇水池或者集水沟就可以了;脊式屋面收集则还需在屋檐下安装一段半圆形的水平管，再将水平管接通到垂直的落水管上，也就可以实现雨水的初步收集了。

　　2、地面径流收集地面径流的收集是依靠雨污分流和地面透水材料来实现的。雨污分流就是在城市规划或改建中设计两套管网，一套用来排污，另一套则专门用来排雨，让下雨时形成的地面径流通过雨水管网排到河湖或者雨水收集利用系统。路面铺装透水性材料，通过增加路面物质间的孔隙来实现雨水的下渗和汇集。还可以将道路两侧的绿化和雨水收集口相结合，通过绿化过滤地面径流进行雨水的收集回用。

　　透水性铺装路面 可以将道路两侧的绿化和雨水收集口相结合，通过绿化过滤地面径流进行雨水的收集回用。

　　3、城市绿地滞蓄绿地滞蓄一般借助城市中的景观湿地。在这些地区地势较一般路面低，故又被称为下凹式绿地，它们容易汇集雨水，又因为植被覆盖率比较高，汇集到的雨水流动性比较弱，不会像地面径流一样很快流走，只要建立一些简单的明渠就可以直接将雨水汇入周围的景观湖，或者简单过滤后用于绿地灌溉和小喷泉等景观用水。

　　高架桥下的雨水回收利用系统

　　大中型城市高架桥桥下一般设有绿化带，但是由于桥面的阻挡，桥面上的雨水经落水管直接流入雨水管道，无法淋到桥下绿化带。若将桥面上的雨水收集起来，并用于桥下的绿化浇灌，则既能节约绿化用水，还能节省人力和物力。

　　高架桥雨水回收利用系统，在保证桥面雨水快速排走、保障道路交通安全的前提下，还考虑了雨水的就地利用，通过渗、滞

、蓄、净、用、排等多种技术，实现城市良性水循环。

　　桥下雨水回收利用系统由过滤系统、地下储水系统、自动喷灌系统三大部分组成，有效解决了高架桥下绿化浇洒的问题。在保留现状桥面及路面的前提下，将桥面雨水进行收集、处理、储存及利用。

　　1、雨水回收利用

　　雨水经过高架桥现状落水管进入过滤系统，溢流后进人雨水花园(水力停留时间为 48 ～72 h)，经生物处理后(超标雨水溢流进入市政管道)，下渗进入地下储水系统，用由模块单元组装而成的PP模块蓄水池保存，使用时通过过滤净化系统深度处理后达到回用水的质量要求，连接自动喷洒系统，进行自动绿化浇洒。

　　2、雨水渗透

　　雨水经过高架桥现状落水管进人雨水过滤系统，溢流后进入雨水花园(水力停留时间为48 ～72 h ) ，经生物处理后下渗补充地下水(超标雨水溢流至道路，排入雨水边井)。

　　3、雨水储存

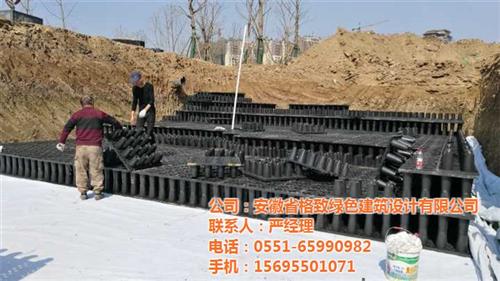

　　市面上常见的水池系统有钢筋混凝土池、一体化玻璃钢雨水池、PP模块组合池。工程采用PP模块蓄水池，PP模块蓄水池装有反冲洗系统，无需人工维护，还具有100%蓄水空间、即埋即用、综合造价低、强度高、使用寿命长、整体成形、绝无渗漏的优点。

　　在保留现状桥面及路面的前提下，将桥面雨水进行收集、处理、 储存及利用，贯彻了低影响开发的精神，在雨水就地利用、涵养地下水的同时，有效地节省了人力、物力，对城市的可持续发展有着重要意义。

　　雨水收集系统成本与综合效益

　　随着海绵城市建设的推广，各地开始计划兴建多种多样的雨水收集工程，但是小区开发商、业主对此应者寥寥。概因雨水收集工程并不能带来直接效益，后期开发商还要承担雨水收集系统的运行、维护费用。那么雨水收集系统成本究竟几何，又能产生哪些综合效益呢?

　　雨水收集系统成本：

　　雨水收集系统的成本主要包括工程图纸设计费用，雨水收集设备购买、运输、安装费用，以及其他规费、税费等。工程图纸设计主要由雨水收集公司按照业主或施工方的要求设计工程方案、确定施工具体位置。雨水收集公司根据业主收集雨水的主要用途设计雨水收集方案，如对水质要求较高则要增加相应的工程与雨水收集设备。雨水收集系统的安装位置也影响工程造价，如果安装在地下室等位置，因为会增加施工成本所以雨水收集工程的成本要高些。雨水收集设备主要包括弃流过滤设备、反冲洗装置、后期消毒过滤设备。根据雨水回用的不同用途增加相应的雨水收集设备。这些设备的成本也影响着整个雨水收集工程的成本。

　　雨水收集系统效益价值计算：

　　1、水价(部分)直观反映本城市对水的稀缺程度，影响工程价值的直接体现。在计算直接经济效益时，可使用如下计算模式：(自来水价/吨)*(本地均年降雨总量)*(收集面积千平米)*30年，在水价取值时分析近5~10年涨价幅度，估算未来30年均价。

　　2、排污减少价值有两种计算模式，未建雨水污水分流排放设施地区计算方式与水价替代方式相同，(本地污水处理费吨价格)*(年均可利用总量)*30年。考虑到污水处理费用征收为新建制度，上涨价格均值替代雨水处理相对污水简单的费用。已建雨水分流设施的计入市政建设费。

　　3、防洪价值计算雨水收集面积内所产生的总营业额*本地防洪费率(一般按12%)*30年*收集雨水所占降雨总量百分比。

　　4、市政建设费减少值计算收集面积平米*本地降水量*(市政建设费每平米价格*给排水工程造价比例)*收集水量占总用水量百分比。

　　5、地面沉降按类比计算(长江三角地区年GDP=71794亿，地面沉降损失3150亿，一年GDP的4.4%，均损失比例为0.22%)收集面积年营业总额*0.22%。(未计营业增长)

　　6、工程30年后残余价值(国家规定为4%，若构筑物为可回收按实际价值)(依固系统为100%可循环利用材质)雨水收集系统效益价值为上述所有总额相加。
