{精}是根据国外引进的除尘设备进行改进研制成功的新颖产品，是一种体积小，{长}除尘效率高的就地除尘机组。

该PL型单机除尘器基本结构由风机、过滤器和集尘器三个部件组成，各部件都安装在一个立式框架内、钢板壳体、烘漆防锈，外型美观、结构科学、运行可靠、使用方便。

PL型单机除尘器采用扁袋组合式结构，拆装便捷、可靠、体积小、过滤面积大。可靠的机械振打装置，保证了除尘效果广泛用于车床、砂轮机、抛光机、喷塑等设备除尘。

{长}工作原理

含尘气体进入箱体，经扁袋过滤器过滤，粉尘被阻挡在外表面，净化后的气体经风机、消声器排出。滤袋工作一段时间后，外表面粘附的粉尘量增加，影响了除尘效果，此时开启清灰机构工作，抖掉滤袋表面的集尘，使除尘器始终处于良好的工作状态。落入抽屉中的粉尘定期清除。

单机除尘器的技术参数

型号规格/ 项目 PL-800/A PL-1100/A PL-1600/A PL-2200/A PL-2700/A PL-3200/A PL-4500/A PL-6000/A PL-10000/A

风量mh 800 1100 1600 2200 2700 3200 4500 6000 10000

资用压力Pa ～800 ～800 ～800 ～800 ～800 ～800 ～800 ～800 ～800

过滤面积m 3 4 6 8 10 12 15 20 40

风机电机功率Kw 0.75 1.1 1.5 2.2 3 4 5.5 7.5 15

清灰电机功率Kw 0.18 0.18 0.18 0.18 0.18 0.18 0.25 0.25 0.25

过滤风速m/min 3.33 2.62 2.6 3.05 3.3 3.48 3.49 3.33 3.33

净化效率% >99.5 >99.5 >99.5 >99.5 >99.5 >99.5 >99.5 >99.5 >99.5

灰箱容积(L) 15 20 30 40 40 50 55 70 100

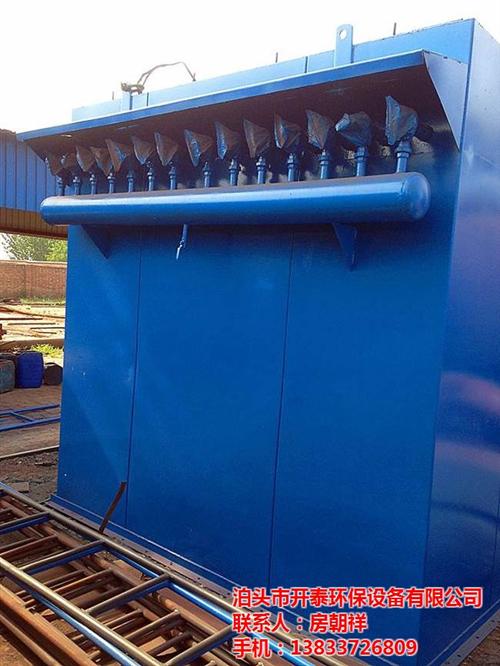

一、DMC型脉喷单机袋式除尘器产品简介：

　　DMC型脉喷单机袋式除尘器是消化吸收国外同类产品先进技术经改进反设计而成的小型袋除尘器。该除尘器采用高压 (0.5～0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大,清灰效率高的特点。DMC型脉喷单机袋式除尘器并且体积小，重量轻结构简单紧凑、安装容易，维护方便(外滤式)，DMC型脉喷单机袋式除尘器广泛用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统，是环保除尘的理想设备。

　　二、DMC型脉喷单机袋式除尘器选型：

　　该单机有32、48、64、80、96、112六种规格分为两种安装形式，以满足不同场合的使用要求，具体型号说明如下：

　　DMC-32(AB)

　　D——单机除尘器

　　MC——脉喷式

　　-32——滤袋条数32条

　　(AB)——A：带灰斗和卸灰阀　B：法兰式

　　三、DMC型脉喷单机袋式除尘器工作原理：

　　含尘气体由进气口进入灰斗、式通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附在滤袋的外 表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘吕能断续工作，需定期清除滤袋上粉尘。清灰是由程序控制器定时顺序 起动脉冲阀，使包内压缩空气(0.5~0.7MPa)由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气 (称二次风)，进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓)，粉尘由卸灰阀排出，达到清灰的目的。
