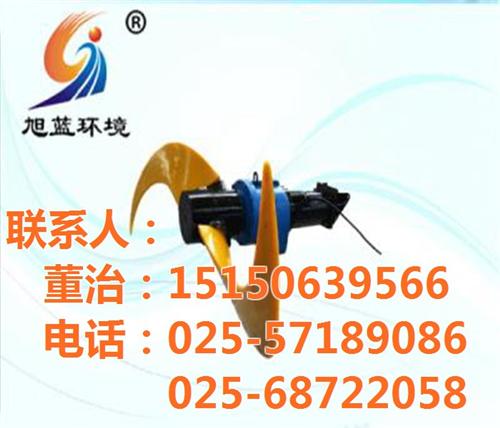

QJB型中速潜水搅拌机

一、QJB型中速潜水搅拌机概述

      QJB型中速潜水搅拌机可分为混合搅拌和低速推流两大系列。 混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.1m/s。 低速推流系列搅拌机适用于工业和城市污水处理厂曝气池污水推流，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

二、QJB型中速潜水搅拌机性能特点

      1.QJB型中速潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

      2. 叶轮具有更佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

      3.与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

      4.电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全可靠。

      5.两道机械密封，材质为碳化钨－碳化钨。所有外露紧固件均为不锈钢。

三、QJB型中速潜水搅拌机用途

      QJB型中速潜水搅拌机适用于工业和城市污水处理厂曝气池和厌氧池，其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流等。

四、QJB型中速潜水搅拌机适用范围

      QJB型中速潜水搅拌机在下列条件下应能正常连续运行：

      1.更高介质温度不超过40℃；

      2.介质的PH值在5～9之间；

      3.液体密度不超过1150kg/m3；

      4.长期潜水运行，潜水深度一般不超过20m。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

推流式潜水搅拌机产品技术要求

6  试验方法

6.1  推流式潜水搅拌机所采用材料的材质和零部件的质量及配套设备由供方提供合格证明

。

6.2  外观的检测

6.2.1  推流式潜水搅拌机的外观质量、转动标志、提升机构稳定性等用目测法检测。

6.2.2  涂层厚度的检验按GB/T 1762检测。

6.2.3  引出电缆由供方提供合格证明。

6.3  叶轮的检测

6.3.1  叶轮转动的灵活性用目测法检测。

6.3.2  叶轮平衡试验按GB/T 9239的规定进行。

6.3.3  叶轮叶片表面粗糙度用目测法检测。

6.3.4  叶轮几何尺寸的检测按附录A的规定进行。

6.4  密封性能的检测

   将组装成型的推流式潜水搅拌机置于密闭水箱（或水深大于20m的水池）中进行密封液压试验，采用空气压缩机对试验水箱液面进行了气体加压，在0.2MPa下，保持10min。取出后用500V兆欧表测量潜水电机线圈，检测绝缘电阻。

6.5  电气性能的检测

6.5.1  潜水电机的电气性能试验按GB/T 12785 的规定进行。

6.5.2  绝缘电阻用500V兆欧表测量。

6.5.3  电机的定子绕组用耐压仪作1760V电压下历时1min的耐压检测。

6.6  安装检测

6.6.1  整机装配后，进行空载试验，用百分表对叶轮轴进行径向跳动检测。

6.6.2  将搅拌机定位，百分表安装在表架上，用手转动叶轮，分别对叶轮各叶片端面的断面点和外径进行测量。

6.7  水力学性能的检测

6.7.1  推流式潜水搅拌机进行液体匀质搅拌和推流的工作流场，应在水流无循环、初速度为零，且试验水池符合表3规定的试验水池内进行测定。推流式潜水搅拌机应布置在前端无障碍阻流、吸入端无隔断处。按试验水池截面均匀布置流速测定仪，半截面上的测试点不少于15个。采用精度为0.02m/s的流速仪进行测量，测定数据取算数平均值，并绘制不少于五条等流速曲线（0.1m/s、0.2m/s、0.3m/s、0.4m/s、0.5m/s）的推流式潜水搅拌机的工作流场图。

6.7.2   水力学性能试验应在矩形水池中进行，其物理尺寸应符合表3的规定。

6.8  安全可靠性的检测

6.8.1  推流式潜水搅拌机的提升机构、保护装置的安全可靠性检测采用目测法。

6.8.2  推流式潜水搅拌机无故障运行时间采取现场调查和用户访问的方法确定。

6.8.3  设计寿命由生产厂家提供证明。电控设备由生产厂家提供合格证明。

南京旭蓝环境工程设备有限公司（简称旭蓝环保）是专业从事污水处理工程、水处理专用设备及泵类产品生产的专业厂家。

潜水搅拌机安装系统

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

　　当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的更大角度为正负60°起 吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。该系统 从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬 臂池顶的安装条件下更显得操作方便可靠。

　　客户订货时，请提供池深H及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢起吊底座外，多台搅拌机可公用一套起吊装置。
