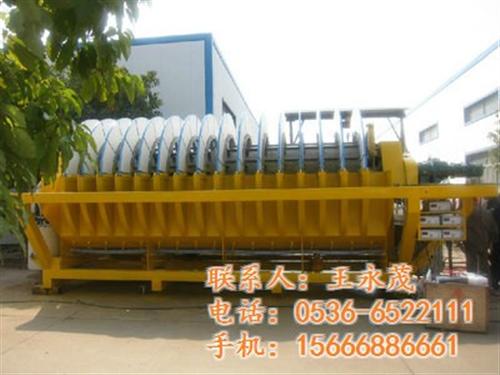

陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系统、滤液排放系统、刮料系统、反冲冼系统、联合清洗（超声波清洗、自动配酸酸洗）系统、全自动控制系统、槽体、机架几部分组成。

全自动控制系统：由PLC、触摸屏、液位计、变频器、电磁阀、气动阀及其它电器元件组成。根据物料性质及用户要求，对陶瓷过滤机运转、清洗等各种参数进行设置并实现全自动控制或手动控制、单体或集中控制。

槽体：装载过滤物料。

机架：承载除滤液泵、贮酸箱之外的陶瓷过滤机其它部件。

陶瓷过滤机吸浆机理实际是颗粒在真空力的作用下做运动，搅拌转速较快影响细颗粒的吸浆。对易沉降料浆应提高搅拌转速，一方面可防止料浆沉降，另一方面易于颗粒的吸附。一般粘性物、不易沉降物、粒径较细物一般搅拌转速变慢，砂性物、易沉降物、粒径较粗物一般搅拌转速变快。

由于陶瓷过滤机采用非接触式卸料，刀间隙与陶瓷过滤板间隙越小，单位时间内刮下的滤饼多，产能就高，因此在条件允许下可调整刀间隙。刀和陶瓷过滤板之间留有1mm左右的间隙，以防止机械磨损，延长了使用寿命。

联合清洗过程：陶瓷过滤板与以往过滤介质较大的不同点就是使用寿命长,可以反复使用,工作一段时间后的过滤板与其它过滤介质一样,会发生堵塞,为恢复其技术性能,经过一段时间运行后,按照设定的时间和程序,在PLC控制下,设备自动进入联合清洗过程,此时,设置在矿槽内的超声波振板以30KHz左右的频率进行振动,振动产生的气泡发生“空化作用”,对过滤板表面的附着物进行“轰击”,以机械方法促使其脱落,实现对滤板表面的清洗；酸洗是将酸与清水混合（浓度1—3‰）经分配头打入过滤板,从内向外对滤板微孔内的堵塞物进行溶洗。经过联合清洗,滤板重新恢复到过滤前的性能。
