滤筒除尘器采用上进风 、外滤式结构, 分 3层倾斜布置 12 个滤筒 ,滤筒过滤介质为多褶式结构 ,用金属保护网支撑, 金属网外径为 324mm, 内径为 220mm, 长度 600mm, 过滤面积高达 23. 37m 2 。含尘气体从进风口进入含尘室,到达滤筒外表面 ,固体颗粒沉积, 气体穿过过滤介质进入净气室再由出口排出除尘器。保定卓艳机械设备制造有限公司

对于超细粉体净化，由于超细粉体比重小，粒径小的特点，为了提高净化效率，应适当减小过滤风速。

除尘气流田上进入除尘器，经过滤筒过滤，洁净气体由滤筒内部进人净气箱排出。这种气流方式为顺流式，含尘气体中粉尘的沉降方向与气体的运动方向相同，有利于粉尘沉降。含尘气流从滤筒室底部或灰斗上部进人除尘器，由上部排出称为下进风滤筒除尘器，含尘气体自下而上的流动方向与粉尘沉降方向相反，容易使粉尘重返滤筒表面，影响清灰效果，并增加设备阻力。

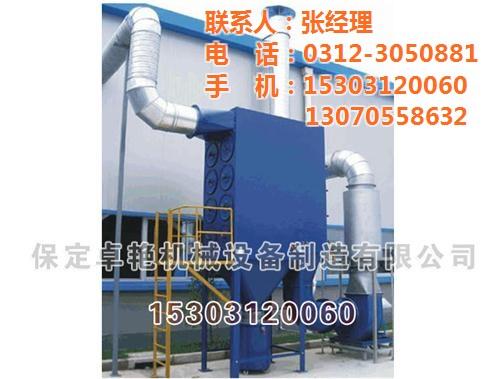

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。
