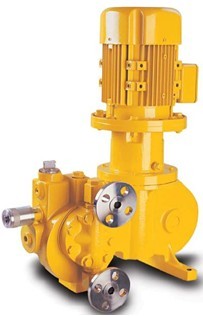

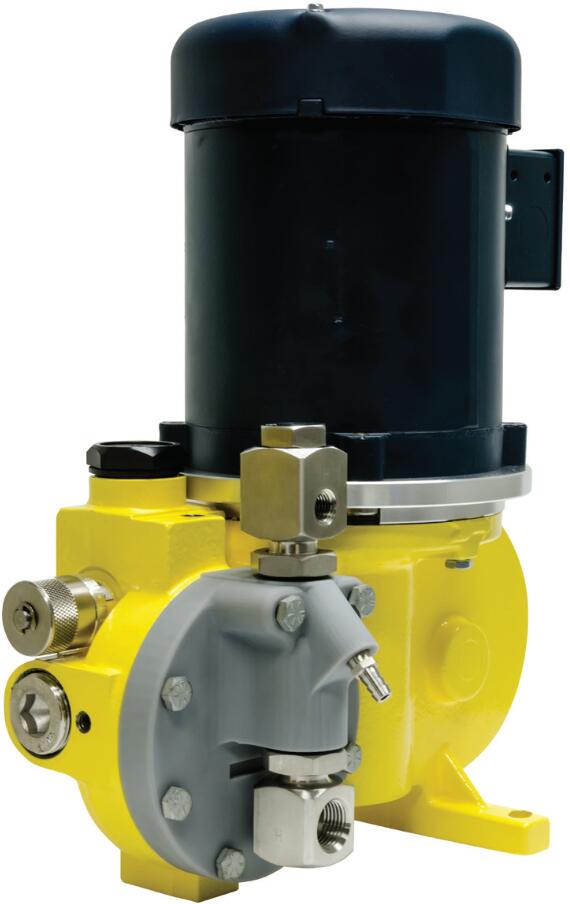

美国米顿罗mROY系列液压隔膜计量泵
MROY系列液压隔膜计量泵
主要性能参数
※流量可达659升／小时，压力可达21.1MPa
※无论泵是否运行，均可在0-100％范围内调节流量
※在10％至100％范围内，稳态精度为±1％
※吸入提升高度可达3米水柱
主要特性
※无柱塞填料的液压驱动隔膜，免维护，隔膜寿命更长
※高精度单向止回阀结构保证计量泵精确投加
※内置压力释放阀自动保护隔膜和泵头部件，免受超压损坏
※独特的蜗轮／蜗杆结构，保证机械驱动部件连续、平稳工作
※圆锥滚子轴承确保蜗杆和蜗轮啮合
※偏心机构驱动，机构紧凑，设备安装空间小
※油浴润滑，只需定期更换润滑油，润滑系统无需专门维护
※电动、液压或气动马达驱动，保证设备适合各种环境和动力供应方式
※PVC、PVDF、316SS、合金20、哈氏合金等多种材质泵头，适合各种物料
※双隔膜泵头、双泵头等可选结构，适合各种过程
※四种不同控制方式，适合各种控制系统要求
控制方式
※手动调节冲程：无论计量泵运行或停止状态，均可调节冲程
※电动冲程控制器：可接受外部控制信号，调节冲程长度
供电电源：220V-50Hz-单相
输入信号：4-20mA模拟信号
输出信号：1-5V／4-20mA模拟信号，供记录显示和控制系统使用
※变频控制器：可接受外部控制信号，调节冲程速度
供电电源：220v-50Hz-单相／380V-50Hz-3相
输入信号：4-20mA模拟信号
mRoy A 系列流量／压力表
柱塞直径 名义速比 型号 金属泵头(L/H)-1425rpm 塑料泵头 电机
7BarG 14BarG 20BarG 24BarG 7BarG 10BarG
7/16″ 48 RA002 2.5 2.2 2.1 2.1 2.0 1.9 0.25KW
15 RA008 8.8 8.5 8.5 8.2 7.9 7.5
5/8″ 48 RA005 5.6 5.3 5.0 5.0 5.0 4.7
1-1/16″ 48 RA020 19 19 18 17 18 18
24 RA040 39 38 36 36 36 35
15 RA060 61 60 58 57 57 57
10 RA090 94 91 - - - -
8 RA120 116 112 - - - -
mRoy H 系列流量／压力表
柱塞直径 名义速比 型号 金属泵头(L/H)-1425rpm 电机
7BarG 28BarG 55BarG 83BarG 103BarG 124BarG
7/16″ 77 RH002 1.8 1.7 1.6 1.4 1.4 1.2 0.25KW
48 RH003 2.5 2.2 1.9 1.9 1.9 1.9
24 RH005 5.3 5.0 4.7 4.4 4.1 3.8
15 RH009 8.8 8.2 7.9 7.2 6.6 6.3
10 RH014 14 13 13 11 10 9.7
8 RH015 17 16 15 14 13 12
mRoy B 系列流量／压力表
柱塞直径 名义速比 型号 金属泵头(L/H)-1425rpm 塑料&金属泵头 电机
28BarG 41BarG 67BarG 103BarG 7BarG 10BarG
19/32″ 25 RB020 21 20 19 18 22 22 0.75KW
为标准

1.1KW
调速时
可选
19 RB030 28 27 22 21 30 30
12 RB040 40 39 38 36 42 41
10 RB050 53 51 49 47 55 54
7/8″ 19 RB070 61 57 50 - 66 65
12 RB090 91 88 80 - 96 95
10 RB120 119 115 105 - 125 124
1-7/16″ 19 RB180 160 - - - 179 176
12 RB270 248 - - - 267 264
10 RB330 303 - - - 329 326
mRoy D 系列流量／压力表
1-7/16″
mRoyB双头泵 38 RD170 132(1) - - - 170 163
25 RD260 226(1) - - - 264 258
19 RD360 320(2) - - - 358 352
12 RD530 496(2) - - - 534 528
10 RD660 606(2) - - - 659 651
  (1)最大压力限于24BarG，(2)最大压力限于17BarG，(3)仅有金属泵头
mRoy P 系列流量／压力表
柱塞直径 名义速比 型号 金属泵头(L/H)-1425rpm 粘度(Cp) 电机
7BarG 14BarG 20BarG 24BarG
7/16″ 77 RP001 1.6 1.6 1.6 1.7 12200 0.25KW
48 RP002 2.3 2.0 2.0 2.0 7500
15 RP008 7.9 7.5 7.5 7.2 2000
5/8″ 48 RP005 5.0 4.7 4.4 4.4 5000
24 RP011 11 10 10 10 2500
15 RP015 18 17 17 16 1250
12 RP020 22 21 21 20 600
1-7/16″ 24 RP035 35 34 32 31 1000
15 RP050 55 54 52 51 500
12 RP070 68 68 65 63 300
mRoy T 系列流量／压力表
柱塞直径 名义速比 型号 金属泵头(L/H)-1425rpm 电机
140BarG 175BarG 211BarG
11/32″ 48 RT001 1.4 1.3 1.2 0.55KW
24 RT002 2.8 2.5 2.3
15 RT004 4.3 4.0 3.8
10 RT006 6.8 6.4 6.0
8 RT007 8.1 7.6 7.1
mRoy W 系列流量／压力表
柱塞直径 名义速比 型号 金属泵头(L/H)-1425rpm 电机
140BarG 175BarG 211BarG
1/2″ 38 RW008 8.8 8.4 7.8 1.1KW
25 RW012 14 13 12
19 RW015 18 17 16
12 RW025 29 27 25 1.5KW
10 RW030 34 32 30
注：表中阴影部分为额定流量
mRoy系列液压隔膜计量泵产品代码(例如:RB070S067B1MNN)
R B 0 7 0 S 0 6 7 B 1 M N N
系列 型号 流量 材料 压力 电机 接口 调节 检测 底座
