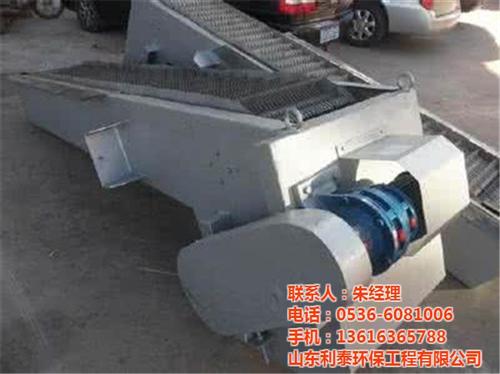

回转式格栅机传动装置、链轮、机架、齿耙等组成，齿耙材质为ABS工程塑料、尼龙或不锈钢制成，机架材质一般由碳钢或不锈钢制成。将齿耙按一定的顺序通过齿耙轴与链轮的组合，形成串连的封闭式齿耙链，由传动装置带动两边链轮在迎水面自下而上的按顺时针方向旋转，格栅的有效间隙便是齿耙的间距，由此形成过流和分离的空间，由于齿耙的特殊结构形状，当齿耙携带杂物到达格栅上端后反向运行时杂物依靠自重脱落，前、后排齿耙间产生相对自洁运动，同时另设的一对胶板刷对每排经过这里的齿耙作清污工作，至此，完成一个清污的循环工作。

性能特点

  钟式除砂机是一种新引进的技术，用于给排水工程去除直径0、2以上的大部分砂粒，去除率98%以上。钟式除砂机在运行中，进出口水流速较高，处理量大，除砂效果好，占地面积小，设备结构简单，节约能源，运行可靠，操作及维护方便，适合大中小型污水处理厂使用。

工作原理

   污水从钟式除砂机的沉砂池的切向进入，具有一定的流速，从而对砂粒产生离心力，使较重的沙粒，沿池壁及沉砂池独特的结构沉降到池底集砂槽，同时防止细小沙粒下沉。通过先进的空气提升系统为沉砂的排出提供良好的条件，直接将沉砂粒输送到砂水分离器设备中，实现砂粒与污水的彻底分离。

适用范围：

1．给排水工程泵站、进水口细格栅间，清除较小的悬浮物；

2．纺织、印染、屠宰、制革、造纸等工业废水的固液分离；

3．其它行业在加工中需要固液分离的机械。

结构及工作原理：

结构特点：

1．除污动作连续，分离效率高；

2．结构紧凑，电气控制简单，自动化程度高；

3．耐腐蚀性好，能耗低，无噪音。

由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象， 所以日常维修工作量很少。
