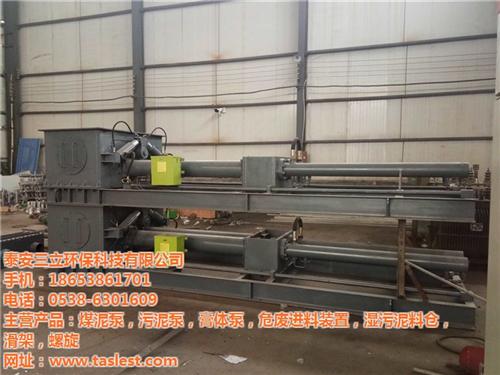

膏体泵主要由执行部分、液压动力部分和控制部分、润滑部分、冷却部分等组成，执行部分采用双液压缸同步联动，单向阀补油形式，分配阀采用 S 管阀形式，主要磨损密封件采用耐磨新材料。S 摆阀状 呈 S 形，其壁厚是变化的，磨损大的地方壁厚也大。摇臂轴 C 与摇臂 相连，摇臂轴穿过料斗时，有一组密封件起密封作用。为一 个 Y 形密封与一个蕾形密封，内部充满润滑脂。大部分 S 管在切割环 内有弹性（橡胶）垫层，可对切割环与眼睛板之间的密封起一定的补 偿作用。S 管阀设有磨损补偿机构，能够自动补偿磨损量。膏体泵的工作原理： 左、右输送缸在两个液压缸驱动下交替吸入和泵出物料，即当 S 摆阀在摆动油缸推动下其输入端与左输送缸相对， 右输送缸与料斗连 通时，主油泵的压力油进入左液压缸无杆腔，左液压缸活塞推出，并带动左输送缸活塞伸出产生泵送动作， 左输送缸中的物料通过 S 摆阀 被泵入输送管道。 与此同时，左液压缸有杆腔中的液压油通过左、右液压缸相连的 管路进入右液压缸有杆腔推动其活塞回缩， 从而带动右输送缸活塞后 移产生吸料，将料斗内的物料吸入右输送缸中。当右输送缸的活塞运 动即将到达输送缸端点时， 安装在主液压缸和输送缸之间的感应套到 达洗涤室中接近开关的下方， 其连杆上感应套的感应信息被接近开关 接收， PLC 即发出电信号，使电液比例阀控制其液动换向阀换向， 而让摆动油泵输出的压力油换向进入另一侧的摆动液压缸， 使Ｓ摆阀 转动，使其入料口与另一物料缸连通。 与此同时 PLC 也向电液比例阀发出换向信号， 使补油泵输出的压 力油经主油泵电液换向阀而进入控制主泵斜盘的油路， 改变主泵斜盘 的方向及角度， 使油泵出液反向， 压力油进入到右主液压缸的无杆腔， 完成与上一次主油缸相反的动作。 这时左侧输送缸中的浓料已通过Ｓ 摆阀被完全压入输送管道， 右侧输送缸已吸满物料而完成了一个工作 循环。如此往复循环，实现了自动泵送目的。 由于左、右主油缸是不断交替完成各自的吸送行程，使料斗里的 物料源源不断地通过Ｓ摆阀被输送到输送管道中， 并通过泵外铺设的 管道输送到达锅炉给料点，完成泵送作业。

膏体泵送料机构具有手动、自动两种控制。

手动控制时，通过点动旋钮开关控制油缸的移动，此时膏体泵送料机构不进行自动换向，由旋钮开关控制实现主油缸移动的起停和摆动油缸的换向，手动控制主要用于活塞的更换、接近开关的调整等调试工作。

自动控制时，由运行程序进行控制，通过膏体泵水箱的接近开关反馈信号来实现油缸的行程保证、自动换向。自动泵送程序是物料输送的主要工作程序。自动控制分为泵房“现场控制”和热控室“中控”两种。

泵送工作分正、反两种工作状态，当料缸活塞向前推移时，S摆阀若正对着该料缸，则该状态为正泵送状态；若物料缸活塞向后移动时，S摆阀若正对着该料缸，则该状态为反泵送状态，反泵主要用于管路堵塞的疏通工作。

液压站使用注意事项

液压系统失效、损坏等多数是由于污染、维护不足和油液选用不当造成的。为保证液压系统处于良好性能状态，并处长其使用寿命，它对其合理使用，并重视对其进行日常检查和维护。

使用的一般注意事项

我司提醒客户液压站使用中的注意事项如下：

1、 低温下，油温应达到20℃以上才准许顺序动作;油温高于60℃时应注意系统的工作情况。

2、 停机4h以上的设备，应先使液压泵空载运转5min，再起动执行器工作。

3、 不许任意调整电气控制装置系统的互锁装置，随意移动各限位开关、挡块、行程撞块的位置。

4、 各种液压元、辅件未经主管部门同意，不准擅自乱动，应通知有关部门分析原因并排除。

除上述几点外，还应按有关规定做好对种类液压件备件及液压油的管理工作。

以上提出的注意事项，需要用户用心去整理，否则液压系统在使用过程中会出现一些不必要的损坏情况，用户与厂家配合维护！
