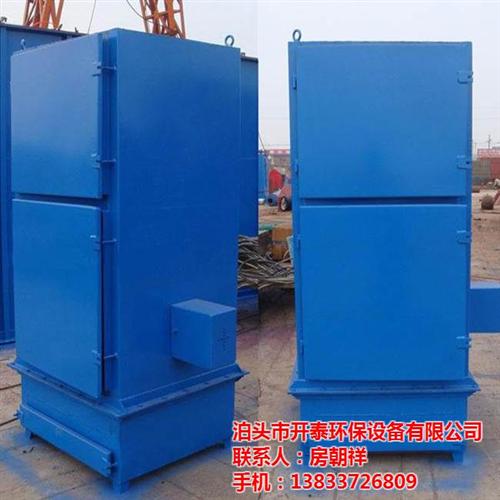

{精}是根据国外引进的除尘设备进行改进研制成功的新颖产品,是一种体积小,{长}除尘效率高的就地除尘机组。 该PL型单机除尘器基本结构由风机、过滤器和集尘器三个部件组成,各部件都安装在一个立式框架内、钢板壳体、烘漆防锈,外型美观、结构科学、运行可靠、使用方便。 PL型单机除尘器采用扁袋组合式结构,拆装便捷、可靠、体积小、过滤面积大。可靠的机械振打装置,保证了除尘效果广泛用于车床、砂轮机、抛光机、喷塑等设备除尘。 {长}工作原理 含尘气体进入箱体,经扁袋过滤器过滤,粉尘被阻挡在外表面,净化后的气体经风机、消声器排出。滤袋工作一段时间后,外表面粘附的粉尘量增加,影响了除尘效果,此时开启清灰机构工作,抖掉滤袋表面的集尘,使除尘器始终处于良好的工作状态。落入抽屉中的粉尘定期清除。 {精}的结构性能 {长}是一种体积小,除尘效率高的空气净化设备。适合各种独立的产尘点,灵活方便,就地集尘,就地处理,能有效地保证空气的洁净度。基本结构由除尘箱体,离心风机,滤袋(滤筒),集尘器及微电脑控制器等组成,粉尘由风机负压通过吸尘管道吸入除尘器箱体内部,利用重力与气流,首先粗颗粒粉尘被过滤器初滤而直接降至集尘器,微粒粉尘由过滤器捕集在外表面,洁净气体经过滤器滤芯过滤分解净化后流入洁净室,从而由风机从出风口排出。整个除尘过滤过程是一个重力、惯性力、碰撞、静电吸附、筛滤等综合效应的结果。 单机袋式除尘器排风方式和特点 HC型单机袋式除尘器按不同的进风和排灰方式可分为3种方式: A式:在滤器下部接一灰斗和卸灰阀门,并设有支架,进风口设在灰斗上部。 B式:滤箱下部敞开,作为进风口,又是排灰口,花板旁设有法兰。 C式:滤箱下部设一储灰箱,上部为进风口。 特点及用途 本除尘器设有摇摆振打清灰装置,清灰能力较强。当入口气流含尘达到100g/m3时,其出口排放浓度可低于 50mg/m3,除尘效率可达到99.9%。其结构紧凑、体积小、高度低,适合于在各种工况下安装使用。
{长}结构如下
1、上箱体:包括可掀起的盖板(或紧固式盖板)和出风口。
2、中箱体:包括多孔板、检修门、滤袋、龙骨、文氏管等。
3、下箱体:包括测压接头等。
4、喷吹系统:包括脉冲控制仪、电磁脉冲阀、喷吹管、气包
{精}花板除承受滤袋和袋笼的重量外,还要承受除尘器内的气体压力,所以要有足够的刚度。如果稍有变型,就可能影响滤袋和花板孔间的密封效果。
花板的钢板厚度一般为4~6mm,主要取决于过滤室内悬挂除尘器滤袋的数量。为增加花板的刚度,花板上应增设加强筋。花板外观应平整、光洁,不应有翘曲或凹凸不平等缺陷,其平面度偏差不大于花板长度的2/1000。花板孔的加工应采用冲孔或采用等离子切割,不允许采用气割。用弹性胀圈固定滤袋花板孔径d的公差为正负1MM.花板尺寸,所以决脉冲囊除尘器制度尺寸之机。
