{精}是根据国外引进的除尘设备进行改进研制成功的新颖产品，是一种体积小，{长}除尘效率高的就地除尘机组。

该PL型单机除尘器基本结构由风机、过滤器和集尘器三个部件组成，各部件都安装在一个立式框架内、钢板壳体、烘漆防锈，外型美观、结构科学、运行可靠、使用方便。

PL型单机除尘器采用扁袋组合式结构，拆装便捷、可靠、体积小、过滤面积大。可靠的机械振打装置，保证了除尘效果广泛用于车床、砂轮机、抛光机、喷塑等设备除尘。

{长}工作原理

含尘气体进入箱体，经扁袋过滤器过滤，粉尘被阻挡在外表面，净化后的气体经风机、消声器排出。滤袋工作一段时间后，外表面粘附的粉尘量增加，影响了除尘效果，此时开启清灰机构工作，抖掉滤袋表面的集尘，使除尘器始终处于良好的工作状态。落入抽屉中的粉尘定期清除。

{精}主要有以下部分组成

1.{长}箱体，包括壳体、滤袋、检修门、滤袋套箍、花板。

2.{长}出风系统，包括风机、风机配用电机及传动。

3.摇动机构，包括摇动减速电机、曲杆、摇动连杆、摇动轴。

4.进气和排灰部分，可分为三种，

（1）{长}下部为敞开式，清灰时粉尘直接从天花板卸出进入库、仓等。花板法兰直接座在库、仓排气口，排气直接通过花板孔进入滤袋。

（2）UF-STD型可下接灰斗，主要用于库底及输送设备的扬尘点。

（3）UF-FB型带有储灰箱，主要用于浓度不高的通风口气体净化。

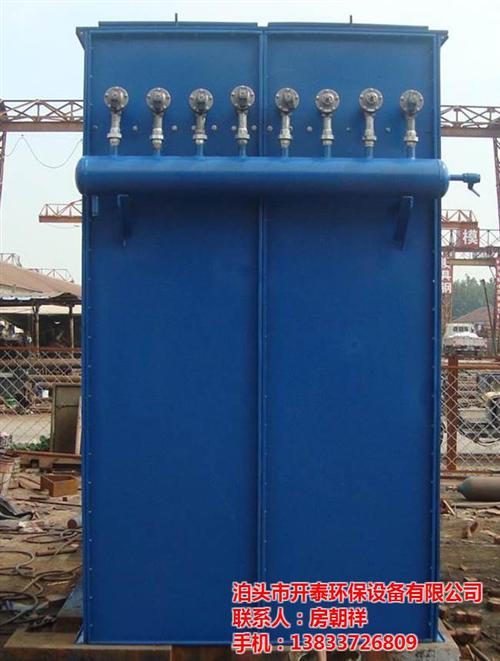

{长}结构如下

1、上箱体：包括可掀起的盖板(或紧固式盖板)和出风口。

2、中箱体：包括多孔板、检修门、滤袋、龙骨、文氏管等。

3、下箱体：包括测压接头等。

4、喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包

    {精}花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。如果稍有变型，就可能影响滤袋和花板孔间的密封效果。

     花板的钢板厚度一般为4～6mm，主要取决于过滤室内悬挂除尘器滤袋的数量。为增加花板的刚度，花板上应增设加强筋。花板外观应平整、光洁，不应有翘曲或凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔的加工应采用冲孔或采用等离子切割，不允许采用气割。用弹性胀圈固定滤袋花板孔径d的公差为正负1MM.花板尺寸，所以决脉冲囊除尘器制度尺寸之机。
