一、结构和原理

JHY-QF系列超级溶气气浮污水处理机为钢制结构，其工作原理是：由空气压缩机送到空气罐中的空气通过射流装置被带入溶气罐，在0.35Mpa压力下被强制溶解在水中，形成溶气水，送到气浮槽中。在突然释放的情况下，溶解在水中的空气析出，形成大量的微气泡群，同泵送过来的并经加药后正在絮凝的污水中的悬浮物充分接触，并在缓慢上升过程中吸附在絮集好的悬浮物中，使其密度下降而浮至水面，达到去除SS和CODcr的目的。

溶气气浮污水处理机结构主要由以下几部分组成：

1、气浮槽：

圆形钢制结构，是污水处理机的主体和核心，内部由释放器、均布器、污水管、出水管、污泥槽、刮泥板系统等组成。释放器置于气浮机中央位置，是生产微气泡的关键部件。溶气罐来的溶液气水在这里与废水充分混合，突然释放，产生剧烈搅动和涡流，形成直径约为20－80um的微气泡，从而黏附于水中的絮凝体上升，清水彻底分离出来。均布器呈锥形结构，连接于释放器上，主要作用是将分离出来的清水和污泥均布散布于罐体中。出水管均布于罐体下部，并通过一根直立主管连接到罐的上部溢出，溢出口设有水位调节手柄，便于调节罐内水位。污泥管安装于罐体底部，用于排出沉积于罐底的沉积物，罐体上部设有污泥槽，槽上有刮板，刮板不断转动，连续将上浮的污泥刮到污泥槽内，自流至污泥池里。

2、溶气系统：

溶气系统主要有溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现和空气的充分接触，加速空气溶解。它是一个密闭耐压钢罐，内部设计有挡板、隔套，可以加速空气和水体的扩散、传质过程，提高溶气效率。

3、药剂罐：

用于溶解存储药液，其中两个为溶解罐，带有搅拌装置，另外两个为药剂储存罐，体积随处理能力大小而配套

滁州立式溶气气浮机专业生产

 溶气气浮机是利用清水或部分处理后的回流水，经微气泡发生器将空气吸入混合，形成溶气水，在气浮池内减压释放，溶入水中的空气以20-30μm气泡形成析出，具有很高的表面积和吸附能力，对不同浓度污水的悬浮物均可较好的去除，处理后部分清水（设计指标为20-40％，通常可采用30％），经气浮循环工作泵，加压进水溶气罐中与空气进行混合，空气溶解到水中，这时的溶气效率达到80％以上。溶解在水中的空气从水中释放出来，形成粒径为20-50μm的微气泡，微气泡同污水中的悬浮物结合，使悬浮物在污水中的比重变小，直至浮上水体表面；形成大量浮渣，再由气浮池上安装的链式刮沫机，把浮渣清除，达到处理效果。

滁州立式溶气气浮机专业生产

 █ 功能特点

1．溶气泵边吸水边吸气，泵内加压混合、气液溶解效率高、细微气泡≤30um。

2．溶气泵可取代循环泵、空压机、溶气罐、射流器及释放头等组成的复杂系统。

3．低压运行，溶气效率高达99％，释放率高达99％。

4．微气泡与悬浮颗粒的高效吸附，提高了SS的去除效果。

5．溶气水溶解效率80-100％，比传统溶气气浮效率高3倍。

6．压力-容量曲线平坦，容易实现自动控制，易操作易维护、噪音低。

7. 能有效去除污水中油脂、胶状物和悬浮颗粒及纤维，降低污水中COD,BOD,SS等排污负荷，同时可明显改变水质颜色。

二、适用范围

气浮机主要用于固—液或液—液分离。通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的固体或液体微粒上，造成整体密度小于水的状态，并依靠浮力使其上升至水面，从而达到固—液或液—液分离的目的。

 在水处理领域气浮机应用于以下方面

1、分离地表水中细小悬浮物，藻类等微聚体。

2、回收工业废水中有用物质，如造纸废水中纸浆等。

3、代替二沉池分离和浓缩水中污泥。

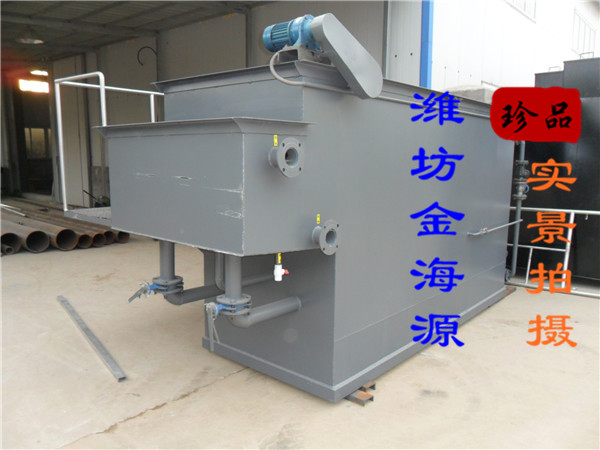

平流式溶气气浮机是污水处理行业常用的一种固液分离设备，能够有效的去除污水中的悬浮物、油脂、胶类物质，是污水前期处理的主要设备。

一、结构特点：设备主体为长方形钢制结构。主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成。

1.溶气罐产生气泡细小，粒径为20-40um，粘附絮凝物牢固，能够达到良好的气浮效果；

2.絮凝剂使用量少，成本降低；

3.操作规程易于掌握，水质水量易于控制，管理简单。

4.设有反冲洗系统，释放器不易堵塞。
