二氧化氯发生器是一种现场生产发生ClO2的设备， 从发生原理上可分为两大类： 电解法和化学法。

潍坊-金海源品牌最值得信赖，公司成立于2012年，注册资金200万元，我公司专业致力于二氧化氯发生器产品的研制、开发、制造和销售。目前金海源系列二氧化氯发生器持有国家卫生部批件，国卫通[2013]4号并通过ISO9001国际质量管理体系认证(No:08911Q22070R0V)，拥有省卫生厅颁发的“消毒产品生产企业卫生许可证”（鲁卫消证字（2012）第0062号）、一般纳税人资格证书、山东省企业产品执行标准登记证书(证书号：370700-2650)并获得国家多项专利。产品拥有低温反应、高温反应、半自动化控制及全自动化控制三大系列 三十余个规格产品，产品具有规格齐全，产物纯净、转化率高、操作方便，自动化程度高的特点。

潍坊金海源水处理设备有限公司专业致力于二氧化氯发生器、地埋式一体化污水处理设备、医院污水处理设备、全自动加药装置的研发与销售，欢迎各界朋友来电垂询。

海城LR-100二氧化氯发生器
电解法是以nacl2或氯化钠为原料，采用隔膜电解技术制取ClO2,所用的电解液是食盐溶液。电解过程中，在阴极制得烧碱溶液和氢气，阳极获得ClO2、氯气、过氧化氢及臭氧的混合物。
电解： NaCl+H2O→NaOH+Cl2O2+Cl2+H2O2+O3
电解法二氧化氯发生器我们以潍坊金海源环保有限公司的JHY-1000电解法二氧化氯发生器进行简单介绍。
该发生器由高效混合消毒剂发生器由电解槽、直流电源、盐溶解槽、阀门、水射器、仪表及配套UPVC管道等部分组成。
该产品的规格型号：
发生量 1000g/h 耗盐量 1.6 g/g气
功率 12KW 电源电压 380KW
电解电流 ≤1000A 电解电压 24V
设备尺寸 1200mm×1300mm×1300mm
电控柜尺寸1000mm×550mm×2000mm
进水口径 DN32 出药管口径DN40
采用双向电极，以隔膜电解法电解工业盐的水溶液，在阳极室产生ClO2、Cl2、O3 及H2O2等强氧化剂混合气体，通过吸收管路投入待处理的水中，实现消毒杀菌和氧化处理的目的。

海城LR-100二氧化氯发生器

电解法二氧化氯发生器安装调试

1、设备使用的基本环境条件
1、环境温度：0℃～50℃
2、水温：0℃～35℃
3、水压：0.15MPa～0.45MPa
4、投药口压力小于：0.05MPa
5、设备间内具有排水设施且通风良好
2、设备结构
设备主要由主机和电解电源两大部分组成，主机结构见主机结构图电解电源结构见【高频开关整流电解电源使用说明】。
3、开机前的准备
（一） 检查
1、检查设备放置是否稳固。
2、参照《安装说明》检查设备的管路、电器安装﹑连接是否正确、可靠。
3、将所有阀门关闭。
（二） 注入盐水
1、由盐箱上的加盐口（19）注入饱和食盐水（浓度约25%）至盐箱液位计（16）的上位线。
2、由阴极箱上的排氢口（15）注入饱和食盐水至阴极箱液位计（7）的上位线 。
3、将电解电源的电流调节旋钮逆时针旋到底后，开电源开关，电解电源通电，使饱和食盐水由盐箱注入阳极箱,此时盐箱液位下降3厘米左右。
4、数分钟后，再向盐箱注入饱和食盐水至盐箱液位计（16）的上位线，同时再由加盐口（19）加入10kg左右的固体食盐，然后旋紧加盐盖。
5、用小容器向进气装置（18）内注入清水至上位线。
（三） 调整水射器
1、 开总进水阀（1），几秒钟后进气装置（18）有气泡产生，说明水射器开始工作。
2、 调节水射器调节阀（13），使进气装置（18）内的气泡最多，说明水射器的工作状最佳。

4、通电运行
调节电解电源的电流调节旋钮，使输出电流达到需要值。（如果电流达不到需要值，就将旋钮顺时针旋到底，待工作一段时间后，电流将自动上升至额定值，然后再调节电流调节旋钮，使输出电流达到需要值）。

  1. 产品特点、主要用途及使用范围

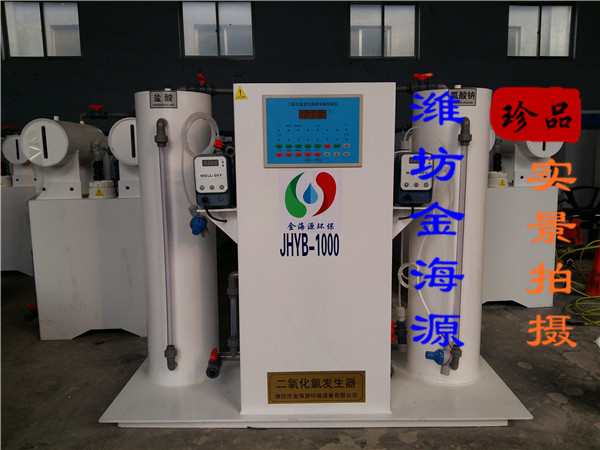

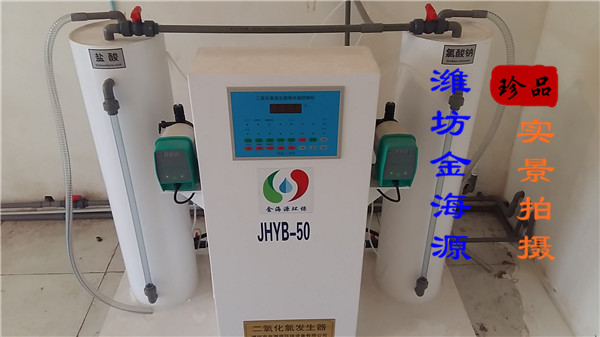

二氧化氯发生器是潍坊金海源环保设备有限公司研究生产的高新技产品,该产品采用化学法工艺,以氯酸钠和盐酸为原料制备二氧化氯和LV气的混合消毒液,可广泛用于饮用水、游泳池、医院污水的消毒；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或去除还原性污染成分。

2. 规格型号的组成及代表意义

发生器的规格按设备的每小时有效氯产量(g/h)来划分,例如：JHY-500 g/h指产品额定每小时最大的有效氯产量为500克。

3. 使用环境及工作条件
设置场所：室内(通风良好)
配用水源：管径和相应水射器配套；水压：0.2～0.3MPa
配用电源：AC 220V 380V 50HZ
二、 结构特征及工作原理
(一) 总体结构及工作原理
总体结构：发生器由供料系统、反应系统、控制系统和安全系统构成：发生器外壳为PVC材料。
工作原理：由计量泵将氯酸钠水溶液与盐酸溶液输入到反应器中,在一定温度和负压下进行充分反应,产出以二氧化氯为主、LV气为辅的消毒气体,经水射器吸收与水充分混合后形成消毒液后,通入被消毒水中。

(二) 主要部件功能及工作原理
(1) 水射器：水射器是根据射流原理而设计的一种抽气元件,当动力水经过水射器时,其内部产生负压,外部气体在压差作用下被子吸入水射器,从而实现吸气。被吸入的二氧化氯消毒气体在此与水混合,形成消毒液,另外,水射器还用于原料罐进料。
(2) 计量泵：输送原料及调节流量。
(3) 反映器曝气口〔进气口〕：设备运行时的空气通道,安装时,可连接管道并通到室外,并保持与大气相通。
(4) 电接点压力表：电接点压力表是保护设备安全运行的装置之一,其工作原理是：当水射器前端水压低于设定值时,该表控制计量泵停止进料。
(5) 原料液位传感器：原料液位传感器也是保护设备安全运行的装置之一,它安装于两个原料罐底部,当任何一种原料用完时,计量泵将停止进料。
(6) 温度控制器：温度控制器是系统加热控制机构,它保证了氯酸钠和盐酸的最佳化学反应温度。
(7) 控制器：控制器是二氧化氯发生器的控制核心,它完成了系统的整个自动控制。
三、 设备运行条件
1. 电源：AC220V 50HZ
2. 加药方式为连续或间断加药,根据季节和水质不同,加药时间、次数不等。
3. 加药动力水为工业水或自来水。
4. 使用的化学药品质量
盐酸：应符合GB320-93《工业用合成盐酸》中一级品标准,浓度为30%的液体。
氯酸钠：工业氯酸钠纯度99%的固体或浓度为30%的液体。
四、 设备制造特点
1. 二氧化氯发生器是自动控制运行的真空投加系统,操作安全可靠。
2. 发生系统氯酸钠转换率在85%以上。
3. 控制系统采用微电脑控制,可实现自动恒温控制,缺料、欠压、保护功能。
4. 设备布置工艺合理,管路、管件、阀门等配件布置美观大方,单元为所有部件在本公司装配固定好,确保在运输过程中不遗失、损坏。
5. 框架内所有结构、材质,都能满足当地环境的防腐要求,并在此基础上选用优质产品。
