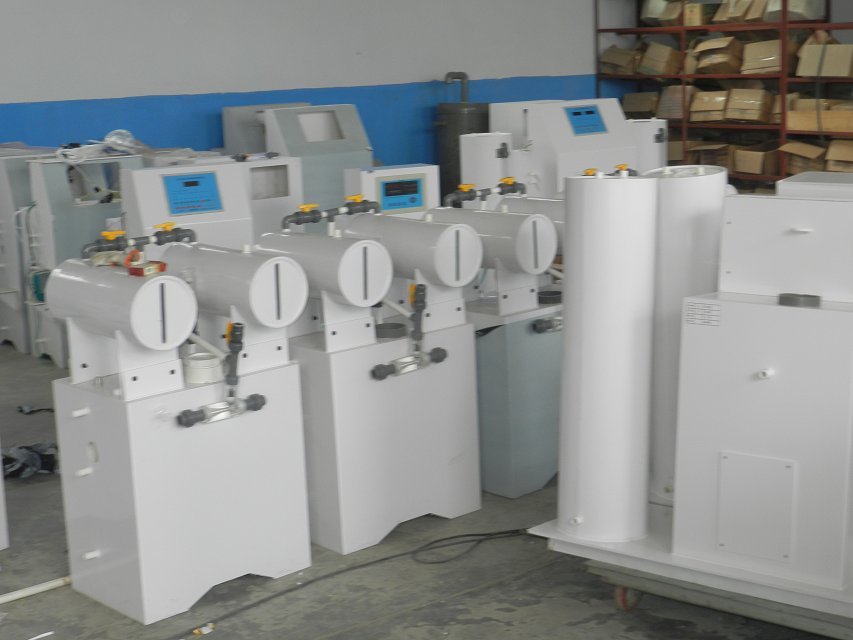

山西地区小型诊所污水处理设备生产厂家半自动二氧化氯发生器结构特征及工作原理

1、总体结构及工作原理

总体结构：发生器由供料系统、反应系统、吸收系统、控制系统、安全系统构成；发生器外壳为PVC材料。

工作原理：由两个滴定阀将氯酸钠溶液与盐酸溶液按一定比例输入到反应器中，在一定温度和负压条件下进行充分反应，产出复合二氧化氯的气体，经水射器吸收与水充分混合形成消毒液后，通入被消毒水中.

2、主要部件功能及工作原理

（1）水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。被吸入的二氧化氯气体在此与水混合，形成消毒液。另外，水射器还用于原料罐吸料。

（2）滴定阀：通过手动输送原料及调节流量。

（3）进气口：设备运行时的空气通道，安装时，应将连接管道通到室外，并保持与大气相通。注意防止异物进入堵塞进气口。

（4）安全阀：安全阀为设备操作运行不当时特定泄压途径。安全阀打开后，将防护盖打开，把安全塞重新塞紧即可。

（5）电接点压力表：电接点压力表是保护设备安全运行的部件之一，其工作原理是：当水射器前端水压低于设定值，水射器不能正常工作时，该表控制计量泵停止进料，以确保设备安全运行。

山西地区小型诊所污水处理设备生产厂家设备安装

(一)安装条件

1.设备应安装在室内，避免阳光直射，设备工作环境温度要求10℃以上。

2.因二氧化氯具有强氧化性，因此在选择设备安装位置时应避免同其它电器设备置于同一房间，应单独设立设备间。

3.设备间地面应铺设水泥地面，并设有冲洗用水源和排水下水道。

4.应在设备间墙壁下部安装排风扇，保持通风良好。

5.设备间应配备压力水源，供水压力0.2MPa～0.4Mpa。

6.设备间应有必要的照明设施及与设备装机容量相应的电源。

(二)安装程序及注意事项

安装程序

（1）确定消毒剂投加点和水射器、设备安装位置；

（2）安装水射器，并将管道连接到投加点；

（3）将设备摆放到适当位置，把水射器吸入口同设备出气口连接；

（4）安装设备其他部件，并检查各接口是否漏气。安装注意事项

(1)设备的安装:

设备安装位置一般应选择离自来水源近，且操作比较方便的位置。安装时应注意留出一定的检修空间，以方便维护。对于出厂时已装好的部件，开箱后应重新检查，对于松动的部件要重新紧固。将抽料软管同原料罐进行连接。水射器同设备出气口的连接用硬PVC管连接。发生器进气管，应接到室外通风处，一定要保持空气畅通。入口应加防护措施。

(2)水射器的安装

水射器一般应固定在设备后面的墙壁上，位置、高度应与发生器错开，以便于检修与操作。水射器可水平安装或垂直安装。水射器前后应安装活节，以便于拆卸清洗。水射器前要装一个电接点压力表和调节阀门。注意：电接点压力表应安装在水射器的前端。

(3)投加管道的安装

投加管道应使用PVC给水管，管径应按水射器的使用要求配备，特殊情况需现场确定。

山西地区小型诊所污水处理设备生产厂家

卫生部颁发的二氧化氯发生器许可批件

4）、发生器的反应系统应设置安全防爆装置。

5）、各管道应无泄漏现象。

6）、原料液输送应有连动装置。

7）、发生器运行时所用原料盐酸、氯酸钠应符合相应国家标准的规定。
