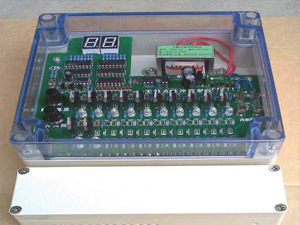

JMK系列无触点脉冲控制仪详细介绍

一、JMK脉冲控制仪产品概述：

JMK型无触点集成脉冲控制仪，JMK脉冲控制仪，电磁脉冲阀控制仪，脉冲电脑控制仪系列产品，是专门为脉冲袋式除尘器而设计，该系列产品是紧跟现代电子科学的迅猛开展，采用了当前较进步前辈的数字集成电路，经过长时间从事袋式除尘节制系统的理场设计及主动化产品的开拓制造经历，众家同类产品所长而全新设计推出的一种新型产品。该系列产品具有小型化、多功用、低功耗、高集成度、强抗搅扰、经久耐用、操作维护简略等诸方面的长处。大大满足了各类脉冲袋式除尘器主机的配套运用。当前该系列产品分为JMK-10、JMK-20、JMK-60三种规格，悉数彩用工程专用全密封塑料防尘机箱，外形美观，操作运用便利。

二、技术性能

    脉冲间隔：1秒—30秒    电源电压：220V，50HZ

    脉冲宽度：0.05秒—0.2秒 重量：3KG

    使用温度：-20℃—+45℃  外型尺寸：10*20*30cm

    电源消耗：≤40KW

三、工作原理

    该仪器由直流电流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。

    NE555输出可调的脉冲计数信号和门控信号。计数电路驿码和十个门的输出全部由一块MOS数字集成电路块担任。计数输入加有自动清“0”延迟计数，开启电源后，计数从“0”依次输出循环计数。脉冲信号输入到门控电路，去控制门输出的导通时间，同时也控制可控硅的导通时间。

220V交流经降压半波整流后，给可控硅和数码管提供脉冲输出和显示电压。可控硅输出的脉冲电流启动电磁阀去控制除尘设备工作。
