一、燃煤蒸汽锅炉的原理：

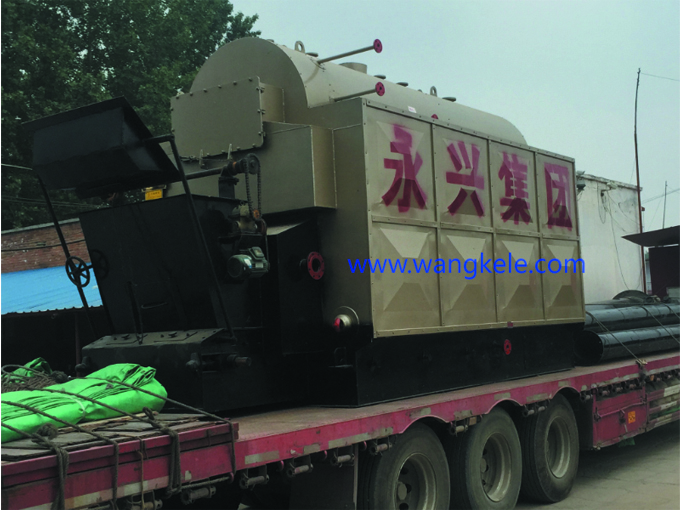

燃煤蒸汽锅炉为单锅筒纵置式水火管锅壳锅炉。燃烧设备为活动炉排。炉膛左右两侧水冷壁为辐射受热面，两翼烟道及锅筒内螺纹烟管为对流受热面。前后炉墙和两侧水冷壁外面采用耐火砖砌筑而成。 该锅炉采用拱型管板、螺纹烟管等技术，解决了锅壳式锅炉的管板裂纹，锅筒下部鼓包、热效率低、煤质适应性差等问题。 燃烧过程： 燃料进入炉膛在炉排上燃烧，生产的烟气沿锅筒底部经有中间隔墙上的出烟口进入两翼对流管束，通过前烟箱进入螺纹烟管，经过除尘器，由引风机抽引通过烟囱排入大气。该炉不但可以燃二类烟煤，同进可以燃用木柴（木糠）、木质工业废料，环保效益好；该系列产品是中、小型用汽单位进行锅炉选型的首选；该锅炉为整装出厂。鼓风机、引风机、除尘器、电控台、水泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。按出厂技术文件清单提供随机技术文件两份。

手烧燃煤蒸汽锅炉的运行示意图：

二、燃煤蒸汽锅炉的技术特点：

1.蒸汽锅炉为卧式快装水火管锅炉、工质自然循环。
该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束。
本产品出厂时由五大部分组成：锅炉主体、烟风道、除尘器、管路系统。其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可保证产品安装质量。
2 .设计性能先进：
该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。左右集箱采用无缝钢管制成。
3.锅炉炉拱采用耐火混凝土捣制而成。后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。锅炉前墙、后墙采用通用耐火砖。
4.炉排配风合理，燃烧室较大，煤种适用性强。适应各类烟煤或无烟煤、混合煤。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。
5.水循环简单，受压部件结构合理，在保证水质的情下，完全可以安全运行。
6.燃烧设备为快装炉排，燃烧设备在厂内制造安装完毕，运输至工地后直接安装在地基上即可。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的先进性。

三、燃煤蒸汽锅炉的技术参数：
