一、蒸汽锅炉冷凝水回用的必要性和经济性

蒸汽锅炉用水量非常大，而且水质要求极高，其品质接近纯水，如果大部分凝结水能够得到回用，将会产生巨大的经济效益和环保效益。在常压锅炉中，凝结回水的温度都在40℃以上,  而中压锅炉回水温度达到100℃以上，回用的水和能源价值相当高，至少在30-50元/T。在目前能源紧张且价格飞涨的环境下尤为必要，同时响应了国家关于节能减排保护环境的号召。

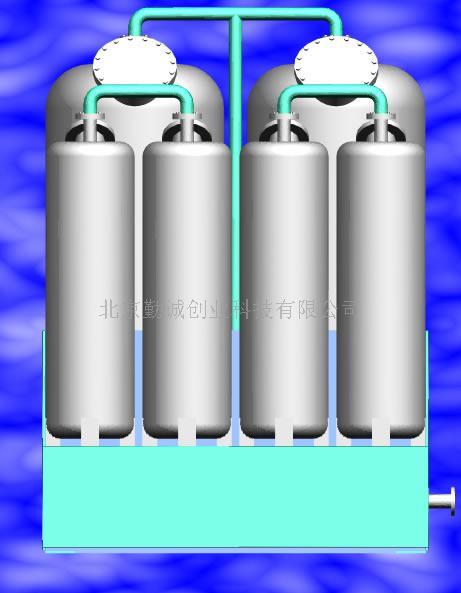

二、过滤器效果图

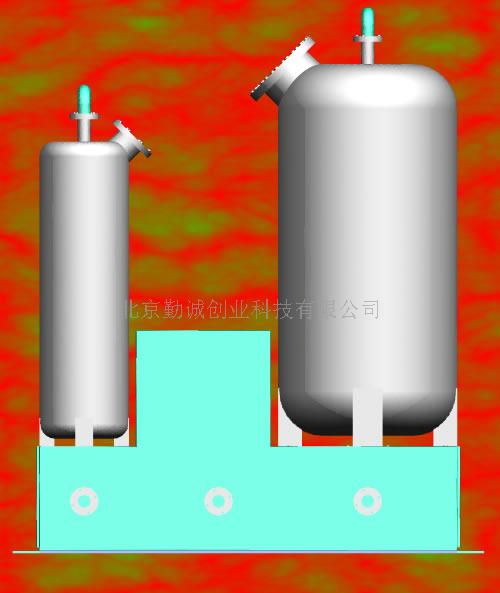

QC-JZ/-10

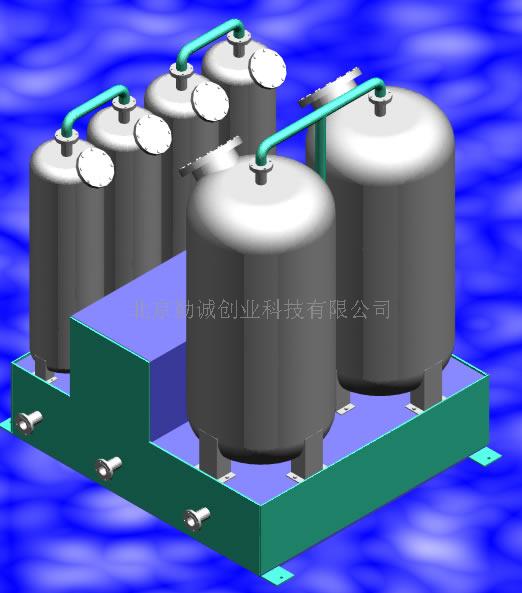

QC-JZ/T-30
三、系统设备配置
1.  控制系统：西门子PLC控制器，耐高温电（气）动阀、电磁阀、电机及其他电气元件，
2.  过滤系统：不锈钢管体，不锈钢管道与法兰，不锈钢曝气装置，专用耐高温滤料。
3.  反冲系统：由气源分配器、空压机、气路管件组成。

四．技术参数：
1.适用条件：进水铁含量≤10mg/L（适应铁含量动态变化范围宽）；
2.出水标准：铁含量≤0.05mg/L，浊度≤1度，电导率不增加；
3.设计流量：  2~50  吨/小时（可以多机并联运行）；
4.工作压力：  0.1~1.0Mpa（也可以常压过滤）；
5.工作温度：不大于125℃.
五、本设备特点：
1．撬式设计，结构紧凑，故障率低，热量损失小；安装极为方便。
2．带温带压运行，务须降温、降压、无需另设蓄水装置，节水、节电，真正做到节能降耗。
3．采用气水混合脉冲反冲技术，1—3个星期反冲洗一次，反洗后可完全恢复到初始工作状态。
4．设备采用西门子PLC全自动控制方式，设有手动强制反洗开关。可拓展通讯接口，便于远程控制。

七、设备选型：

冷凝水过滤器产品规格表

序号    型  号    流量
（m3/h）    罐体尺寸
直径×高（m）    过滤
材料    反冲
周期
（天）    反冲
能耗
（度电）
1    QC-JZ/T-05    5    Φ1.0×3.2    复合滤料
    7~21
    1
2    QC-JZ/T-10    10    Φ1.2×3.2            1
3    QC-JZ/T-15    15    Φ1.5×3.6            2
4    QC-JZ/T-20    20    Φ1.8×3.6            3
5    QC-JZ/T-25    25    Φ2.0×3.8            3
6    QC-JZ/T-30    30    Φ2.4×4.2            5
7    QC-JZ/T-50    50    Φ2.8×4.6            8

用户在选择过滤设备型号时以冷凝水实际回水流量作为基础参考数据，锅炉产生蒸汽量可以作为参考值。大致的型号是按5吨作为一个过滤设计等级。具体到每个实际方案时，我们会结合现场条件，尽可能利用现场的已有的设施和条件为用户节省投资。
八、系统流程图



设备运行时的几点说明：
1.  无须人工操作，自动稳定运行，PLC控制，可跟已有的中控进行连接，实时监控。
2.  系统运行时视情况每1～3个星期反洗一次，每次30分钟。
3.  反洗水可使用系统过滤的原水（建议使用软化水），用水量小，仅为过滤总水量的0.1%左右。
4.三年后视情况添加滤料。
