隧道电伴热系统（公路 / 铁路隧道通用，山西山区隧道主流防冻方案）

一、系统作用

二、四大组成单元

1. 发热单元（核心）

（1）自限温屏蔽电伴热带（最常用）

• 适用：隧道消防支管、消火栓立管、洞内管道防冻
• 特点：PTC 特性，温度升高自动降功率；允许交叉重叠；220V；阻燃屏蔽型，抗隧道潮湿、尾气腐蚀；无需担心局部过热。
• 常用功率：15W/m、25W/m

洞口极寒区域优先选加强型屏蔽自限温伴热带。

（2）恒功率发热电缆

• 适用：长距离主干消防管道、排水沟、隧道洞口路面融雪
• 特点：功率恒定，长距离敷设无衰减；严禁交叉重叠；需要温控严格限制温度。

（3）MI 矿物绝缘（铠装）加热电缆

• 适用：高海拔、防爆隧道、极端低温（-40℃以下）项目，寿命可达 25～30 年，造价高。

配套配件

2. 保温防护单元（五层标准结构，山西隧道通用）

1. 伴热带紧贴管壁，铝箔胶带全覆盖（增强导热）
2. B1 级阻燃橡塑保温层：洞内主管 50mm，洞口风口段加厚至 60mm
3. 防水防潮卷材（阻断隧道渗水、潮气，防止保温受潮失效）
4. 镀锌捆扎带固定
5. 0.5mm 铝合金外护板（防撞、防机械损伤）

3. 配电保护单元

• 独立供电回路，不与风机、照明共用回路
• 配置：断路器 +30mA 快速型漏电保护器、过载 / 短路保护、等电位接地
• 箱体：户外不锈钢 / 喷塑控制柜，IP65 防护，设置于隧道机电洞。

4. 智能温控监控单元

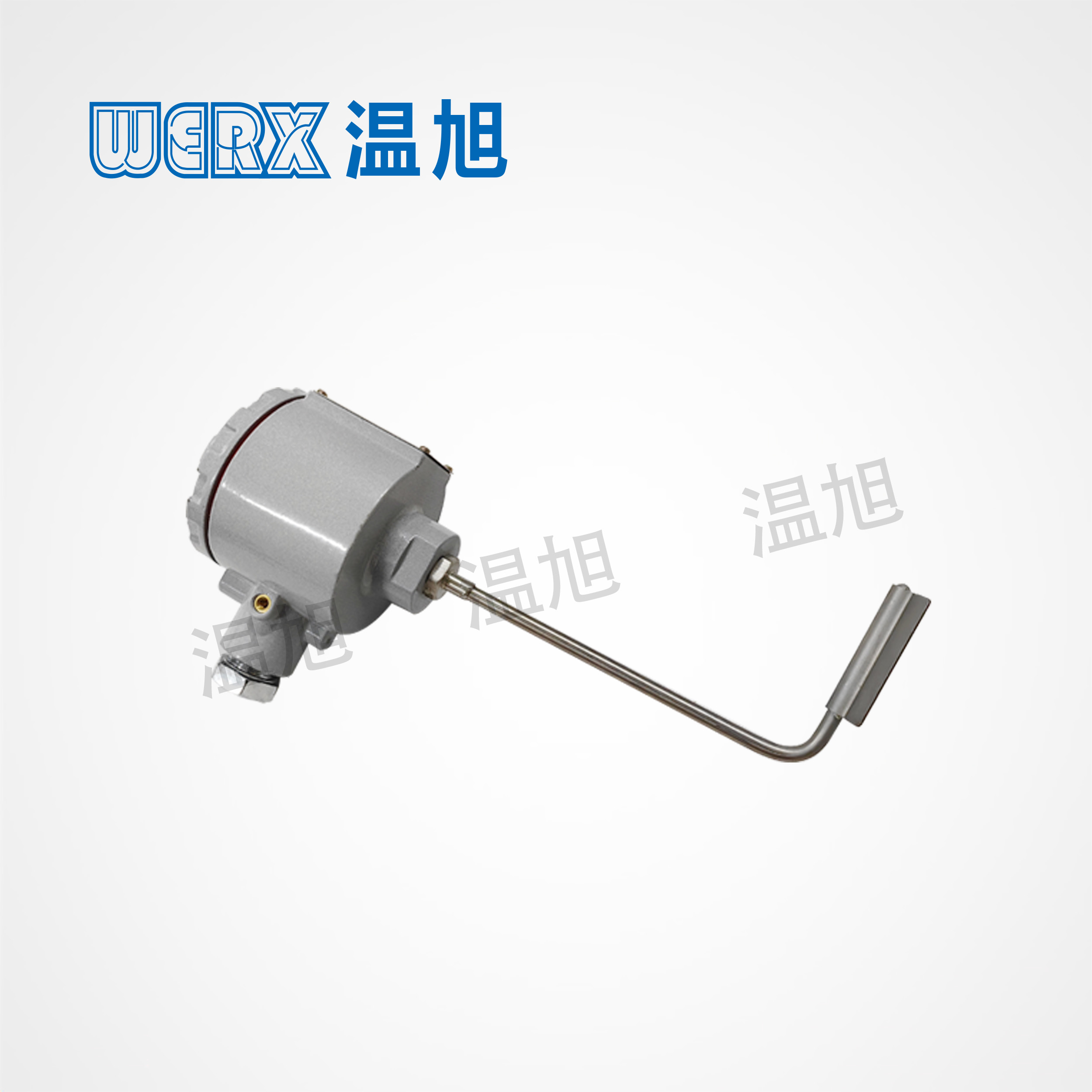

• PT100 铂电阻温度传感器：紧贴管道外壁，采集管壁温度；洞口增设环境温度传感器
• 智能 PID 温控器：设定防冻阈值（常规低于 5℃启动，高于 8℃停机，可调整回差避免频繁启停）
• 扩展功能：RS485 Modbus 通讯，接入隧道综合监控平台 / 有人云组态；远程监测、故障声光报警、断线检测、历史数据存储。

三、隧道典型应用场景

1. 消防给水主管、消火栓支管（需求量最大）
2. 隧道洞口消防外露管线、阀门、水泵接合器
3. 隧道纵向排水沟、边沟、天沟融冰，防止积水结冰漫溢路面
4. 洞口截水沟、落水管融雪防冻
5. 部分项目：洞口车行道路面融雪发热电缆

重点：隧道洞口 200～500m 范围是冻害高发区，必须重点加强伴热配置；隧道中部恒温段可酌情简化。

四、敷设施工要点

1. 管道试压、防腐完成后再施工伴热带；清理管壁铁锈、油污
2. 直管沿管道侧下方 45° 平铺；阀门、三通、弯头位置增加伴热带长度
3. 固定间距 250～300mm；弯曲半径≥伴热带外径 6 倍，严禁硬折
4. 自限温可轻度交叉；恒功率电缆禁止重叠敷设
5. 所有接线盒进线口朝下，做好防水密封；尾端使用专用热缩密封帽
6. 保温施工前后、通电前，两次测量绝缘电阻（≥20MΩ）

五、控制策略（工程常规设置）

• 防冻模式：管道温度 ≤5℃ 启动；≥8℃停止
• 洞口融雪场景：可采用温度 + 结冰传感器双条件联动（温度＜0℃且探测结冰启动）
• 分区控制：洞口区段独立回路，和洞内管道分开调控，节能降耗

六、关键执行规范

1. GB 50974《消防给水及消火栓系统技术规范》
2. GB/T 5959.10《电热装置安全 电阻伴热系统》
3. GB 51348《民用建筑电气设计标准》
4. 《寒冷地区公路隧道防冻技术指南》

七、系统优势对比传统防冻方案
