【材料参数】

上、下弦钢筋：采用三级热轧盘螺钢筋HRB400级、或冷轧带肋钢筋CRB550级;

腹杆钢筋: 采用冷轧光圆钢筋;

底模板: 根据用途不同, 采用0.5mm厚度以上的镀锌板，常用厚度为 0.4-0.5mm，双面镀锌量 120g/m2

【产品特点】

·超强焊点承载力

·有效增强板边强度，运输和施工边缘不易曲变形

·保证产品边缘平直，底模扣接更容易

·提高底模搭接密度，有效防止漏浆

·提高施工质量，保障客户利益

·钢筋桁架腹杆钢筋的焊接点承载力约为普通楼承板承载力的1.5倍

·特别的折边设计

【桁架楼承板较常用楼承板优点】：

1.能轻松地完成双向板施工及使用，而普通的压型板下边垂直于肋方向钢筋无法固定。

2.在钢结构吊装法施工中，梁间距3米以上，普通的压型板基本上就要加设临时支撑；

钢筋桁架模板经简单处理，大无支撑间距可达5米以上。

3.钢筋桁架模板铺设时临时固定简便，加少了风对施工的影响。

4.钢筋桁架模板钢筋基本上都经处理，提高了钢筋利用率。

5.在桁架模板上临时开洞，基本无需加固，而且机电线、管加设方便。

【应用范围】

目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、

各种不规则楼面、混凝土结构、高速铁路等结构和建筑领域。

【钢筋桁架楼承板的板型：】

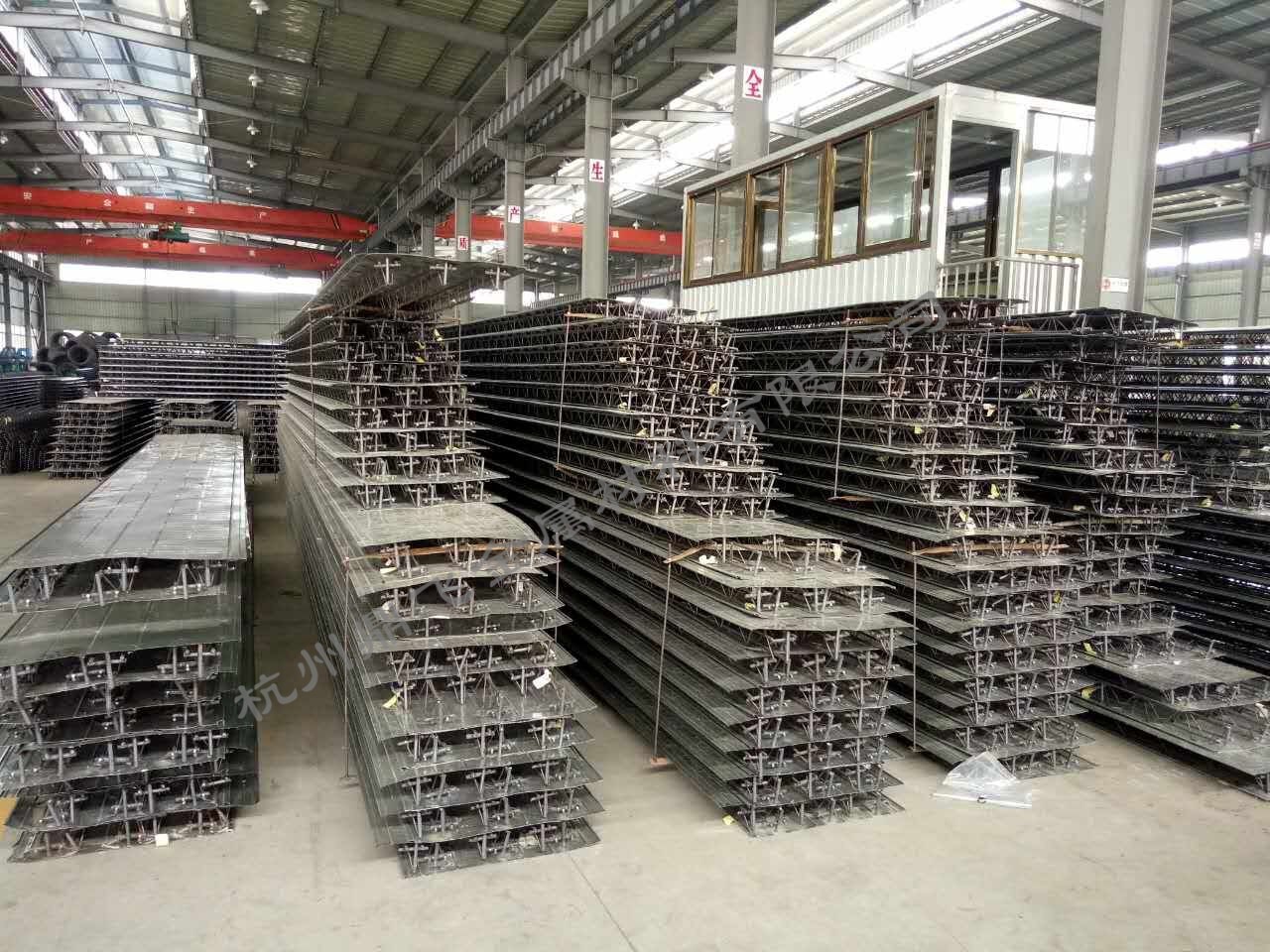

钢筋桁架楼承板属于钢结构配套楼承板，与普通的非组合压型钢板及组合压型钢板的板型有较大区别，是将混凝土楼板中的受力钢筋在工厂中加工成钢届架，然后再与压型钢板电阻点焊为一体的楼承板产品。

钢筋桁架楼承板采用高频电阻点焊组合，形成结构稳定的三角桁架，底部压型钢板板肋明显减小，只有2毫米，几乎等于平板。

常用的型号有：TD2-70 TD2-90 TD2-120 TD3-90 TD3-70

TD4-80 TD4-100 TD5-90 TD5-100 TD6-90 TD6-120 TD7-80 TD7-100 TD7-150等等。

【钢筋桁架楼承板的组成】：

钢筋桁架楼承板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。

钢筋桁架

----提供楼板施工阶段的刚度

----代替楼板使用阶段的受力钢筋

----钢筋直径可调，桁架高度可调

压型钢板

----作为楼板施工阶段的模板

----在楼板使用阶段不参与受力，属非组合楼板类型

----厚度为0.5mm板型利用率

欢迎客户前来参观订购，厂家可根据客户的实际工程需要，参考选定型号。

网上报价为参考价格，实际价格请与客服联系。

但从总体比较来看，钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：

1.现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。

2.临时支撑，钢筋桁架板大无支撑板跨可以设到4.8米左右，普通楼承板大也就3米左右，需要大量临时支撑。

3.施工时，钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大降低。

4.工期提前，提前赢取经济效益

5.无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。

所以对总包和业主来讲，总体对比成本和整体经济效益更科学，符合实际。

【钢筋桁架楼承板价格：】

钢筋桁架楼承板是由钢届架和镀锌底板组合而成，其中钢届架是由上弦钢筋、下弦钢筋及腹杆组成。

所以钢届架楼承板的价格是基于钢筋和镀锌板的价格波动而不停变化的。

楼承板

铝镁锰楼承板是一种以铝为基材，添加镁、锰等合金元素经专业轧制、压型制成的新型建筑楼面板材，主要用于建筑屋面、楼面结构的承重与围护，凭借科学的合金配比和精准的压型工艺，兼具承重、防水、防腐等多重功能，是现代建筑中轻量化、高性能的核心围护与承重材料之一，广泛应用于各类中高端建筑工程中。其核心优势在于平衡了轻质特性与结构强度，同时具备优异的耐候性和可加工性，符合绿色建筑可持续发展的需求。

铝镁锰楼承板根据结构形式可分为开口式、闭口式、燕尾式三类，均以铝镁锰合金为基材，兼具轻质高强、耐腐耐用的核心优势，适配不同建筑承重与施工需求，广泛应用于各类建筑工程。

开口式铝镁锰楼承板版型简洁，波峰外露，加工安装便捷，成本较低，主要用于荷载较小、对防火隔音要求不高的场景，如低层工业厂房、临时建筑，需搭配额外防火隔音层使用。

闭口式铝镁锰楼承板波峰封闭，整体性强，承载力和抗剪力更优，防水、防火、隔音性能突出，无需额外铺设底板，适用于高层建筑、商业综合体、医院等对综合性能要求高的场所。

燕尾式铝镁锰楼承板采用燕尾形咬合结构，连接紧密，抗拔力强，兼具开口式的便捷性与闭口式的稳定性，适配中等荷载场景，如写字楼、多层厂房，性价比突出。
