防火板材切割机（高速）技术方案

设备特点

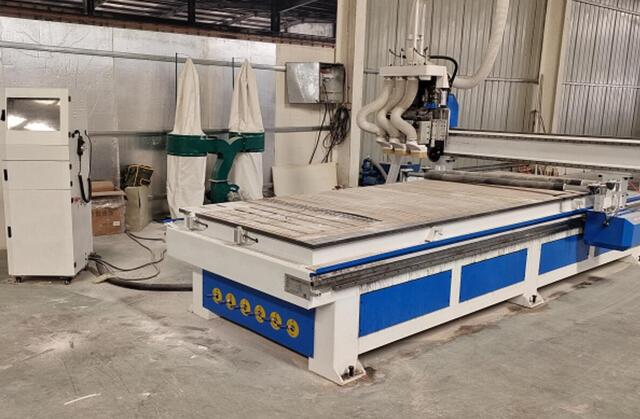

本公司生产的 1340 型复合板数控切割机，  是针对通风排烟施工中的酚醛复合板、镁晶复合 板、  岩棉彩钢复合板等复合材料制作通风管道直管、异形件开发的一款设备。

可根据需要配备 1-4 台电主轴，  可安装不同类型的刀具，  用于通风管道异形件加工过程中的 不同加工方式。

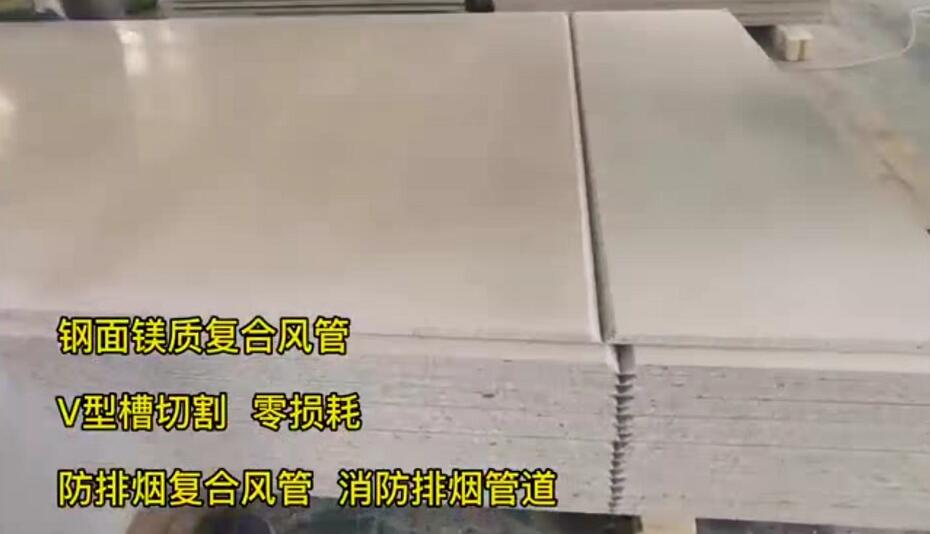

可安装 V 型推刀，用于酚醛复合板直管开 V 型槽。

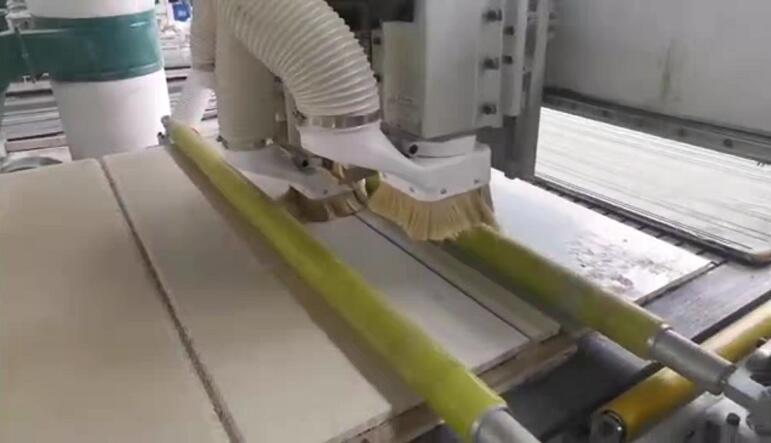

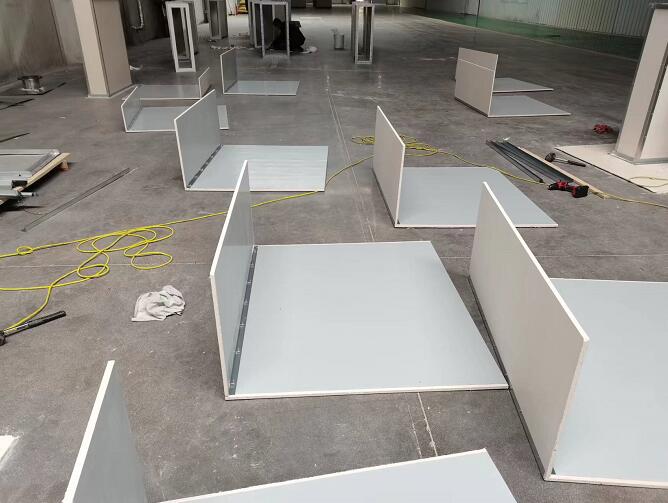

可安装轧轮，用于复合风管直管轧折方线，便于折弯。

配置深圳山龙数控系统，  具有稳定性高、操作简便等特点。办公室电脑排料、生成切割程序 后，通过 U 盘切割程序到机器上进行加工。

标配手轮控制器，可方便快捷完成刀具移动、对刀等操作。

标配真空吸附泵，利用真空吸附方式固定待加工板材。

标配双压轮压料装置，针对真空吸附效果不好的板材，进一步固定。

配置深圳研控 1.5kw 伺服电机，空行程速度可达 60-80 米/分钟。速度快、性能稳定。  Z 轴 标配刹车系统，防止停机后机头下坠。

标配轨道自动润滑系统，保证导轨、滑块使用寿命。

随机附带通风管道选图软件（提供几百种风管异形件图形）、切割程序生成软件。此外， 针对不同材质的复合风管直管制作中的不同工艺，本公司开发了一款直管切割程序生成软 件，  只需输入直管尺寸、选择加工工艺即可自动生成加工程序，  省去了画线、做刀路、生成程序 等繁琐步骤。
