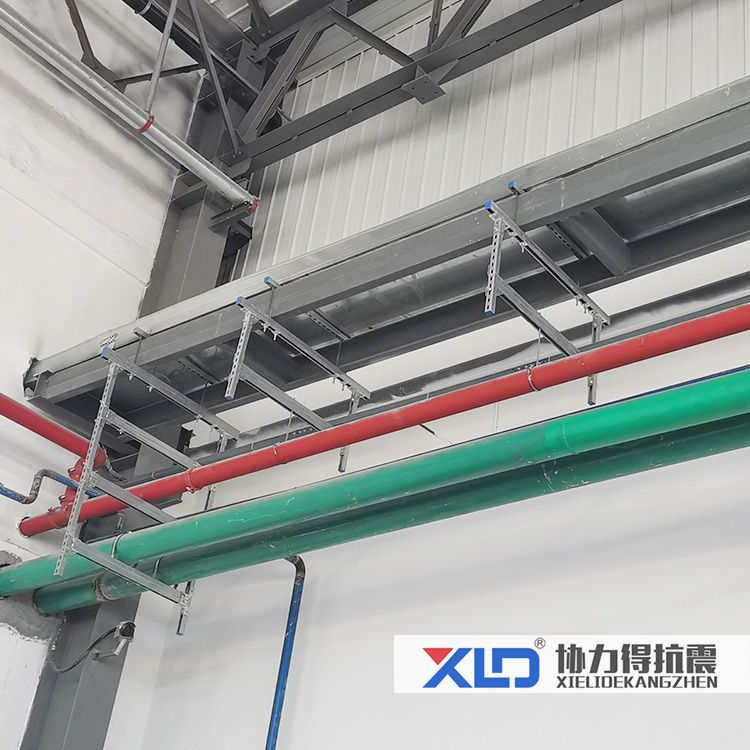

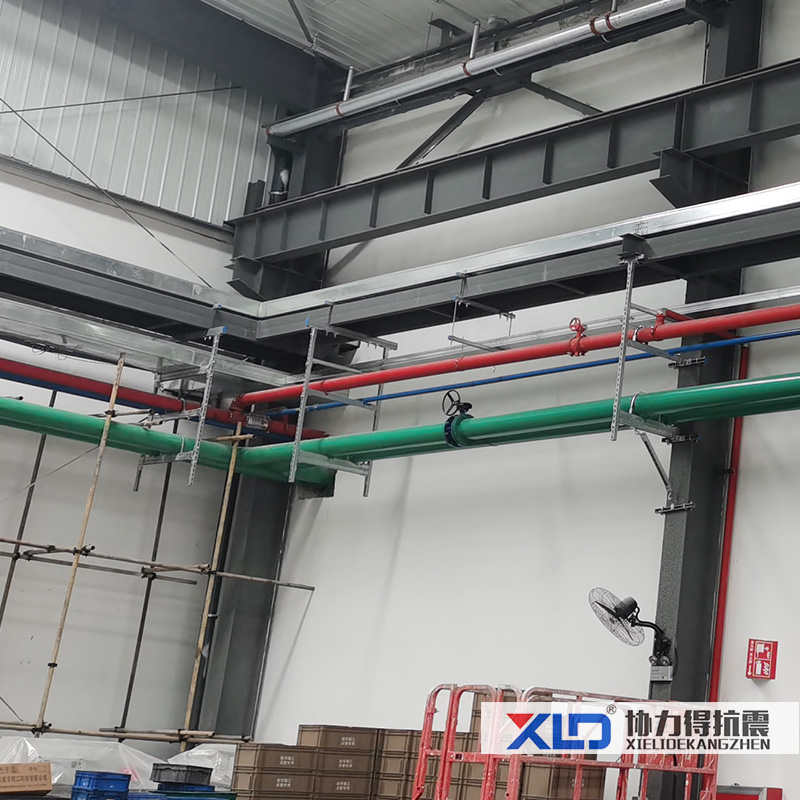

襄阳DN150多管抗震支架-组合管道抗震支吊架 -水管抗震支架安装：

一、方案依据

1、《建筑机电工程抗震设计规范》GB50981-2014

2、《建筑抗震设计规范》GB50011-2010

3.《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围

1、室内大于或等于DN65给水、排水、消防水。

2、8度、9度地区的高层建筑的给水、排水立管直线长度大于50米，直线长度大于100米管线。

三、方案要求

1、室内大于或等于DN65给水、排水、消防水抗震支撑zui大设计间距12米，纵向抗震支撑zui大设计间距24米，柔性桥架上述参数减半。

2、管道两端设置侧向抗震支撑，抗震支撑间距超过zui大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布。

我们抗震支架使用的钢材的材质：目前C型钢的原材料一般是Q235B钢卷。目前国内生产这种钢卷的生产商有很多。而国内比较有名的钢材原产公司大家也是耳熟能详，如首钢、武钢、鞍钢、唐钢、沙钢、包钢等，大的原材料生产公司，一般生产的钢材质量好，荷载性能也更佳，相对的价格略高；进口的，如韩国浦项等，但是价格更高，使用率较低。大家除了避免采购作坊式钢材公司的产品外，还要警惕非Q235B钢材的产品。

钢材的厚度：根据图集《装配式管道支吊架（含抗震支架）》18R417-2，抗震支架常用的C型钢主要有41*41*2.0及41*52*2.5等，通常简称为41C型钢和52C型钢。以41C型钢为例，标准宽度为41mm，高度为41mm, 厚度为2.0mm。而非标的产品厚度小质量差，大家可用游标卡尺等常规工具检测产品。
