1、刚性电缆桥架抗震支撑设计间距12米纵向抗震支撑设计间距24米；柔性桥架上述参数减半。2、桥架两端设置侧向抗震支撑，抗震支撑间距超过设计间距时，应在中间堆没抗震支撑。3、水平管线在转弯处0.6m范围内须设置侧向抗震或撑。4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。5、实际间距需经计算进行调整。6、节点分布需考虑管径转变和旁通等因素。7、荷载及长细比将影响节点分布。
08
04
2022
襄阳电缆桥架抗震支架厂家 桥架抗震支架间距要求 襄阳桥架抗震支架 襄阳桥架抗震支架厂家 襄阳桥架抗震支架设置
来源:[湖北协力得工程科技有限公司]
联系人：余女士
手机：13387223155
电话：0711-3423225
传真：34232-3423225
QQ：572457738
Email：572457738@qq.com
地址：湖北省襄樊市襄樊市深圳工业园苏州大道15号
品牌：湖北协力得
价格：298.00
元/套
供应地：湖北省襄樊市
产品型号：500*100 600*100 800*100
襄阳电缆桥架抗震支架厂家- 桥架抗震支架间距要求- 湖北桥架抗震支架安装：
一、方案依据
2、《建筑机电工程抗震设计规范》GB50981-2014
2、《建筑抗震设计规范》GB 50011-2010
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015
4、国家、省、市现行的其它建筑节能相关的法律、法规。
二、方案范围
1、开关柜、配电及控制柜（屏）直流屏等电气设备采取防柜（屏）内电气松动、滑动、倾倒、震脱等抗震措施。2、柜（屏）间连接的硬母线、接地线等在通过建筑物防震缝、沉降缝处，加设软连接。3、15kg及以上的电缆桥架和多管共桥架系统，内径太于等于60mm的电气配管。
三、方案要求

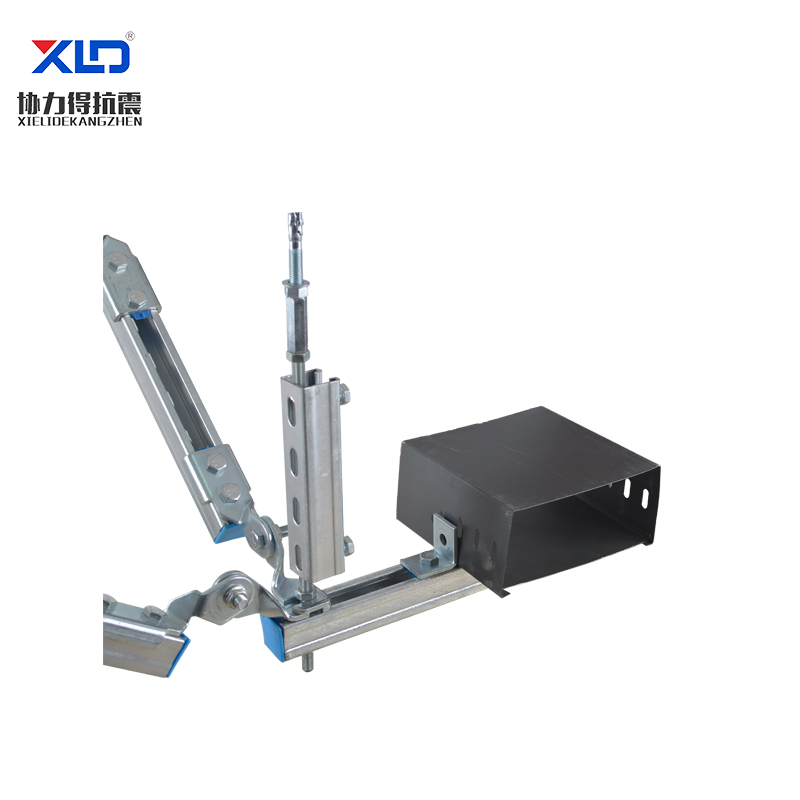

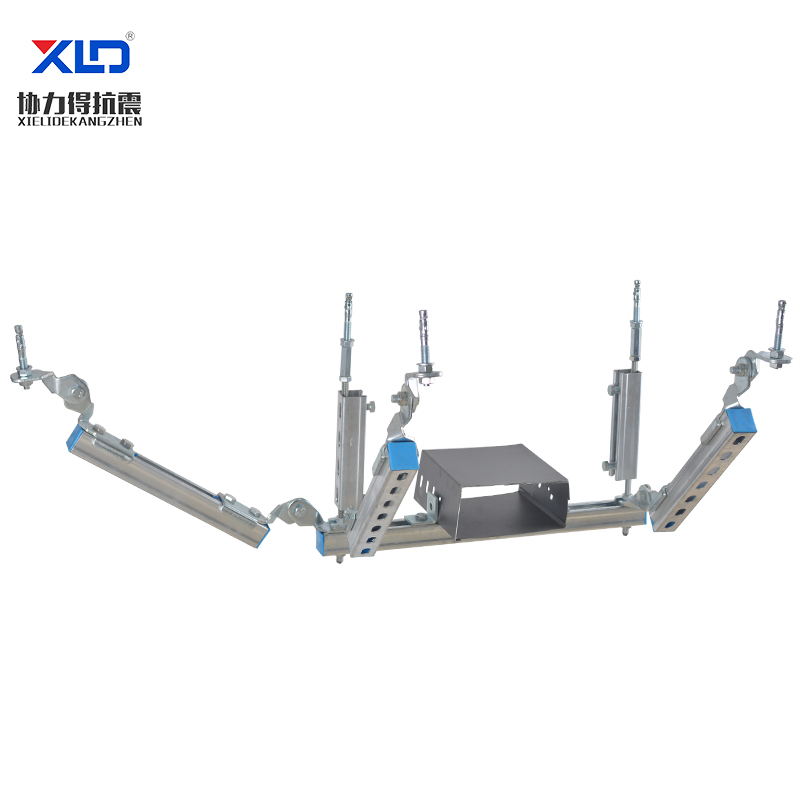

襄阳桥架抗震支架-湖北机电抗震支架-桥架抗震支架的安装步骤：根据桥架的外形，选择对应的抗震支吊架来进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱的安装→侧向、纵向支撑的安装→加劲装置的安装
（1）测量
主要是测量所要安装的桥架规格及桥架底标高距楼板的高度，来决定全螺纹吊杆的长度、横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度；确定膨胀锚栓的位置，以便进行钻孔。
（2）切料
根据（1）测量出的相关数据进行材料的切割下料，槽钢切割完后须在切口处喷金属喷锌剂，避免切口腐蚀。
（3）主吊的安装
根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓及全螺纹吊杆。
（4）横梁的安装
安装横梁槽钢，进而安装限位组件。
（5）侧向、纵向支撑的安装
定位侧向、纵向支撑的膨胀锚栓的位置，钻孔，进而安装侧向、纵向支撑。
（6）加劲装置的安装
安装加劲装置时，间距应该满足相应的要求。
