铣削钢纤维混凝土的早期坍落度损失较大，30分钟损失32%，2小时损失42%。钢纤维混凝土的实际工作性优于相同的坍落度的普通混凝土。钢纤维混凝土具有良好的材料性能，与普通混凝土相比，其抗压强度提高2～20%；

弯拉强度提高20～50%；劈裂抗拉强度提高20～40%；耐磨性能提高40%左右，其物理力理性能完全可以满足城市道路工程及检查井盖等配套构件需求技术指标。钢纤维粗糙而洁净的表面，能与混凝土中的水泥浆体牢固的结合，

这是铣削钢纤维提高混凝土各种性能的根本原因。此外，高强钢钎维混凝土在铁道轨枕预制、高速公路伸缩缝、水泥砼道面等预制、现浇、生产施工等方面均已得到大量应用，其优良性能完全可以取得良好的技术经济和社会环境效益。

一、粘结性.由于钢纤维与混凝土基体的界面粘结主要是物理性的，即以摩擦剪力的传递为主，因此对钢纤维本身来说，应该从纤维表面和纤维形状两个方面来改善其粘结性能。具体的方法有下列四种。

1.使钢纤维表面粗糙化、截面呈不规则形。采用熔抽法生产就能达到这个目的。因为钢纤维在遇空气急剧冷却时，表面收缩不均匀而变得粗糙，同时截面也收缩成月牙形，增加与基体的接触面积。

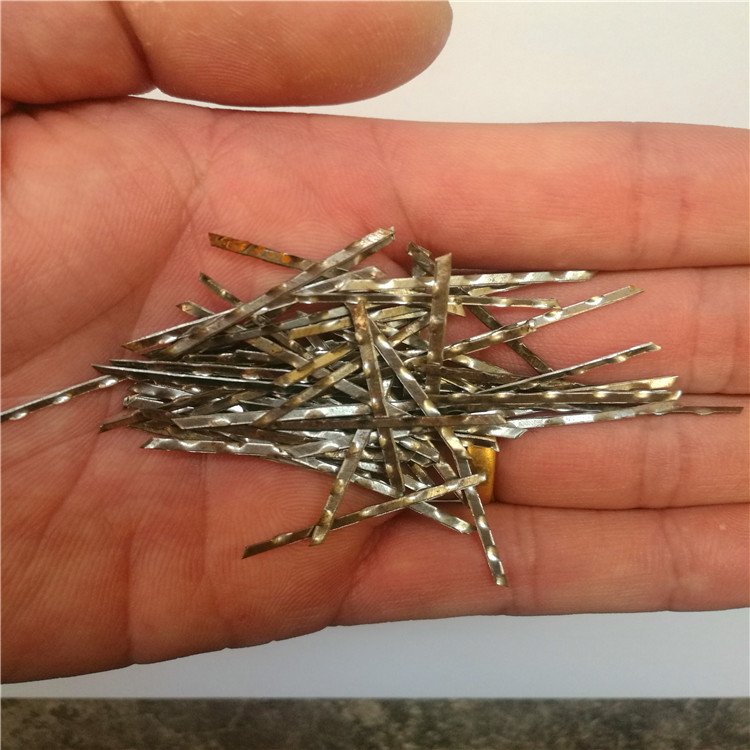

铣削型钢纤维一个表面光滑，另一个表面粗糙，也增加了与混凝土的接触面积。2.沿钢纤维轴线方向按一定间距对纤维进行塑性加工。例如日本神户制钢公司的“信柯”钢纤维美国雷邦公司的“XOREX"钢纤维（图2-1,c）

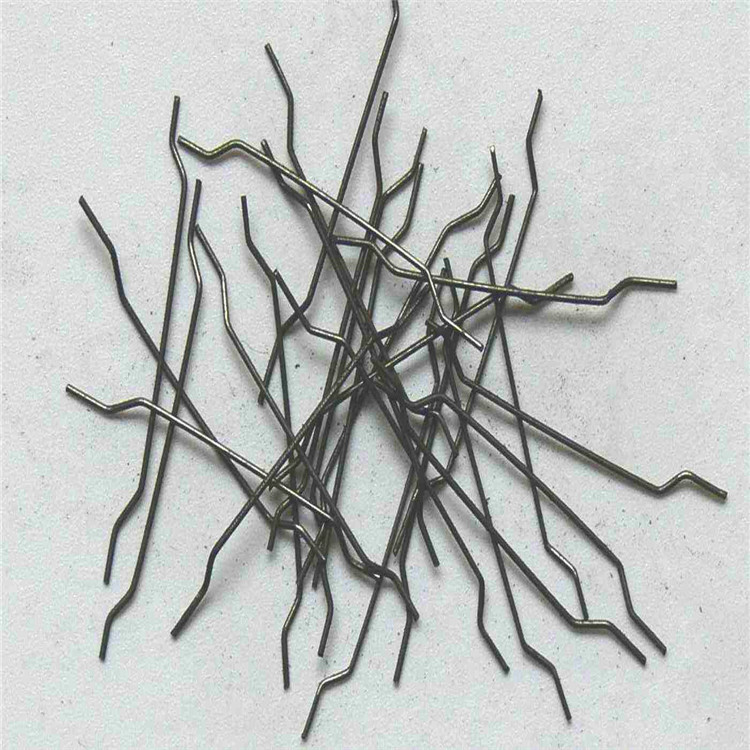

以及庆安钢铁厂的“S-2”和“S--3"号钢纤维。由于表面压成棱形，或压成波形，增加了机械粘结力。3.使钢纤维的两端异形化。如钢锭铣削型钢纤维两端带有锚固台；美国贝克尔公甸的"DRAMⅨ"钢纤维（图2-1,e）

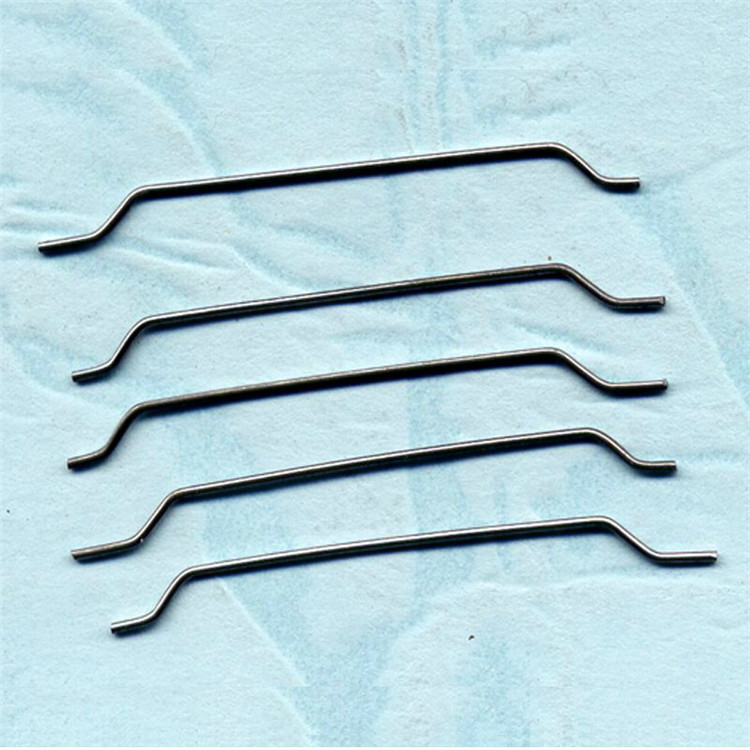

和庆安钢铁厂的“S-4'和as-so型钢纤维，.都是在两端制成弯钩；还有熔抽法抽取的大头形钢纤维。由于两端的锚固作用，提高了抗拨力。4.对钢纤维表面涂覆环氧树脂和表面微锈化处理。
