1. 概述

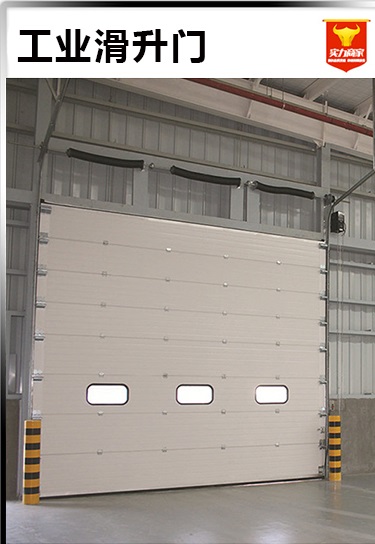

  1.1滑升门是借助于弹簧平衡装置，；利用小功率驱动系统，将由多块门板连接而成的门扇沿导轨提升开启的门。

1.4各种类型的滑升门按安装方式分为四种形式：

  1.4.1标准型（A）：是滑升门基本的收进方式。

  1.4.2高扬程型（B）：利用天花空间，缩小水平轨道进深的收进方式，适用于门洞口上部空间较大、室内

  进深方向有障碍物时。

  1.4.3垂直型（C）：当门洞口上的形容空间高度比门洞口高度还大时，门可以垂直收进，几乎不占用进深

  方向的空间。

  1.4.4低扬程型（D）：上部空间比标准型还小，卷轴设计在两条水平轨道的最后方。适用净空小的车库。

  1.5滑升门的配套装置有滑动装置、驱动装置、防坠装置、平衡系统和防撞装置等。

  1.6滑升门不适用于有严重腐蚀性的环境。

4. 指标：

  4.1使用寿命：门的正常使用寿命不低于2万次。

  4.2抗风压性能：门的抗风压值不低于750Pa，特殊性能可以根据要求采取加强措施。

  4.3保温性能：单板门板不要求保温性能，复合门板的保温性能不应低于《建筑外窗保温性能分级及其检测方法》

  GB/T8484-2002中规定的6级。

  4.4启闭控制：滑升门启闭控制装置应灵敏、轻便，启闭速度为10-15m/min，噪声应小于65dB；停电时用手动方

  式启闭，操作力量100N以下；无驱动装置时，安装手动锁。

  4.5电压380、220V，频率50Hz，功率0.35KW。

  4.6电控装置性能：选用遥控装置的有效距离应大于30m、小于50m，在环境温度-10℃-40℃和相对温度85％的条件下

  应能正常运行。

  4.7安全性能：滑升门必须设有安全保险装置，防止出现故障时门扇下冲或正常运行时伤及人员或物件。

  4.7.1钢丝绳防断装置：当钢丝绳断裂时保险装置应能阻止门扇下滑。

  4.7.2断电锁紧器：门扇开启状态下当断电时应能阻止门扇下滑。

  5. 选用说明

  5.1设计人可利用本图集选择门板类型（见概述1.2）、安装方式（见概述1.4.5）、洞口尺寸（见第19--25页）。

  5.2滑升门操作方式分为手动式平衡方式；中部电动方式；侧向电动方式。由采购单位按照生产单位提供的样本选择。
