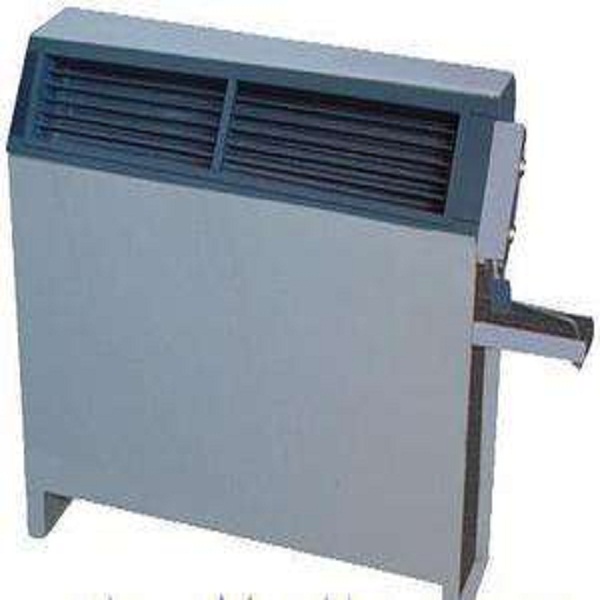

立式暗装风机盘管机组是一组风机管盘，此机型机身超薄，不占用有效空间，厚度仅有216mm，可布置于窗下、墙内或有装饰板的凹口内，有上出风和前出风两种形式，适用于会议室、大厅或体育馆等场所。
选用要点
1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa(出口静压大于30Pa为高静压型)。
3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定:
1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷;
2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷;
3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置;
4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。
4. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点:
1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值;
2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍;
3) 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。
表3 风量换算系数
额定值类别
高档风速
中档风速
低档风速
风量
1
0.75
0.50
5. 对于双管制水系统(适用于只按季节或只按空调区域进行供热或供冷转换的空调系统)的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统(适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
6. 对低温、蓄冷空调系统，应选用大温差机组。
7. 目前，风机盘管机组有下列控制类型:
1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制;
2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制;
3) 仅带三速选择开关，实施手动控制。
4) 风机无级调速控制。
根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。
8. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。9. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。
9. 安装要点
1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的最高点应设排气装置，最低点应设泄水装置。
2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。
3. 风机盘管机组的安装可参见国家建筑标准设计图集01K403《风机盘管安装》。
执行标准
产品标准
GB/T19232-2003《风机盘管机组》
工程标准
GB50243-2002《通风与空调工程施工质量验收规范》
01K403《风机盘管安装》
立式暗装风机盘管机组
风机盘管机组简称风机盘管。风机盘管机体结构精致，紧凑，坚固耐用，外型美观且高贵幽雅。
风机盘管采用优质镀锌板，体积小，效率高，噪音低，耗能低它是由小型风机、电动机和盘管（空气换热器）等组成的空调系统末端装置之一。盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却，除湿或加热来调节室内的空气参数。它是常用的供冷、供热末端装置。
1.风机盘管机组的进水冷水温度不应低于5℃，否则可能会引起机组凝露;进水热水温度不应高于80℃(常用 60℃)，否则可能引起机组换热器的铜管腐蚀。
2.建议风机盘管机组的运行环境温度供冷时：16～36℃，供热时：10～30℃;空气相对湿度≤90%。
3.风机盘管机组只作为舒适性空调使用，切勿用于特殊场合。
4.请勿将风机盘管安装于有腐蚀性气体的区域。
风机盘管是重要空调的末端产品，它的效果是十分重要的，他对于空调的效果是有着十分重要的作用的。但是呢，我们在清洗空调的时候呢，往往会忽视这个地方的清洗，这是因为风机盘管是十分隐秘的，但是因为这个地方是十分重要的，我们一定要进行一个定期的清洗。下面跟大家介绍一个风机盘管清洗的方案，仅供大家参考使用。
1、风机盘管清洗方案-清洗的物件有哪些？
清洗地方：过滤网、风筒、点击表面、接水盘。出风口、进风口、表冷器。
2、风机盘管清洗方案-清洗方法
清洗方法分为两种：一种是干式清洗法，吸尘清洗；另一种是湿式清洗法，这种呢是吸尘清洗和生物环保试剂相结合。
