平湖陶粒厂家 平湖建筑陶粒的优异抗震性能

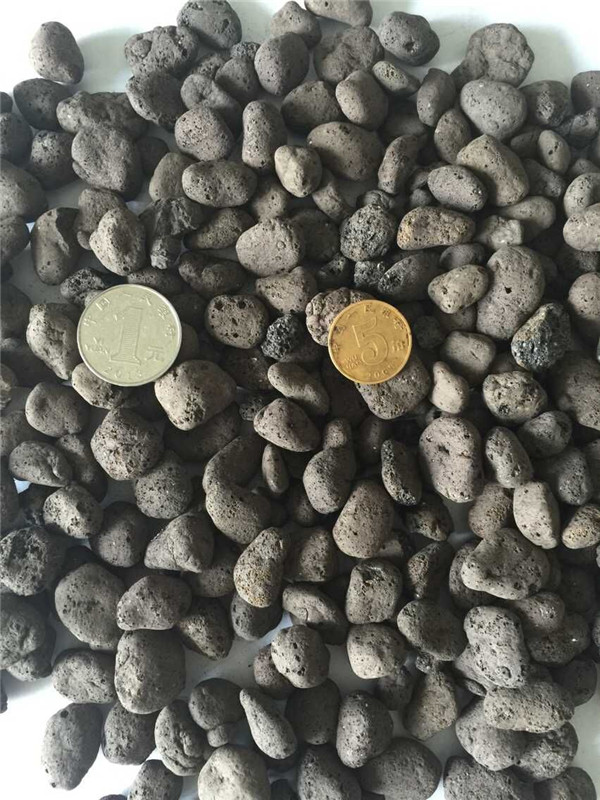

二、耐久性良好陶粒混凝土的抗冻性优于普通混凝土，陶粒混凝土的耐酸性、耐碱、耐海水腐蚀能力也优于普通混凝土。我国1976年1980年曾两次对1965年1968年期间建成的30多座陶粒混凝土公路桥进行调查，发现陶粒混凝土的碳化深度比同龄期的普通混凝土结构稍低，所有的钢筋都未腐蚀，桥面未出现磨损或凹损的情况，说明陶粒混凝土耐磨性能良好。
    三、抗震性能好地震作用效应和结构自重成正比，采用陶粒混凝土结构，由于其密度低，质量轻，可降低地震作用，减慢振动波的传播速度。同时，由于陶粒混凝土的弹性横量比同等级的普通混凝土低，结构的自振周期将变长，使其抵抗变形的能力增强，结构破坏时会消耗更多的变形能。因此，陶粒混凝土有利于改善建筑物的抗震性能和抵抗动荷载作用的能力。据介绍，陶粒棍凝土相对抗震系数为109，普通混凝土为84，砖砌体为64。1976年唐山地震，天津的四栋陶粒混凝土大板建筑基本完好，震后照常使用，但其周围的砖混建筑都有不同程度的破坏，这都有力的说明了轻骨料混凝土的抗震性能好的特点。
    四、耐火性、保温、保湿性能佳陶粒混凝土是多孔性材料，导热系数和线膨胀系数部小于普通混凝土，热工性能较好，所其结构的保温、抗高温和耐火等性能均明显超过普通混凝土结构。同时，在室内空气湿度较高的情况下，陶粒能够吸入空气中的水分，相反，陶粒又自动释放出水分，起到保温、保湿的作用.22cm厚的陶粒混凝土墙板热阻值相当于37cm砖墙。一般建筑物发生火灾时，普通混凝土耐火1小时，而陶粒混凝土可耐火4小时：在6000C高温下，陶粒混凝土能维持室温时强度的85%，而普通混凝土只能维持75%。
