孝感汉川陶粒汉川回填陶粒，鑫瑞陶粒厂

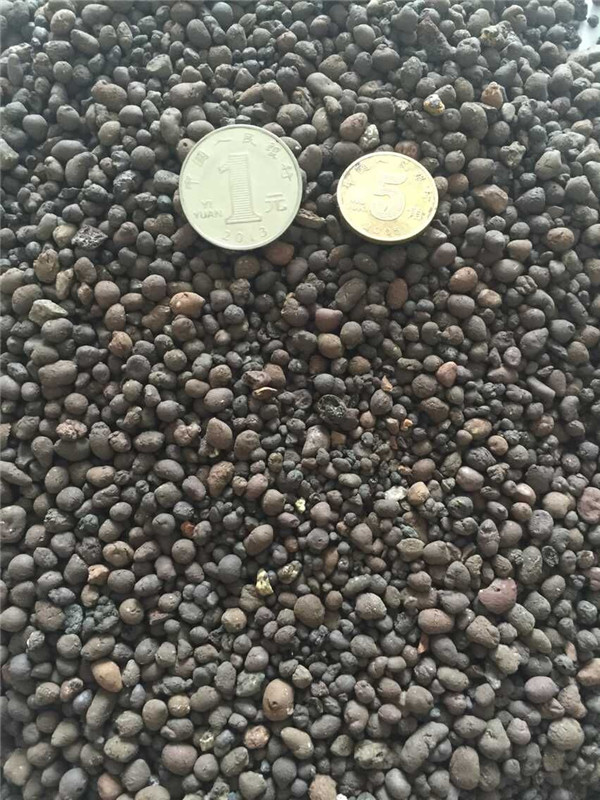

  陶粒的膨胀机理当前认为：烧陶粒的物料（料粒或料球）要膨胀必须具备两个基本条件，一是在膨胀温度下能够产生适当的粘度和表面张力；二是与此同时产生足够的气体。物料在膨胀温度时，其内部的粘度低到一定程度，使物料在气体作用下得以膨胀；但粘度和表面张力又不能太小，以防止形成的气泡破裂。料球（粒）表面应比其内部有较高的粘度，一方面防止物料内部产生的气体外逸，另一方面减少料球（粒）热塑时的表面张力，如果气体的膨胀力过大，会使料球破碎，气体外逸；膨胀力太小，则不膨胀。可见陶粒的膨胀性是因其料球（粒）熔融体有一定粘度，并在烧熔时产生挥发性气体而导致的。陶粒原料的物理性能原料的物理性能也是陶粒致膨因素之一。物料的颗粒愈细对膨胀愈有利，一般要求泥级颗粒占主要部分，含砂量越少越好，原料的可塑性与陶粒的容重成反比关系，一般要求原料的塑性指数不低于8，原料的耐火度不能过高，若耐火度太高，热塑时粘度就大，对膨胀不利，但也不能过低，耐火度过低则容易造成粘结。一般耐火度以1050~1200℃
为宜；软化温度范围是指物料开始软化至熔融时温度的范围。软化温度范围愈大，膨胀温度范围也就大，对膨胀有利，也便于热工操作。料球（粒）中气体反应应发生在软化温度范围内对膨胀才有意义。
    为了使烧制的陶粒有更好的性能，应该优先选用优质的原材料。优选陶粒原料时应选一种原料就能膨胀的，尽力杜绝多元配方，配方的元素愈多，工艺愈复杂，生产成本也越高。、选用陶粒原料及膨化剂时，力争就近取材，原料供应地距生产厂越运感好，避免舍近求远，但生产厂又必须靠近市场或用户。
