MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0先进的非开挖铺管技术具有不影响企业光荣而神圣的历史使命。随着我国城镇建设的高速推进,我国城市管网建设及旧城区管网改造工程大幅度增加,非开挖 技术作为一种绿色建筑技术,限度地使施工活动减少对环境负面影响,有效的实现四节一环保(节能、节地、节水、节材和环境保护)。非开挖技术在推广绿色 环保施工的大环境下,由北京、上海、广州、深圳等城市迅速向内地大、中城市辐射。 非开挖铺管技术,是利用岩土钻掘手段,在地表不开挖的情况下,铺设、修复和更换各种地下管线的施工技术。

其主要的施工方法包括以下四种:

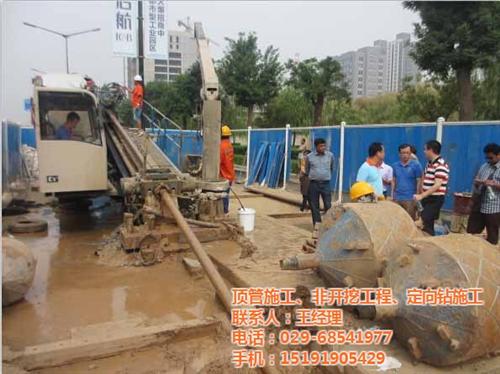

1、水平导向钻进法。它是一种无需建造工作井,就能够快速铺装地下管线的钻进方法。主要特点是,可根据预先设计的铺管路线,驱动装有楔形钻头的钻杆从地面 钻入,钻进过程受三维控制,通过钻杆和一个特殊设计的楔形钻头按设计好的三维线形旋转钻进。当需要改变钻进方向时,只需要暂停钻杆的旋转并将钻头的楔形固 定在相应的位置上推进即可,按照设计的轨迹绕过地下障碍抵达目的地。然后,卸下钻头换装适当尺寸和特殊类型的回程扩孔器,使之能够在拉回钻杆的同时将钻孔 扩大至所需直径,并将需要铺装的管线同时返程拖回钻孔入口处。水平导向钻进法根据土质条件的不同一次钻进的距离可达100～600m不等,能够铺装管线的 直径可达1m左右。适用于铺装PVC管、PE管、HDPE管、钢管、电缆、光缆等各种不同材质的工程管线。目前,这种方法已广泛用于通讯、电力、化 工、燃气、石油、给、排水以及交通、市政等不同行业和部门的地下管线安装工程。

2、锤管法。它是利用气动穿梭矛在钢管(空心套管)的后面,将钢管顶进至终点来完成铺管任务的方法。这种方法需要在进口和出口各挖一个工作坑。在进口坑 内,用一个特殊的管夹将穿梭矛置于钢管后部,靠压缩空气通过气动矛推动钢管,无需设置后座。当节钢套筒全部进入地层后,拆除管夹,将第二节钢管焊接就 位。继续上述过程,直至全部钢管安装完为止。当钢管抵达出口坑后,用强大的空气压力推动管中的泥土一次性排出。此方法通常使用各种型号的穿梭矛,适宜于铺 设各种孔径和长度距离的钢管或铸铁管。由于此法对土层扰动极少,特别适合于运输繁忙的铁路、公路、机场等地铺设管道,实现“零沉降、零开挖、不限速”施 工。同时由于避免了钻进法扰动土堤,造成漏水管涌等严重后果(2005年5月浏阳河大堤发生钻孔形成管涌,淹没农田,动用了数千名武警抢险的特大事故), 所以此法在水利工程穿越河堤、水库大坝中发挥独特优势。

3、拉管法。是用气动穿梭矛从一个较小的进口坑钻进,在压缩空气不断推进下,穿越 地层,牵引紧锁在穿梭矛尾 部的新管到达终点。若铺设的管线口径较小,距离不太长,穿越处为碎石、沙土或松土等易于塌陷的地质时,或者要安装的是PE管、PVC管、热塑胶管,使用此 法最为有效。

4、胀管法。它主要用来更换、修复和扩大城市各种地下旧有管线。 随着我国全面建设小康社会步伐的加快,城市建设规模逐渐扩大,许多始建于上世纪七八十年代甚至更早的供水、排水、天然气等管道锈蚀破损严重,况且旧管道尺 寸是按当时需求而设计的,都在超期服役,远远不能满足目前城市逐年开发增长扩大容量的需求,需要及时更换和扩孔。如果采用传统开挖方式进行管道的更换、扩 孔,不但工期长,造价昂贵,更主要对市政、商业、交通以及城市居民生活造成极大干扰和影响。而如果采用一般的非开挖工艺重新铺设管线,则由于近年来各种新 铺地下管线迅速增加,各种管线纵横交错,再插新管恐怕十分困难,而且风险太大。因此,利用先进的胀管技术在原有管线路径不变的情况下进行地下管线的更换、 扩孔,已经成为当今城市管线建设的必要手段。

陕西华伟建设有限公司是一家大型综合化的非开挖企业。我们在大、小口径天然气管道（大口径1016mm），自来水管道石油管道，有自己独特的经验与管理模式。除此之外在污水，电力，电信方面也有大量成功施工案例。华伟公司营范围包括：水平定向钻，矩形顶管，管道修复等专业的非开挖顶管工程。

陕西华伟建设，华取自中华，伟取自伟大复兴，寓意为中华的伟大复兴努力拼搏。华伟人以其，学习，敬业，严谨，奉献的精神，陕西华伟建设有限公司是一个深度推行学习型组织的非开挖企业，全国一个深度推广项目8S管理的非开挖企业，全国首创业务业务流程4K管理的企业。陕西华伟建设以优质的服务承若（非特殊原因），300公里范围内，做到3个24小时：24小时内看工地，24小时内报价，签合同后24小时内设备到场。陕西华伟建设也是一个施工资料云存储的非开挖企业。华伟人以谦虚，务实，开放的态度，努力向一切先进的朋友学习，希望广大朋友光临指导工作。

一切的努力，只为超高的客户满意度，华伟的目标是让客户无可挑剔，华伟企业的自我要求是，严谨，科学，数据化管理，精益求精，不断改进。

水平定向钻穿越中减少曲线偏差的方法

水平定向钻就是铺设多种地下公共设施而不开采地面的一种施工机械，如铺设管道，电缆等。根据水平定向钻在地下穿越施工过程中出现的问题，得出了水平定向钻的导向孔在穿越施工过程中出现偏离原设计曲线的原因，并在实际的工作经验中总结出来的一些减少曲线偏差的方法。

在我们弄清楚水平定向钻在地下穿越施工过程中出现的问题，以及找到解决水平定向钻的导向孔在穿越施工过程中出现偏离原设计曲线的方法之前，应该对水平定向钻进行了解，以及清楚它的应用范围和应用前景。

一、水平定向钻技术的特点以及应用前景

水平定向钻在石油、煤气、天然气、供水、供电以及电讯等管线铺设施工中都得到了广泛的应用，一般在非硬岩地区都可进行施工。水平定向钻进技术的具体技术，就是将传统的管线铺设技术与石油技术的水平定向钻技术相结合起来，具有成本低，施工快，施工精度高等一系列的优点。水平定向钻技术在我国这十几年得到了飞速的发展。目前正在朝着微型化和大型化，适应硬岩施工，钻杆自动提取和堆放，超深度导向等多方面的方向发展。应用前景将会十分的广阔。

二、水平定向钻的导向孔在钻进过程中偏离原设计曲线的原因

水平定向穿越技术中关键的juedui步就是钻导向孔。导向孔质量的好坏直接影响着成功回拖管道与否。是决定工程成功的主要因素。导向孔的主要目的提供一个达到原设计要求的先导孔。各级达到穿越要求的预扩孔都应以导向孔的曲线为轴线来扩宽，来满足回拖条件的直径。所以导向孔的整体曲线能否达到整个管道的的弹性半径直接决定了各级预扩能否达到整个管道的弹性半径。导向孔的成功设计是以后各级预扩孔成功回拖的基础。也是整个穿越工程中的重要部分之一。

然而在导向孔钻进穿越的过程经常出现偏离原设计曲线的现在，通过水平定向钻技术的多年工作经验，造成原设计曲线的原因可以概述为以下的五点。

（1）外部不可避免的因素。如当地的地形，地下土壤湿度以及地层造成的施工穿越曲线的偏差。

（2）受到了外部磁场的干扰。如：高压线，地下光缆以及地层情况均会影响导向孔钻进时的磁方位角，从而影响了电脑上的显示数据与原设计曲线数据造成了偏差。

（3）钻机一开始的就位的角度与管线设计的穿越中心线之间存在的偏差，造成了导向孔一钻进就要开始纠正偏差。

（4）由钻机操作人员造成的。在导向孔钻进过程的时候由于操作不当使穿越的轨迹与设计曲线发生了偏离。

（5）测量的不准确性。其中包括测量穿越中心线磁方位角的不准确性，测量入土点与出入点标高差的不准确性以及输入电脑时的钻杆长度的不准确性。

以上几点就是造成导向孔在钻进过程中与设计曲线发生偏离的主要原因，清楚了原因，就应该对症下药，找到减少曲线偏差的方法。下面就会介绍一些方法来解决这些问题。
