手拉葫芦手链条运行轨迹控制装置，包括手拉葫芦，所述的手拉葫芦包括外壳体、手链条、吊钩和设置于外壳体内的传动机构，其特征在于：在所述的手拉葫芦上端部两侧设有对称设置的连接轴，连接轴上连接有弧形侧板，弧形侧板下端设有手链条穿过的圆环形固定件，手拉葫芦的手链条从圆环形固定件中穿过。

所述连接轴焊接在手拉葫芦两侧外壳体上。

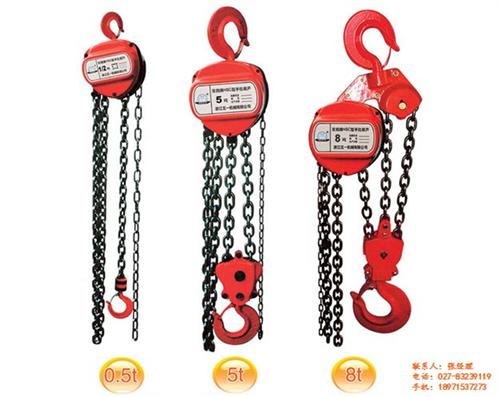

手拉葫芦作为小型起重工具，运用广泛。而葫芦链条则是手拉葫芦的重中之重，对工作的安全性起到重要的作用。那么如何判断葫芦链条的好坏？

现如今，一些小的厂家，为了占据价格优势，缩减葫芦成本，使用的链条达不到国家标准的G80 链条，采用一些60级70级的链条，以此充好。那么80级链条是什么材质的呢？

手拉葫芦链条采用的G80链条材质为20M2，锻打中频淬火热处理、低磨损、防腐蚀的链条，使用时不容易变形，也不会发生断裂的情况。而市面上的低劣产品则用的铁含量高的链条，比较脆，容易发生断裂，危害到人身安全。

手动葫芦倒链在出厂前都会经过三次荷载试验，以确保使用安全。

手动葫芦工具/原料

吊具安装使用技术措施 安装使用技术措施 使用

钢支架设计制作：钢支架采用φ70，厚 4mm 钢管架设，钢支架 成 65o倾斜度；为防止钢支架倾到，固定钢柱，配架采用 L60 角钢制作 成高 1.5 米三角架支撑，钢管与三角架底端均采用厚度为 8mm 的钢管 固定在铁轨与轨道基础的缝隙中。

钢支架与手动葫芦的连接：钢支架上焊接有一个 8mm 厚度的钢 板作为与手动葫芦的连接处， 葫芦专用钢丝绳与钢支架的连接处采用 1 个钢卡紧固。

手动葫芦提升的配合：冷冻水管的起降设备采用手动葫芦，手 动葫芦由正规厂家生产，额度荷载 1000Kg，工作荷载为 750kg，本吊 具采用两个手动葫芦水平匀速提升冷冻水管道， 提升速度为 5cm/分钟。

冷冻水管道焊接：焊接前应对冷冻水管道坡口进行检查，坡口 应平整、不得有毛刺、凹凸、开裂及皱褶等缺陷，坡口倾斜度应满足 设计要求；并且焊接前应对冷冻水管道各支撑点进行检查，确保冷冻 水管道保持水平，并且焊接点处无应力；焊接后按照《压力管道焊接 验收规范》进行验收。

吊装完毕后，作业人员将逐一对吊具各个部位进行检查，各部 件之间的连接应牢固，无变形、链条无损坏后方可投入使用。
