{精}的定义、安装、特点

JY系列{精}

定义

{精}是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是绝缘法兰的替代产品。

结构特性

{精}采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒（组合件）内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板，具有弹性，且密封元件的两面直接与金属表面接触不会移动，确保了接头的紧密性。{长}

产品特点

绝缘性能好：2500V摇表测试绝缘电阻≥200MΩ，击穿电压≥3KV。

寿命长：与管线同寿命、等强度。

强度高：压力试验≥1.5PN（设计压力）。

使用温度：-30℃——+90℃。

适用介质：油、气、水、化工原料、煤浆等。

材料特点：

本查您所采用的材料满足以下要求：

绝缘材料：高强度环氧树脂和玻璃纤维层状符合材料：ASTM D709 G11。

弯曲强度：纵向≥390MPa、横向≥290MPa；

拉伸强度：纵向≥340MPa、横向≥240MPa；

抗压强度：≥340MPa；

吸水性：≤30mg；

浸水后电阻≥5*108Ω

击穿电压≥3.0KV

组合钢体：16Mn、JB4726、ASTM A694 F52、F60

短管：20＃、16Mn、GB8163-99；

X70、X65、X56、X52、X46、API SPEC.5L。

密封材料：O形或U形密封环：氟橡胶、腈基丁二烯橡胶，符合ASTM D2000。

填充材料：冷固性树脂；

绝缘涂料；进口液体环氧树脂；

防腐材料：热缩防腐材料；

安装要求：{长}

1{精}安装处50米内，避免有待焊死口。

2.{精}与管线连接后，不许在接头5米内起吊管线。

3.{精}与管线仪器试压。

4.{精}与管线连接后，应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。

5.{精}可安装在地下直管段上。

6.{精}采用地面安装时，应安装在距弯头20米外的只管段上并设置支架。

7.绝缘接头避免安装在立管上。

8.埋地安装时应避免安装在常年积水处。{长}

{精}的介绍

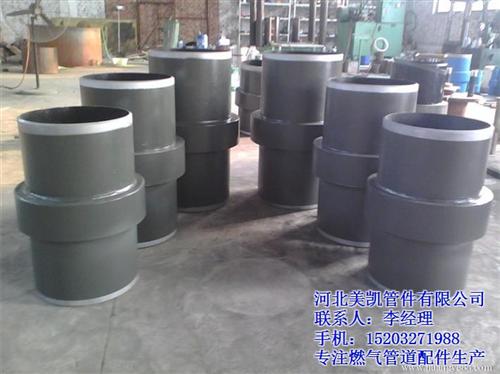

{精}是燃气输配和石油管线系统中不可缺少的重要管道附件，主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命，还可直接埋地使用。本公司{长}的整体式绝缘接头是在同国外产品进行对比、分析、研究的基础上着重针对我国燃气输配管线中经常出现的泄漏问题进行设计的。绝缘接头适用介质：油、气、水、化工原料、矿浆适用。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。我公司的绝缘接头参照国外产品结构，采用了独特设计，克服了绝缘法兰刚度小、易泄漏、不能埋地、寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用寿命与配套的管线相同，整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在{精}的上、下管对接端面件，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。{长}

{精}施工方便，。绝缘法兰不宜埋地安装，否则还要做整体绝缘防腐。{精}已逐步取代绝缘法兰。绝缘法兰的绝缘垫片及高强度绝缘套垫的电绝缘性能进行绝缘法兰两边的电绝缘进行工作的。绝缘法兰在进行了阴极保护的输配管网的楼幢阀处及需进行电位分片隔离的埋地管阀井中使用。进行埋地输配管网的分片隔离可以较清楚地掌握各片管网的阴极保护情况；对阴极保护分片进行评价，{长}针对不同的阴极保护情况进行处理；当相邻片的保护电位相同且达到保护电位要求时，可用跨条将绝缘法兰两边连通进行统一保护；当相邻片的保护电位相差较大时且有达不到保护电位要求的片时，可将达不到保护电位要求的片进行特殊处理直至符合要求为止，以后再连片运行。可曲挠绝缘接头使用在水泵进出口时，应位于近水泵一侧，与水泵之间应安装金属变径接头，且安装在变径的大口径处。{长}
