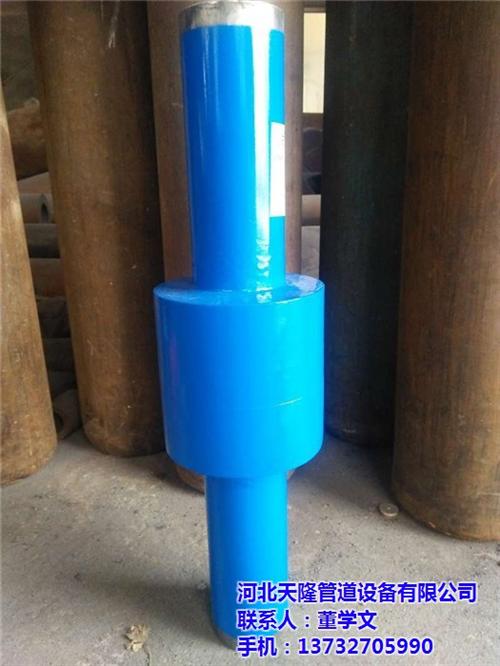

{精}DN500设计原理

DN500整体式{精}是在整体式绝缘接头的基础上设计的。它采用套管与上导管全焊透的连接形式，适用于工作压力高达PN64的情况下。在设计时考虑了焊接时可能产生如下情况:(1)焊接时产生的热量对绝缘垫片、绝缘套（工程塑料）有破坏，需避开热影响区；{长}

(2)16Mn锻件在边焊接边冷却（水冷）时可能发生金相组织的变化，产生马氏体组织，造成材料硬、脆。为避免上述情况的产生，在结构设计上采取了以下措施:1)尽量拉开焊接区和绝缘垫片、绝缘套装配位置的尺寸，避开热影响区；2)适量增大锻件的截面积，使得散热区域尽量大，加快散热速度。在DN500的设计过程中，根据DN40～200的实际生产和使用情况，对橡胶密封件的压缩量适当进行了修改，使得原来21%左右的压缩量提高到27%，这样将进一步提高密封效果。{长}

{精}安装要求:

1.绝缘接头安装处50米内，避免有待焊死口。

2.绝缘法兰与管线连接后，不许在接头5米内起吊管线。

3.绝缘接头与管线仪器试压。

4.绝缘接头与管线连接后，应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。

5.绝缘接头可安装在地下直管段上。

6.绝缘接头采用地面安装时，应安装在距弯头20米外的直管段上并设置支架。

7.埋地安装时应避免安装在常年积水处。

8、接头的中心轴距应和管道的中心轴距安装在同一条直线上，两条中心轴距在安装时不得大于0.2mm。{长}

{精}是一种盘状的零件，在管道工程当中是最为常见的，而绝缘法兰都是成对使用的，一般情况下在管道工程当中，绝缘法兰都是被应用与管道的连接，比如说安装一片法兰盘，低压管道可以使用丝接法兰，而4公斤以上压力的管道可以使用焊接法兰。在两片法兰盘之间加上密封点，然后使用螺栓固定住，而不同的法兰具有着不同的厚度和使用不同的螺栓，而有的水泵和阀门在和管道链接的时候，也是会将链接的部分位置做成法兰形状的，被称作是法兰链接，凡是在两个平面周围使用螺栓进行链接同时固定密封的链接零件，一般都是叫做法兰，比如说通风管道的链接，而绝缘法兰在管道链接当中也是发挥着非常重要的作用。{长}

{精}强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。{长}

{精}是对同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。{长}
