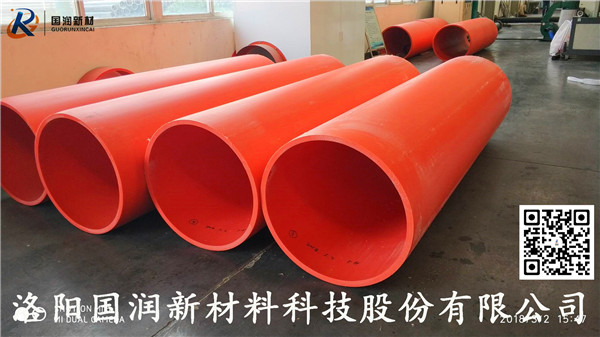

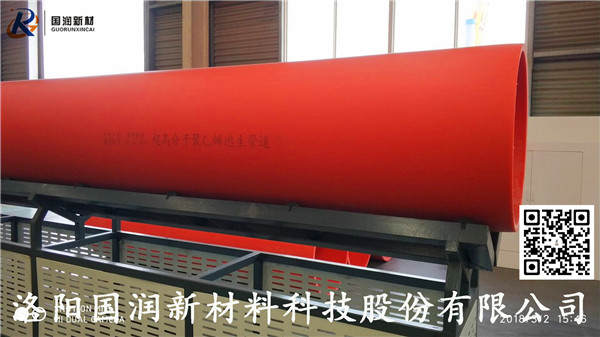

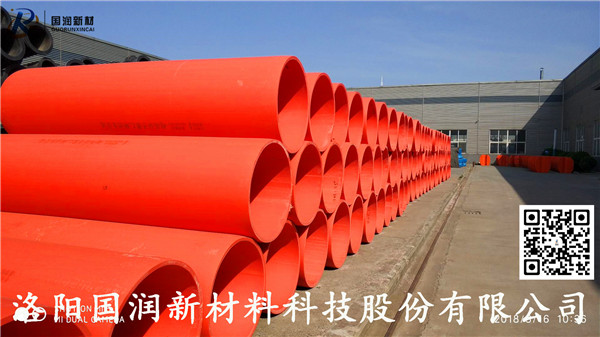

新型公路隧道逃生管道

     隧道逃生应急管采用新型材料超高分子量聚乙烯，代替普通钢制逃生管道，新型逃生管道所用管材采用φ800mm，管节长度为3m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。

新型公路隧道逃生管道详细参数：

材质：UHMW-PE

颜色：橘黄色

用途：隧道逃生

产地：河南洛阳

品牌：国润新材

长度：3m、6m（也可以根据要求定做）

外径：800mm

壁厚：30mm

800隧道逃生应急管优异性

1、重量轻、同规格下重量仅为钢管重量的1/8，拆装和搬运方便。

2、管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，为公路隧道施工逃生应急救援提供了极为安全可靠的保障。

3、管道环刚度高、耐压性好、不易变形，在隧道施工中发生坍塌时，承压能力和抗环境破坏能力远远超过一般管道。

4、耐磨损、抗老化，可长时间重复使用。

新型公路隧道逃生管道应用：

    一、逃生管道所用管材采用φ800mm的，管节长度为3m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。

    二、施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节管道外，应同时备足1米、2米、3米短节管道、转接接头。

    三、逃生管道经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。

    四、逃生管道采用φ800mm的承插，设置起点为新施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布置至距离开挖面20m以内的适当位置，逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品，承插纵向连接可采用链条等措施，防止坍塌时将超高分子量聚乙烯管道冲脱。

    五、超逃生管道在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保逃生管道的效用。

    六、逃生管道在经过掘进台阶时，应按顺延台阶布置，安装135°转接接头顺延，其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。

    七、逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。

新型公路隧道逃生管道连接部件设计，连接方式

    公路隧道逃生管道在符合人体工程学原理兼顾牢固性的同时，还需满足隧道安全施工应急救援功能性要求，连接方式简单、拆装方便。因此，对公路隧道逃生管道采用抱箍连接，每根端部有孔，并在端部设有加强护层，连接部件有钢丝绳、铁链及其端部挂钩。为了在隧道发生坍塌事故时，相关人员方便在逃生管道中攀爬，在通道周向每隔120°栓系一根攀爬绳。

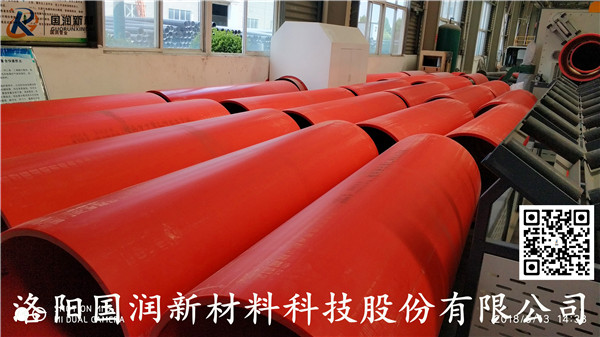

1.新型公路隧道逃生管道链扣连接

2.新型公路隧道逃生管道环型抱箍连接

3.新型公路隧道逃生管道钢制对插连接

其中如有需要的话还可以采用过渡弯头进行连接
