{精}的介绍

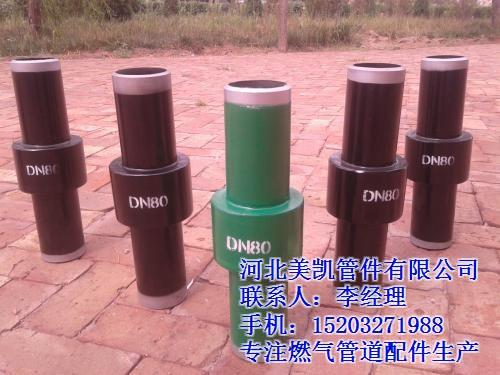

{精}是燃气输配和石油管线系统中不可缺少的重要管道附件，主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命，还可直接埋地使用。本公司{长}的整体式绝缘接头是在同国外产品进行对比、分析、研究的基础上着重针对我国燃气输配管线中经常出现的泄漏问题进行设计的。绝缘接头适用介质：油、气、水、化工原料、矿浆适用。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。我公司的绝缘接头参照国外产品结构，采用了独特设计，克服了绝缘法兰刚度小、易泄漏、不能埋地、寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用寿命与配套的管线相同，整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在{精}的上、下管对接端面件，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。{长}

绝缘接头的型号有：

公称压力：PN25、ANSI 150LB 公称压力：PN40、ANSI 200LB

型号 规格 口径 壁厚 长度 型号

规格 口径 壁厚 长度

DN25-25 DN25 33.4 4 250 DN25-40 DN25 33.4 4 250

DN25-25 DN25

32 4 250 DN25-40 DN25 32 4 250

DN40-25 DN40 48.3 4 300 DN40-40 DN40 48.3 4

300

DN50-25 DN50 60.3 4 350 DN50-40 DN50 60.3 4 350

DN50-25 DN50 57 4 350

DN50-40 DN50 57 4 350

DN65-25 DN65 76 5 350 DN65-40 DN65 76 5 350

DN80-25

DN80 89 5 400 DN80-40 DN80 89 5 400

DN100-25 DN100 114.3 5 400 DN100-40 DN100

114.3 5 400

DN100-25 DN100 108 5 400 DN100-40 DN100 108 5 400

DN125-25

DN125 141.3 6 500 DN125-40 DN125 141.3 6 500

DN125-25 DN125 133 6 500

DN125-40 DN125 133 6 500

DN150-25 DN150 168.3 7 500 DN150-40 DN150 168.3 7

500

DN150-25 DN150 159 7 500 DN150-40 DN150 159 7 500

DN200-25 DN200 219 7

500 DN200-40 DN200 219 7 500

DN250-25 DN250 273 8 800 DN250-40 DN250 273 8

800

DN300-25 DN300 325 8 800 DN300-40 DN300 325 10 800

DN350-25 DN350 356

8 900 DN350-40 DN350 356 12 900

DN350-25 DN350 377 8 900 DN350-40 DN350 377

12 900

DN400-25 DN400 406.4 8 900 DN400-40 DN400 406.4 10 900

DN400-25

DN400 426 8 900 DN400-40 DN400 426 10 900

DN450-25 DN450　 457 8 900 DN450-40

DN450　 457 10 900

DN450-25 DN450　 480 8 900 DN450-40 DN450　 480 10

900

DN500-25 DN500 508 10 900 DN500-40 DN500 508 12 900

DN500-25 DN500 530

10 900 DN500-40 DN500 530 12 900

DN600-25 DN600 610 10 1000 DN600-40 DN600

610 14 1000

DN600-25 DN600 630 10 1000 DN600-40 DN600 630 14 1000

河北美凯管件有限公司

DN150碳钢{精}的测试点在哪里？河北美凯管件公司专业生产各种规格型号的燃气管道{精}。

绝缘接头的测试点 {长}

凭借我们多年对绝缘法兰|绝缘接头生产经验，对{精}的测试点有自己独道的见解。 要测量管地电位、管中电流、绝缘接头和套管的电阻，绝缘接头的国家标准，测试点是必不可少的。点位测试点之间的在于间距是1-2KM，并且每5个测试点应设计一个管中电流测试点。在建筑物多的地区，测试点的间隔距离应减小为约0.5KM。在长距离有分支管线的管道上，建议在分支管道起始点上安装管中电流测试点，这样能够控制此管道的电流耗用量。一般在安装绝缘接头前进行管中电流测试点的安装，由此可以确定是否存在导致绝缘接头破坏的内部电解桥接。

一般来讲，采用小的横截面为2mm*2.5mm的铜质NYY-O电缆，利用适宜的方法将电缆连接到管道上，连接处要仔细做上绝缘防腐层。通常电缆连接到地上测试盒中，并用盖板、红砖覆盖并或用电缆警示带。{长}

为便于识别测试点的类型与功能，甚至在没有明显说明的情况下也能识别，建议按照工厂制造标准设计的测试桩。地上测试盒通常安装在带有可锁闭的活门的标志桩里。测量电缆连接到塑料板的端子上。

塑料端子板撞到铸造的箱体里，箱体安置在混凝土柱子里，或者在建筑物较多的地区，把它们装进电缆接线盒，再将接线盒装在墙上。只有在特殊情况下，才需要把地下测试点安装在建筑物较多的地区。在此情况下，这种防水的与地面平齐的测试站可以安置在街道的沥青路面下，天然气管道绝缘接头，务必精心施工并保持测试站环境的干燥。

以上是我厂对绝缘接头的测试点自己的一点看法，如有不同见解欢迎研讨

客户购买时应向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。{精}，莆田绝缘接头，绝缘法兰属特种管道设备，购买时要选有资质的生产厂家或知名品牌产品，以免造成事故。{长}
