绝缘接头的型号 绝缘接头的型号有： 公称压力：PN25、ANSI 150LB 公称压力：PN40、ANSI 200LB 型号 规格 口径 壁厚 长度 型号 规格 口径 壁厚 长度 DN25-25 DN25 33.4 4 250 DN25-40 DN25 33.4 4 250 DN25-25 DN25 32 4 250 DN25-40 DN25 32 4 250 DN40-25 DN40 48.3 4 300 DN40-40 DN40 48.3 4 300 DN50-25 DN50 60.3 4 350 DN50-40 DN50 60.3 4 350 DN50-25 DN50 57 4 350 DN50-40 DN50 57 4 350 DN65-25 DN65 76 5 350 DN65-40 DN65 76 5 350 DN80-25 DN80 89 5 400 DN80-40 DN80 89 5 400 DN100-25 DN100 114.3 5 400 DN100-40 DN100 114.3 5 400 DN100-25 DN100 108 5 400 DN100-40 DN100 108 5 400 DN125-25 DN125 141.3 6 500 DN125-40 DN125 141.3 6 500 DN125-25 DN125 133 6 500 DN125-40 DN125 133 6 500 DN150-25 DN150 168.3 7 500 DN150-40 DN150 168.3 7 500 DN150-25 DN150 159 7 500 DN150-40 DN150 159 7 500 DN200-25 DN200 219 7 500 DN200-40 DN200 219 7 500 DN250-25 DN250 273 8 800 DN250-40 DN250 273 8 800 DN300-25 DN300 325 8 800 DN300-40 DN300 325 10 800 DN350-25 DN350 356 8 900 DN350-40 DN350 356 12 900 DN350-25 DN350 377 8 900 DN350-40 DN350 377 12 900 DN400-25 DN400 406.4 8 900 DN400-40 DN400 406.4 10 900 DN400-25 DN400 426 8 900 DN400-40 DN400 426 10 900 DN450-25 DN450 457 8 900 DN450-40 DN450 457 10 900 DN450-25 DN450 480 8 900 DN450-40 DN450 480 10 900 DN500-25 DN500 508 10 900 DN500-40 DN500 508 12 900 DN500-25 DN500 530 10 900 DN500-40 DN500 530 12 900 DN600-25 DN600 610 10 1000 DN600-40 DN600 610 14 1000 DN600-25 DN600 630 10 1000 DN600-40 DN600 630 14 1000 河北美凯管件有限公司{精}是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在{精}的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。 绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。 {精}焊接的时候焊条电弧焊常用的基本的绝缘接头形式有对接、搭接、角接和T形接。选择接头形式时，主要根据产品的结构，并综合考虑受力条件、加工成本等因素。对接与搭接相比，具有受力简单均匀、节省金属等优点，故应用多。但对接接头对下料尺寸和组装要求比较严格。弧焊的坡口形式应根据焊件结构形式、厚度和技术要求选用，常用的坡口形式有：I形、V形、X形、Y形、双Y形、 U形坡口带钝边等。一般对接接头板厚1—6mm 时，用I 形坡口采用单面焊或双面焊即可保证焊透；板厚≥3mm 时，为了保证焊缝有效厚度或焊透，改善焊缝成形，可加工成Y形、X形、U形等各种形状的坡口。根据设计或工艺需要，在焊件的待焊部位加工成一定几何形状，经装配后构成的沟槽称为坡口。利用机械 (剪切、刨削或车削) 、火焰或电弧(碳弧气刨)等加工坡口的过程称为开坡口。开坡口使电弧能深入坡口底层，保证底层焊透，便于清渣，获得较好的焊缝成形，还能调节焊缝金属中母材和填充金属的比例。在板厚相同时，双面坡口比单面坡口、 焊接变形小，随着板厚增大，这些优点更加突出。但坡口加工较困难，坡口加工费用较高，一般用于较重要的结构。当不同厚度的钢板对接时，应按有关标准和技术文件的要求对厚钢板坡口侧进行削薄处理。接头形式及其尺寸一般随板厚而变化，时还与焊接方法、焊接位置、热输入量。坡口加工方法以及工件材质等有关。坡口形式与尺寸详见国家标准GB／T985—1988《气焊、焊条电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》。
{精}的介绍

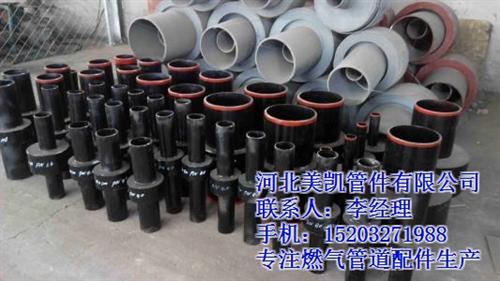

{精}是燃气输配和石油管线系统中不可缺少的重要管道附件，主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命，还可直接埋地使用。本公司{长}的整体式绝缘接头是在同国外产品进行对比、分析、研究的基础上着重针对我国燃气输配管线中经常出现的泄漏问题进行设计的。绝缘接头适用介质：油、气、水、化工原料、矿浆适用。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。我公司的绝缘接头参照国外产品结构，采用了独特设计，克服了绝缘法兰刚度小、易泄漏、不能埋地、寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用寿命与配套的管线相同，整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在{精}
的上、下管对接端面件，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。{长}
