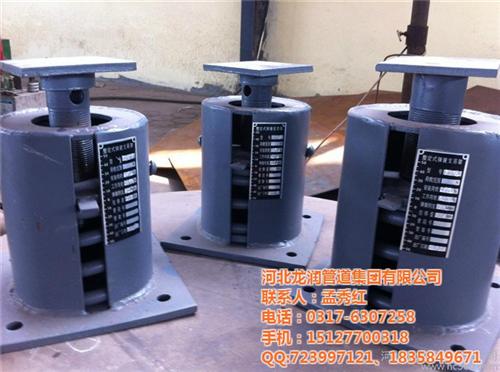

河北龙润管道集团有限公司专业生产弹簧支吊架，欢迎来电洽谈

型式选择本标准共有十一种型式。根据吊架的固定或吊装方式，分双吊点吊架、单吊点吊架、座式支吊架。双吊点吊架计有PHA、PHE、LHA、LHE 四种；单吊点吊架计有PHB、PHC、LHB、LHC 四种；座式计有PHD、ZHA、ZHB 三种。双吊点吊架安装方便、固定可靠；单吊点吊架布置方便，安装时如遇障碍物，可以自由旋转以避开障碍；座式支吊架可根据用户需要直接安置在支承构件上面，但PHD 型需要较大的水平空间。本标准中各型恒力支吊架载荷螺栓相对于垂直方向允许有4 度左右的摆动，以使吊架适应管道的水平位移。当管道从冷态到热态（即安装状态到工作状态）水平位移教大时，恒力弹簧支吊架与管道相接的吊杆冷态安装位置应充分考虑这个水平位移量和位移方向后确定，以使工作状态下吊杆位置合适（呈垂直状态）。当选择支吊架类型和支吊架的固定或支吊方式以后，就可确定支吊架的型式。

H型恒力弹簧支吊架的分类型式及其特征

H型恒吊分类表 类别 型式 特征 恒吊本身的固定方式以及与管道或设备的支吊形式

   平式

   PHA 双拉杆 恒吊上的固定框架顶板用双拉杆与支承构件连接，下面悬吊管道或设备。

   PHB 单拉杆 恒吊上的固定框架顶板用单拉杆与支承构件连接，下面悬吊管道或设备。

   PHC 单孔双耳板 恒吊上的固定框架顶板用单孔双耳板与支承构件连接，下面悬吊管道或设备。

   PHD 卧式底板 恒吊框架用卧式底板安装在支承构件上，悬吊下面的管道或设备。

   PHE 双孔双耳板 恒吊框架用双孔双耳板与支吊构件连接，悬吊下面的管道或设备。

   PHF 双孔单耳板 恒吊框架用双孔单耳板与支吊构件连接，悬吊下面的管道或设备。

   立式

   LHA 双拉杆 恒吊上的固定框架顶板用双拉杆与支承构件连接，下面悬吊管道或设备。

   LHB 单拉杆 恒吊上的固定框架顶板用单拉杆与支承构件连接，下面悬吊管道或设备。

   LHC 单孔双耳板 恒吊上的框架顶板用单孔双耳板与支承构件连接后，悬吊下面的管道或设备。

   LHE 双孔双耳板 恒吊上的框架顶板用双孔双耳板与支承构件连接后，悬吊下面的管道或设备。

   LHF 双孔单耳板 恒吊上的框架顶板用双孔单耳板与支承构件连接后，悬吊下面的管道或设备。

（ZH、TH）A、B、C型可变弹簧支吊架设计标准

可变弹簧支吊架 （ZH、TH）

西北电力设计院设计的T1、T2、T3、T4、T5型和华东电力设计院设计的TH1、TH2、TH3型
