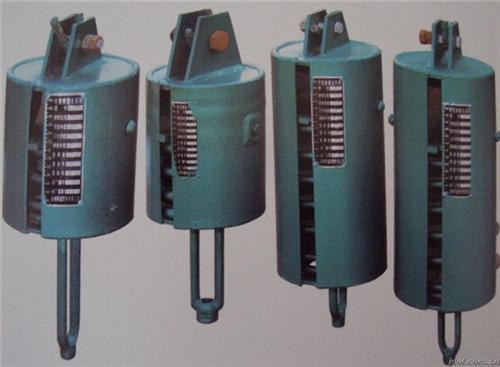

0.10-500KN悬吊式大载荷空冷恒力弹簧支吊架用途 0.10-500KN悬吊式大载荷空冷恒力弹簧支吊架用途,包括悬吊式大载荷恒力吊架、横担式大载荷恒力吊架,支撑臂式大载荷恒力吊架,铰接单片式大载荷恒力支架、铰接三片式大载荷恒力支架,产品负荷范围(0.10-500KN,最da行程800mm)。属我公司新科研成果。其特点是:载荷、位移超出国内支吊架系列,性能要求高。 整定式弹簧支吊架有两大系列,主要是由西北电力设计院设计的T型和华东电力设计院设计的TH型,两系列的基本特性相同。 根据力矩平衡原理设计。在规定的负载位移范围内,负载力矩和弹簧力矩始终保持平衡。因此,用恒吊支撑的管道和设备发生位移时,可以获得恒定的支承力,不会给管道和设备带来附加应力。恒吊一般用于需要减少位移应力的地方,如电站锅炉本体,发电厂的汽、水、烟风管及燃烧器等悬吊部分,以及石油化工设备和其它需要减少位移应力的地方。 座式ZHA型恒力弹簧支吊架技术说明 座式ZHA型恒力弹簧支吊架性能优良,使用寿命可达30年之久。 支吊架承受管道的各种持续荷载和偶然荷载,在各种工况下均保证管道安全运行。支吊架的型式以及所承受的载荷、位移等均符合和满足设计要求。我方按贵方最终的支吊架详图进行各零部件的设计、制造、供货。 4.2 支吊架各部件之间均采用螺纹连接,不采用焊接连接。 4.3 支吊架吊杆有足够的螺纹长度,并配有调节垂直高度的部件(如花兰螺丝),以满足必要的垂直调节量。 4.4 横担式管夹以及立管管夹的双拉杆间距,考虑管道的厚度、管道的位移、弹簧等本身尺寸,在任何运行工况下,任一侧的连接部件等不与保温外壁相撞。 4.6 管部为管夹式不设计成与管道焊接型式,并有一定的调整裕度,以适应管道壁厚和管径偏差。 4.7 弹簧组件等功能件的设计考虑支吊架有关部件(管部等)的自重。 4.9 支吊架使用的材料及弹性元件严格按设计要求选用,各种材料均符合相应标准,并具有产品合格证明和材质证明。 4.11 支吊架整体寿命为 30年。 4.13 管道应力分析采用热态吊零,根据工作荷载和支吊点垂直方向的热位移选用弹簧;弹簧选型留有一定裕量,在任何工况下弹簧不得被压死。 4.1弹簧组件有防止弹簧过载的限制位移措施。 4.15支吊架有防止位移过大或脱载的安全装置和制动装置。 4.17设计、制造应符合下列标准 产品工艺标准按贵方图纸资料及详细清单为准 焊接技术条件按标准JB 1613 油漆包装参照标准JB 1615 4.18 产品表面严格按照相关标准进行处理。
09
09
2021
弹簧支吊架规范|甘肃弹簧支吊架|龙润管道 弹簧支吊架选择 各种弹簧支吊架
来源:[河北龙润管道集团公司]
联系人:杨先生
手机:15127700318
电话:0317-6307258
传真:0317-6307258
QQ:723997121
Email:723997121@qq.com
地址:河北省沧州市沧州市盐山县盐塔路
品牌:龙润
价格:面议
元/件
供应地:河北省沧州市
产品型号:ON1047
