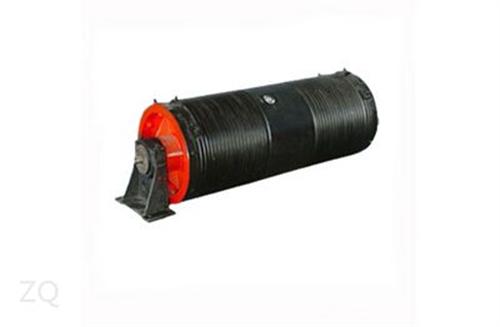

卷筒的工作面中间和两端有一定距离的无槽表面，两组螺旋槽的螺旋方向是相反的。钢丝绳的两个绳端用压板固定在靠螺旋槽外侧的钢丝绳固定孔上。

　　卷筒的长度，必须保证当吊钩降到最低位置时，余留在卷筒上的绳索每端不应少于3圈，以减轻绳索固定处的负荷。

　　为了增加起重机配件钢丝绳的使用寿命，卷绕钢丝绳的卷筒，其直径应与钢丝绳的直径有一定的比例。这种比例，应根据起重机的类型，使用的频繁程度等因素而定。

文以双辐板型短轴式焊接卷筒组为例,通过对比不设计资料,综合考虑实际情况和选取系数,简述了筒组各零部件的设计计算方法。2焊接卷筒组的典型结构型式焊接卷筒组的结构型式较多,主要由前部传装置、卷筒和尾部卷筒轴承座构成,其典型结构型主要有以下4种,如图1所示。-14-3双辐板型短轴式焊接卷筒组设计计算双辐板型短轴式焊接卷筒主要由法兰、筒体、内衬板、短轴及端板构成,如图2所示。下面以双辐板型短轴式焊接卷筒组为例,介绍卷筒组的设计计算方法。3.1卷筒轴承座用轴承的计算对于旋转速度n<10r/min时采用的轴承,其工作负荷按静负荷选择:P0≤C0n0(kN)(1)式中:P0—计算轴承所承受。

③卷筒毅上不得有裂纹，与卷筒连接应紧固，不得松动。

　　④钢丝绳尾端的固定应可靠，固定装置应有防松或自紧性能。

　　（3）卷筒与绕出钢丝绳的偏斜角，对于单层缠绕机构不应大于3。5°，对于多层缠绕机构不应大于2°。

　　（4）多层缠绕的卷筒，端部应有凸缘。凸缘应比最外层钢丝绳或链条高出2倍的钢丝绳直径或链条宽度。单层缠绕的单联卷筒也应满足上述要求。

　　（5）组成卷筒组的零件齐全，卷筒转动灵活，不得有阻滞现象及异常声响。

　　起重机配件的各个组成部分都应该满足相关技术要求，这些要求都是为了满足设备的正常运行而规定的。
