昌益机械二次构造柱浇注专用泵的研制成功，改变了整个行业施工中浇筑构造柱的方法，为行业施

工带来了新的工艺技术。也意味着我厂新的研发实力向更高科技化迈进。

CY-15-25

工作形式 液压式

最大压力 20Mpa

输送砂浆最大料径 1cm

施工量 8-12m3

灰砂比 1：3

灰浆、砂浆、石子比例 1：2：2

垂直输送距离 60m

水平输送距离 60-80m

整机重量 1030KG

外形尺寸（长×宽×高） 2300×800×1300mm

液压缸径 140mm

出料口直径 80mm

进料口直径 100mm

主动力 15kw

电压 380V

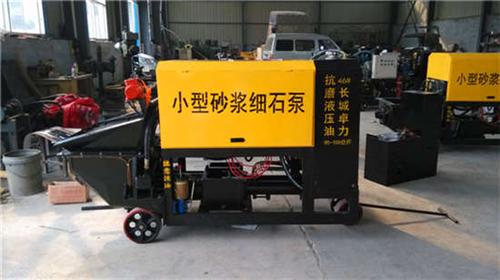

二次构造专用泵

主要用于建筑内外砂浆喷涂，墙体拉毛，普通楼房砂浆输送，二次构造柱浇灌，以及边坡喷锚支护。

主要技术参数

工作形式

单缸双作用

最大压力

10mpa

最大粒径

 <20mm

缸径*行程

100*350mm

电机功率

 22kw

输送管内径

 80mm

水平输送距离

150m

垂直输送距离

100m

外形尺寸

2100*800*1400

使用二次构造柱浇注泵的优势：

（1）全机械化操作，是人工浇筑混凝土的上百倍，缩短了施工工期。

（2）此泵机浇筑混凝土连续性好，输送效率高，节约了劳动成本。

（3）

此泵机体积小，施工方便，操作简单，可楼面直接浇注，大大降低了劳动强度。

（4）

此泵机配置高，质量轻，移动方便，易保养，后期维护费用低。

（5）此泵机工作压力大，活塞结构自动控压，泵送高度高，输送距离远，最远可输送150米。

河北昌益机械有限公司是邢台市经济开发的重点项目之一，是2003年一次性通过国家许可验收企业，本厂产品已通过ISO9001-2000质量保证体系认证。其主要产品有BKQ20型，25型 30型，35型 40型细石混凝土输送泵，在2012年我们新研发二次构造专用泵“挑战一号” “挑战二号”“挑战三号”已申请国家三项专利。

二次构造柱上料机 挑战者号

二次构造柱输送泵
