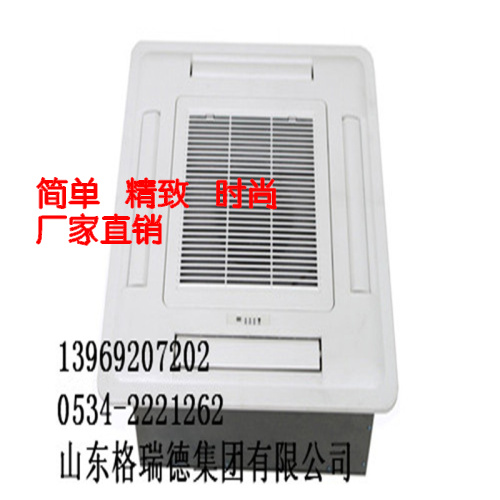

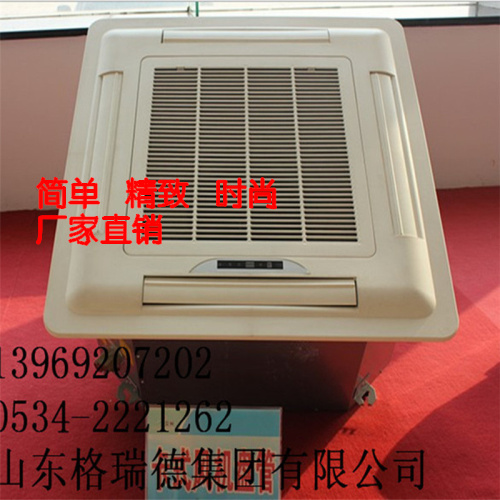

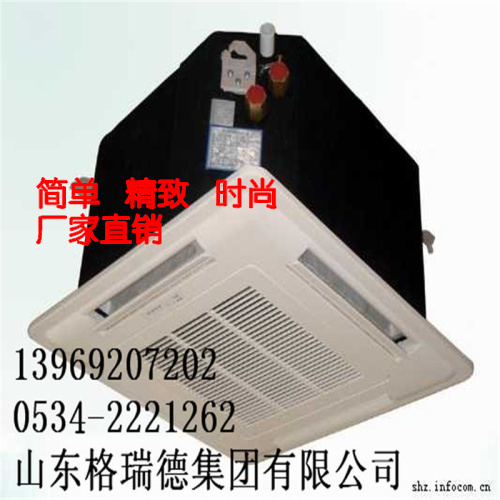

卡式明装风机盘管
卡式明装风机盘管详细描述：
________________________________________
一、机组特点

 1、效率高，能量足
盘管采用优质无缝紫铜管与铝质正弦波纹型散热片，经过液压或机械涨管而成，翅片与铜管间绝对紧密，能发挥最佳换热效果。
 2、造型美观，节省空间
     外观造型线条流畅，色调高雅，机体纤巧，美观整洁，可隐藏在天花板内，与空间装修完美结合，浑然一体，节省空间。
   3、四面三微立体送风，气流分布合理
     气流从四侧送出，四个方向立体均匀送风，即使镶嵌在天花板上，也能把舒适的气流送到每一个角落。

二、CYFC(DB2卡式明装双吹、DB4卡式明装四吹)风机盘管机组性能参数
型号
性能 企标(CYFC) 200 300 400 500 600 800 1000 1200 1400
国标(FP) 34 51 68 85 102 136 170 204 238
额定风量
（m3/h） 高档 350 520 710 880 1050 1380 1780 2100 2390
中档 260 390 540 660 780 1050 1350 1620 1890
低档 180 280 390 480 570 740 920 1130 1330

额定制冷量
（W）
  高档 2120 2900 3860 4720 5608 7550 9160 10860 12800
中档 1840 2540 3365 4110 4880 6580 7980 9540 11130
低档 1430 1990 2650 3220 3820 5140 6400 7480 8960

额定制热量
（W） 高档 3200 4580 5920 7120 8460 11600 13900 16500 19200
中档 2750 3930 5090 6120 7275 9980 11960 14200 16520
低档 2400 3430 4265 5120 6090 8350 9998 11880 13820
出口静压（Pa） 12
电
机 电   源 单相   220V   50Hz
输出功率（W） 8 12 16 25 40 16×2 25×2 40×2 50×2
输入功率（W） 34 41 59 73 91 118 146 182 216
风
机 型式 双进风多叶前倾离心风机
个数 1 2 2 2 2 3 4 4 4
盘
管 型式 铜管穿铝片
最大工作压力 1．6MPa
配
管 进出水管 3/4″内螺纹
冷凝水管 3/4″外螺纹
水流量(kg/h) 360 520 680 780 920 1280 1580 1860 2160
水阻力(kpa) 4 6 8 12 17 13 20 24 28
噪声(高档风量时)dB(A) 35 36 38 40 43 44 45 48 49
机组重量(kg) 双吹 28 29 35 40 44 56 66 69 73
四吹 36 38 48 52 62 66 72 75 79
