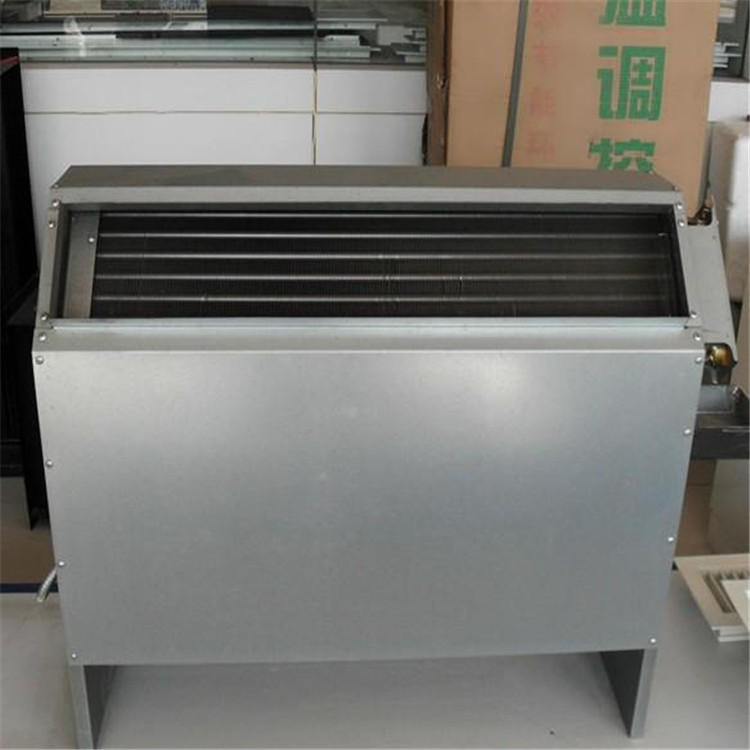

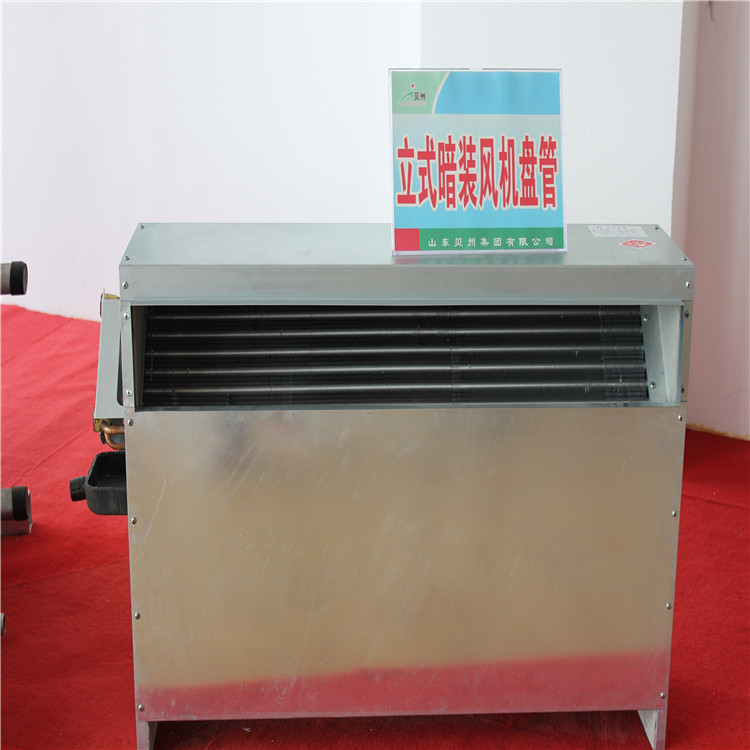

立式暗装风机盘管机组

立式暗装风机盘管机组是一组风机管盘，此机型机身超薄，不占用有效空间，厚度仅有216mm，可布置于窗下、墙内或有装饰板的凹口内，有上出风和前出风两种形式，适用于会议室、大厅或体育馆等场所。

选用要点

1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa(出口静压大于30Pa为高静压型)。

3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定:

1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷;

2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷;

3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置;

4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。

4. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点:

1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值;

2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍;

安装要点

1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的最高点应设排气装置，最低点应设泄水装置。

2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。

3. 风机盘管机组的安装可参见国家建筑标准设计图集01K403《风机盘管安装》。
